Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

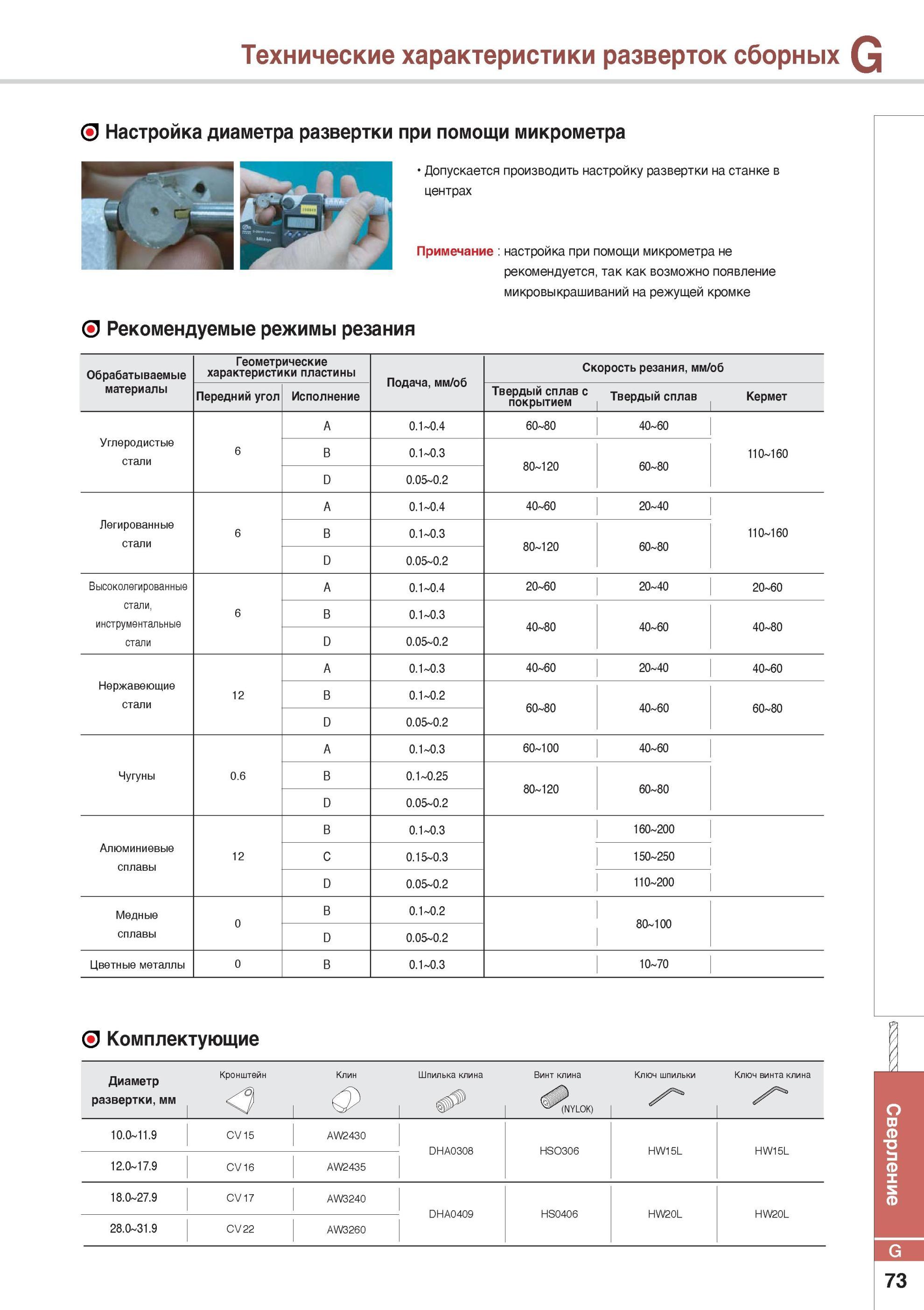

787 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G73

787 Технические характеристики разверток сборных Настройка диаметра развертки при помощи микрометра Допускается производить настройку развертки на станке в цен Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G73

Технические характеристики разверток сборных Настройка диаметра развертки при помощи микрометра Допускается производить настройку развертки на станке в цен

Технические характеристики разверток сборных Настройка диаметра развертки при помощи микрометра Допускается производить настройку развертки на станке в центрах Примечание настройка при помощи микрометра не рекомендуется, так как возможно появление микровыкрашиваний на режущей кромке О Рекомендуемые режимы резания Обрабатываемые Геометрические характеристики пластины Подача, мм/об Скорость резания, мм/об материалы Передний угол Исполнение Твердый сплав с покрытием Твердый сплав Кермет A 0.1 0.4 60 80 40 60 Углеродистые стали 6 B 0.1 0.3 80 120 60 80 110 160 D 0.05 0.2 A 0.1 0.4 40 60 20 40 Легированные стали 6 B 0.1 0.3 80 120 60 80 110 160 D 0.05 0.2 Высоколегированные A 0.1 0.4 20 60 20 40 20 60 стали, инструментальные стали 6 B 0.1 0.3 40 80 40 60 40 80 D 0.05 0.2 A 0.1 0.3 40 60 20 40 40 60 Нержавеющие стали 12 B 0.1 0.2 60 80 40 60 60 80 D 0.05 0.2 A 0.1 0.3 60 100 40 60 Чугуны 0.6 B 0.1 0.25 80 120 60 80 D 0.05 0.2 B 0.1 0.3 160 200 Алюминиевые сплавы 12 C 0.15 0.3 150 250 D 0.05 0.2 110 200 Медные 0 B 0.1 0.2 80 100 сплавы D 0.05 0.2 Цветные металлы 0 B 0.1 0.3 10 70 О Комплектующие Кронштейн Клин Шпилька клина Диаметр к развертки, мм Винт клина NYLOK) Ключ шпильки Ключ винта клина 10.0 11.9 CV 15 AW2430 DHA0308 HS0306 HW15L HW15L 12.0 17.9 CV 16 AW2435 18.0 27.9 CV 17 AW3240 DHA0409 HS0406 HW20L HW20L 28.0 31.9 CV 22 AW3260 G 73 Сверление Развертки Korloy О
