Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




796 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I6

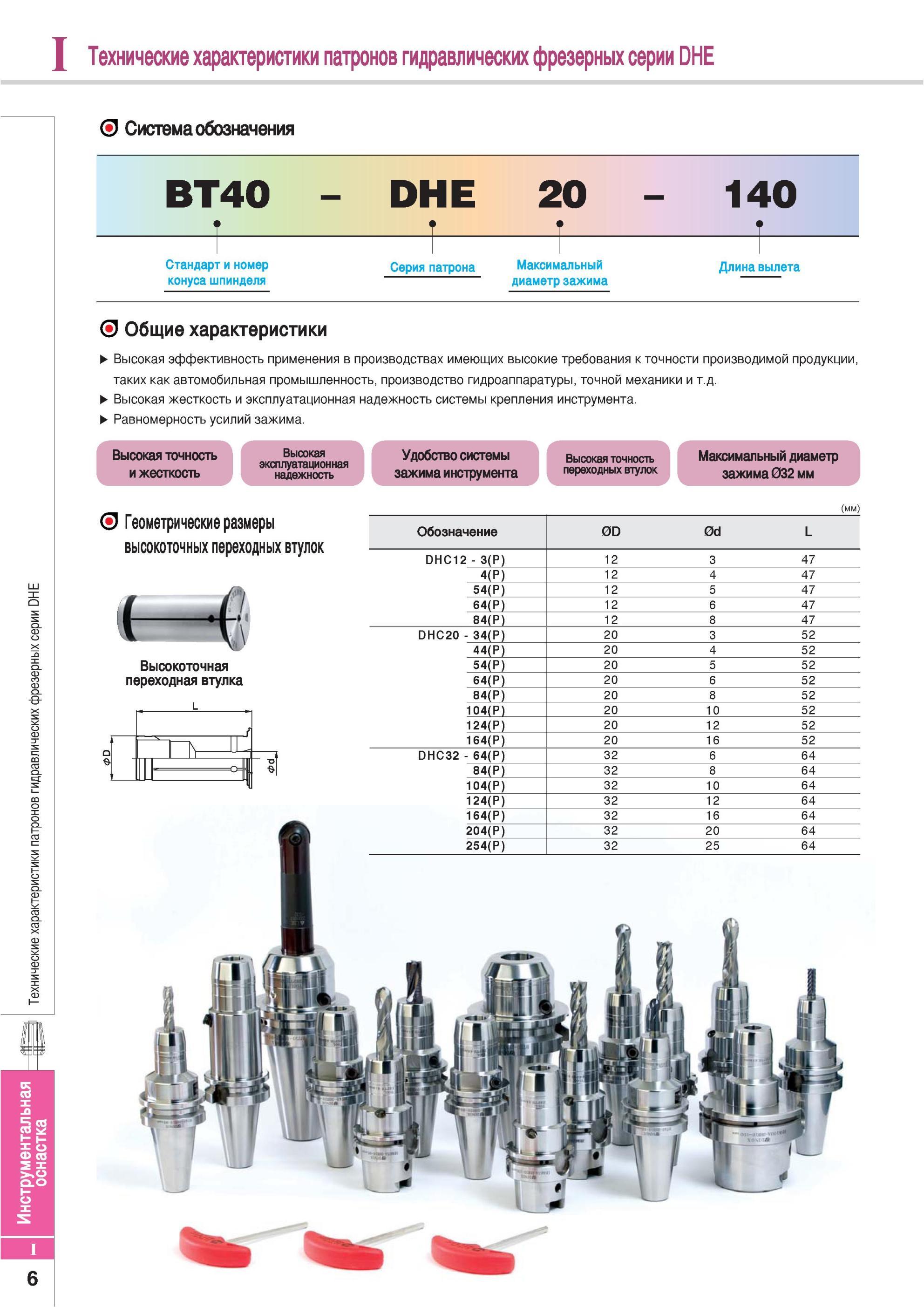

796 Технические характеристики патронов гидравлических фрезерных серии DHE Система обозначения BT40 DHE 20 140 Стандарт и номер конуса шпинделя Серия патрона М Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I6

Технические характеристики патронов гидравлических фрезерных серии DHE Система обозначения BT40 DHE 20 140 Стандарт и номер конуса шпинделя Серия патрона М

Технические характеристики патронов гидравлических фрезерных серии DHE Система обозначения BT40 DHE 20 140 Стандарт и номер конуса шпинделя Серия патрона Максимальный диаметр зажима Длина вылета Общие характеристики Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции таких как автомобильная промышленность производство гидроаппаратуры точной механики и т.д. Высокая жесткость и эксплуатационная надежность системы крепления инструмента. Равномерность усилий зажима. Высокая точность и жесткость Высокая эксплуатационная надежность Удобство системы зажима инструмента Высокая точность переходных втулок Максимальный диаметр зажима 032 мм Геометрические размеры высокоточных переходных втулок Высокоточная переходная втулка к LL -1 1 Обозначение 0D 0d L DHC12 3(Р) 12 47 4(Р) 12 4 47 54(Р) 12 5 47 64(Р) 12 6 47 84(Р) 12 8 47 DHC20 34(Р) 20 52 44(Р) 20 4 52 54(Р) 20 5 52 64(Р) 20 6 52 84(Р) 20 8 52 104(Р) 20 10 52 124(Р) 20 12 52 164(Р) 20 16 52 DHC32 64(Р) 32 6 64 84(Р) 32 8 64 104(Р) 32 10 64 124(Р) 32 12 64 164(Р) 32 16 64 204(Р) 32 20 64 254(Р) 32 25 64 6 Инструментальная оснастка
