Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

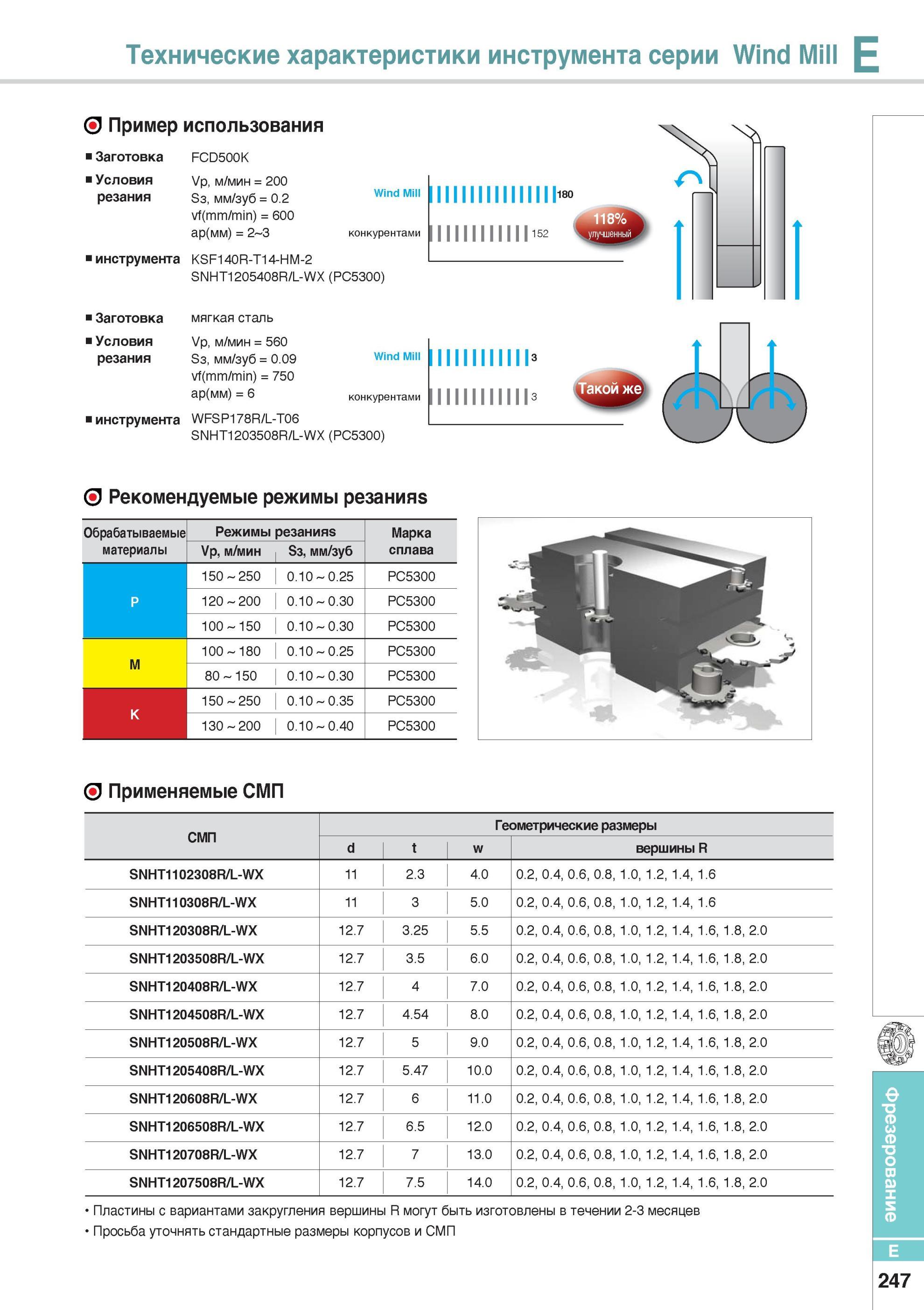

Технические характеристики инструмента серии Wind Mill Рекомендуемые режимы резания Обрабатываемые материалы Пример использования

595 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E247

595 Технические характеристики инструмента серии Wind Mill Рекомендуемые режимы резания Обрабатываемые материалы Пример использования Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E247

Технические характеристики инструмента серии Wind Mill Рекомендуемые режимы резания Обрабатываемые материалы Пример использования

Технические характеристики инструмента серии Wind Mill Рекомендуемые режимы резания Обрабатываемые материалы Пример использования _ FCD500K Заготовка Условия резания Vр, м/мин = 200 Sз, мм/зуб = 0.2 vf(mm/min) = 600 ар(мм) = 2 3 Wind Mill конкурентами 180 152 инструмента KSF140R-T14-HM-2 SNHT1205408R/L-WX (PC5300) Заготовка Условия резания мягкая сталь Vр, м/мин = 560 Sз, мм/зуб = 0.09 vf(mm/min) = 750 ар(мм) = 6 Wind Mi" конкурентами инструмента WFSP178R/L-T06 SNHT1203508R/L-WX (PC5300) О Режимы резанияв Марка сплава Ур, м/мин Se, мм/зуб P 150 250 0.10 0.25 PC5300 120 200 0.10 0.30 PC5300 100 150 0.10 0.30 PC5300 M 100 180 0.10 0.25 PC5300 80 150 0.10 0.30 PC5300 K 150 250 0.10 0.35 PC5300 130 200 0.10 0.40 PC5300 О Применяемые СМП СМП Геометрические размеры d t w вершины R SNHT1102308R/L-WX 11 2.3 4.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6 SNHT110308R/L-WX 11 3 5.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6 SNHT120308R/L-WX 12.7 3.25 5.5 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT1203508R/L-WX 12.7 3.5 6.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT120408R/L-WX 12.7 4 7.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT1204508R/L-WX 12.7 4.54 8.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT120508R/L-WX 12.7 5 9.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT1205408R/L-WX 12.7 5.47 10.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT120608R/L-WX 12.7 6 11.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT1206508R/L-WX 12.7 6.5 12.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT120708R/L-WX 12.7 7 13.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 SNHT1207508R/L-WX 12.7 7.5 14.0 0.2, 0.4, 0.6, 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0 Пластины с вариантами закругления вершины R могут быть изготовлены в течении 2-3 месяцев Просьба уточнять стандартные размеры корпусов и СМП E 247 Фрезерование Фрезы Korloy со сменными режущими пластинами О
