Технические характеристики инструмента Korloy Фрезерование резьбы Выбор основных параметров для внутреннего фрезерования резьбы ISO

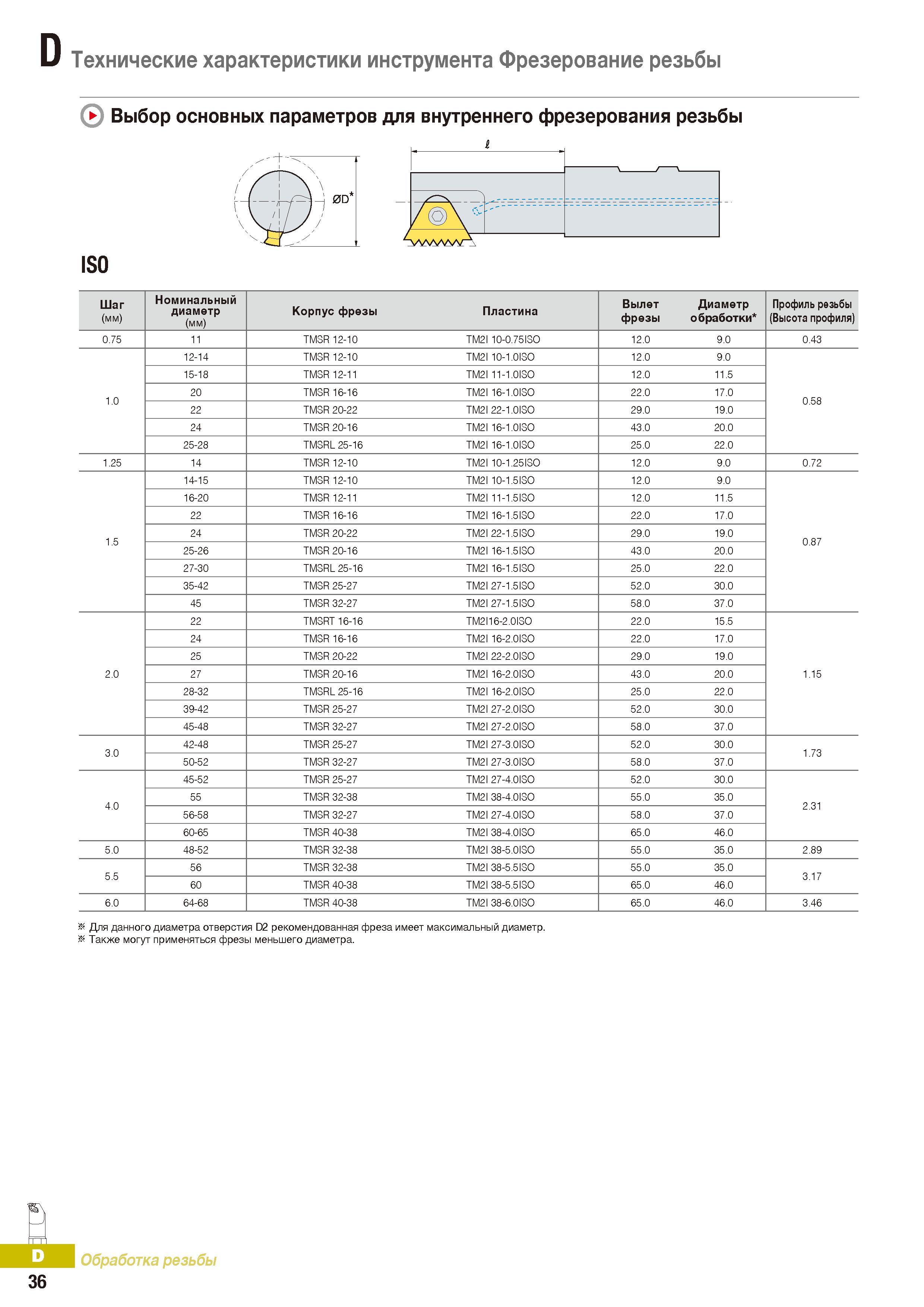

361 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D36

361 Технические характеристики инструмента Korloy Фрезерование резьбы Выбор основных параметров для внутреннего фрезерования резьбы ISO Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D36

Технические характеристики инструмента Korloy Фрезерование резьбы Выбор основных параметров для внутреннего фрезерования резьбы ISO

Технические характеристики инструмента Korloy Фрезерование резьбы Выбор основных параметров для внутреннего фрезерования резьбы ISO _ Шаг (мм) Номинальный диаметр (мм) Корпус фрезы Пластина Вылет фрезы Диаметр обработки Профиль резьбы (Высота профиля) 0.75 11 TMSR 12-10 TM2I 10-0.75IS0 12.0 9.0 0.43 12-14 TMSR 12-10 TM2I 10-1.0IS0 12.0 9.0 15-18 TMSR 12-11 TM2I 11-1.0IS0 12.0 11.5 1.0 20 TMSR 16-16 TM2I 16-1.0IS0 22.0 17.0 0.58 22 TMSR 20-22 TM2I 22-1.0IS0 29.0 19.0 24 TMSR 20-16 TM2I 16-1.0IS0 43.0 20.0 25-28 TMSRL 25-16 TM2I 16-1.0IS0 25.0 22.0 1.25 14 TMSR 12-10 TM2I 10-1.25IS0 12.0 9.0 0.72 14-15 TMSR 12-10 TM2I 10-1.5IS0 12.0 9.0 16-20 TMSR 12-11 TM2I 11-1.5IS0 12.0 11.5 22 TMSR 16-16 TM2I 16-1.5IS0 22.0 17.0 1.5 24 TMSR 20-22 TM2I 22-1.5IS0 29.0 19.0 0.87 25-26 TMSR 20-16 TM2I 16-1.5IS0 43.0 20.0 27-30 TMSRL 25-16 TM2I 16-1.5IS0 25.0 22.0 35-42 TMSR 25-27 TM2I 27-1.5IS0 52.0 30.0 45 TMSR 32-27 TM2I 27-1.5IS0 58.0 37.0 22 TMSRT 16-16 TM2I16-2.0IS0 22.0 15.5 24 TMSR 16-16 TM2I 16-2.0IS0 22.0 17.0 25 TMSR 20-22 TM2I 22-2.0IS0 29.0 19.0 2.0 27 TMSR 20-16 TM2I 16-2.0IS0 43.0 20.0 1.15 28-32 TMSRL 25-16 TM2I 16-2.0IS0 25.0 22.0 39-42 TMSR 25-27 TM2I 27-2.0IS0 52.0 30.0 45-48 TMSR 32-27 TM2I 27-2.0IS0 58.0 37.0 3.0 42-48 TMSR 25-27 TM2I 27-3.0IS0 52.0 30.0 1.73 50-52 TMSR 32-27 TM2I 27-3.0IS0 58.0 37.0 45-52 TMSR 25-27 TM2I 27-4.0IS0 52.0 30.0 4.0 55 TMSR 32-38 TM2I 38-4.0IS0 55.0 35.0 2.31 56-58 TMSR 32-27 TM2I 27-4.0IS0 58.0 37.0 60-65 TMSR 40-38 TM2I 38-4.0IS0 65.0 46.0 5.0 48-52 TMSR 32-38 TM2I 38-5.0IS0 55.0 35.0 2.89 5.5 56 TMSR 32-38 TM2I 38-5.5IS0 55.0 35.0 3.17 60 TMSR 40-38 TM2I 38-5.5IS0 65.0 46.0 6.0 64-68 TMSR 40-38 TM2I 38-6.0IS0 65.0 46.0 3.46 & Для данного диаметра отверстия D2 рекомендованная фреза имеет максимальный диаметр. & Также могут применяться фрезы меньшего диаметра. Jm Обработка резьбы 36
