KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

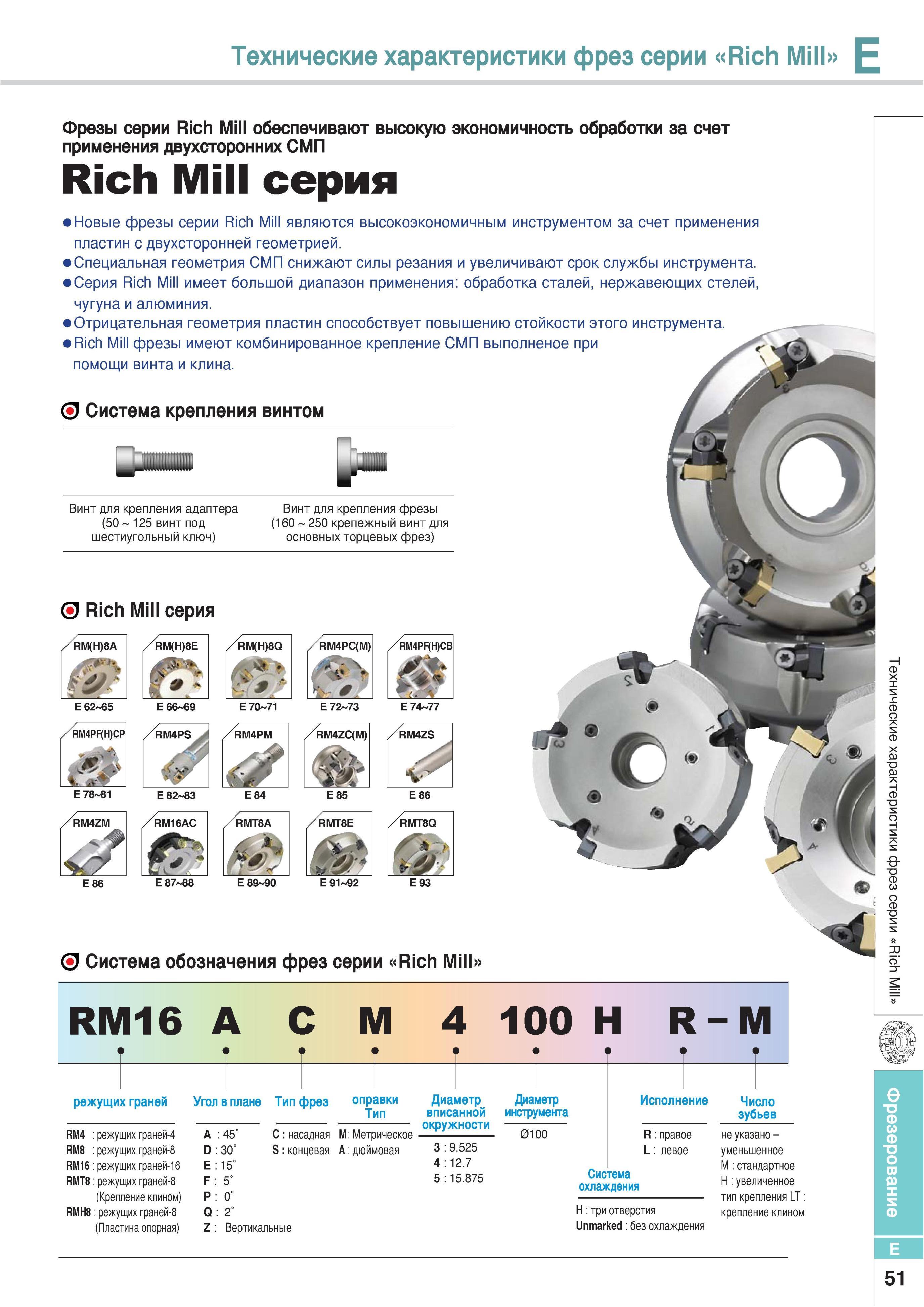

387 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E51

387 Технические характеристики фрезерного сборного инструмента Korloy серии Rich Mill Фрезы серии Rich Mill обеспечивают высокую экономичность обработки за сче Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E51

Технические характеристики фрезерного сборного инструмента Korloy серии Rich Mill Фрезы серии Rich Mill обеспечивают высокую экономичность обработки за сче

Технические характеристики фрезерного сборного инструмента Korloy серии Rich Mill Фрезы серии Rich Mill обеспечивают высокую экономичность обработки за счет применения двухсторонних СМП Rich Mill серия Новые фрезы серии Rich Mill являются высокоэкономичным инструментом за счет применения пластин с двухсторонней геометрией. Специальная геометрия СМП снижают силы резания и увеличивают срок службы инструмента. Серия Rich Mill имеет большой диапазон применения обработка сталей нержавеющих стелей чугуна и алюминия. Отрицательная геометрия пластин способствует повышению стойкости этого инструмента. Rich Mill фрезы имеют комбинированное крепление СМП выполненое при помощи винта и клина. Система крепления винтом Винт для крепления адаптера (50 125 винт под шестиугольный ключ) Винт для крепления фрезы (160 250 крепежный винт для основных торцевых фрез) Rich Mill серия /RM(H)8A /RM(H)8E /RM(H)80 0ft V .ft. Щг RM4PC(M) In- 0. E62 65 RM4PF(H)CP ч. Ж. E66 69 E 70 71 E72 73 E 74 77 /RM4PS 1 /RM4PM /RM4ZC(M) /RM4ZS У E78 81 E 82 83 E 84 E 85 E 86 /RM4ZM /RM16AC /RMT8A /RMT8E /RMT80 4 J E 86 E87 88 E 89 90 E91 92 E 93 Система обозначения фрез серии Rich Mi RM16 A C M 4 100 H R-M режущих граней Угол в плане Тип фрез оправки Тип RM4 режущих граней-4 RM8 режущих граней-8 RM16 режущих граней-16 RMT8 режущих граней-8 (Крепление клином) RMH8 режущих граней-8 (Пластина опорная) A 45° D 30° E 15° F 5° P 0° Q 2° Z Вертикальные C насадная M Метрическое S концевая A дюймовая Диаметр вписанной окружности 9.525 4 12.7 5 15.875 Диаметр инструмента 0100 Исполнение R правое L левое Число зубьев Система охлаждения три отверстия Unmarked без охлаждения не указано -уменьшенное M стандартное H увеличенное тип крепления LT крепление клином E 51
