Технические характеристики фрез серии Power Buster Рекомендации по выбору режимов резания и марки сплава ISO Обрабатываемые материалы

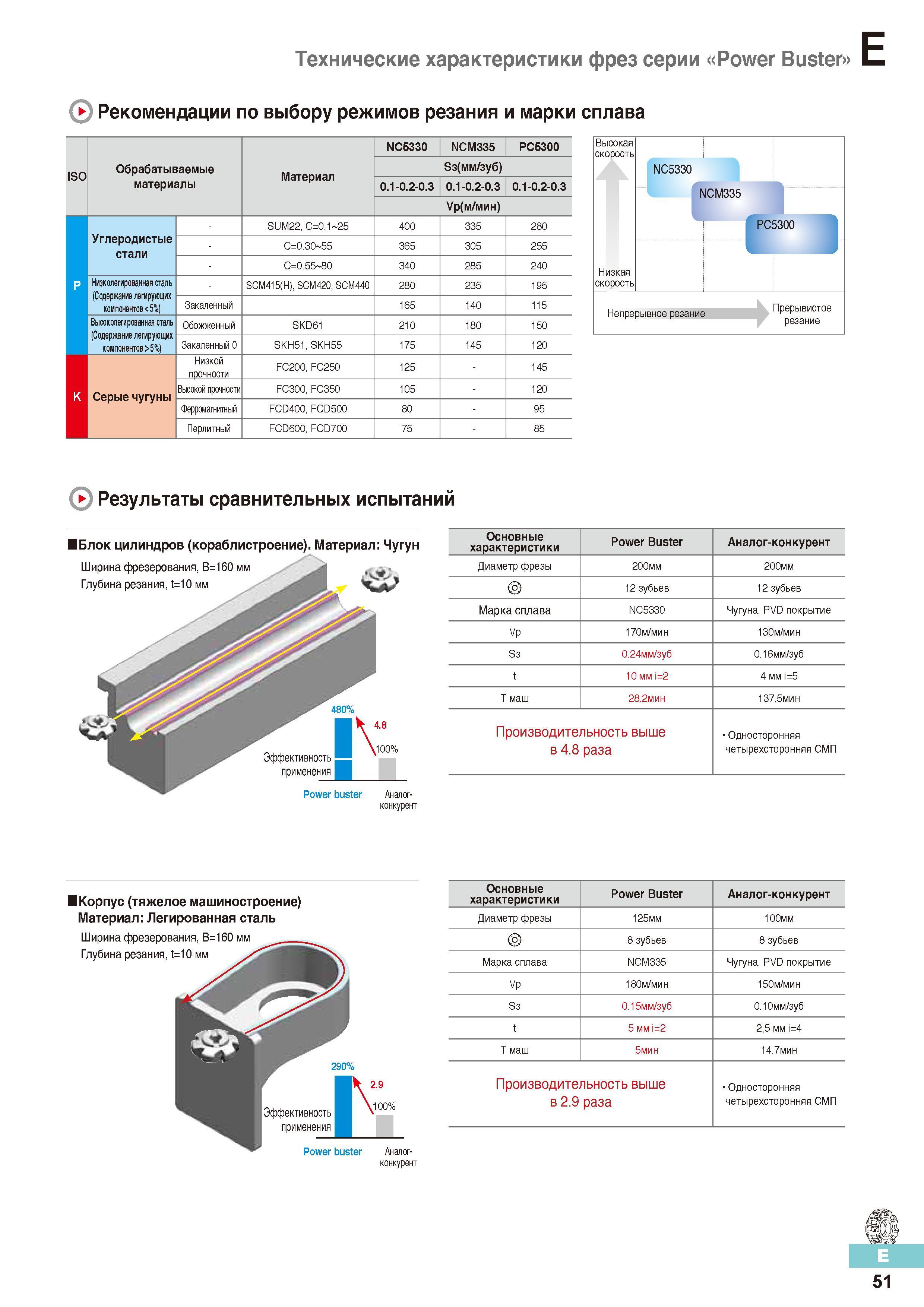

438 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E51

438 Технические характеристики фрез серии Power Buster Рекомендации по выбору режимов резания и марки сплава ISO Обрабатываемые материалы Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E51

Технические характеристики фрез серии Power Buster Рекомендации по выбору режимов резания и марки сплава ISO Обрабатываемые материалы

Технические характеристики фрез серии Power Buster Рекомендации по выбору режимов резания и марки сплава ISO Обрабатываемые материалы _ Материал NC5330 NCM335 PC5300 8 (мм/зуб) 0.1-0.2-0.3 0.1-0.2-0.3 0.1-0.2-0.3 Ур(м/мин) Углеродистые стали SUM22, С=0.1 25 400 335 280 С=0.30 55 365 305 255 С=0.55 80 340 285 240 Низколегированная сталь (Содержание легирующих компонентов<5%) SCM415(H),SCM420, SCM440 280 235 195 Закаленный 165 140 115 Высоколегированная сталь (Содержание легирующих компонентов>5%) Обожженный SKD61 210 180 150 Закаленный 0 SKH51, SKH55 175 145 120 K Серые чугуны Низкой ПРОЧНОСТИ FC200, FC250 125 145 Высокой прочности FC300, FC350 105 120 Ферромагнитный FCD400, FCD500 80 95 Перлитный FCD600, FCD700 75 85 3 Результаты сравнительных испытаний Блок цилиндров (кораблистроение). Материал: Чугун Ширинафрезерования,В=160мм Глубина резания, t=10 мм Основные характеристики Power Buster Аналог-конкурент Диаметр фрезы 200мм 200мм 12зубьев 12 зубьев Марка сплава NC5330 Чугуна, PVD покрытие Vp 170м/мин 130м/мин S3 0.24мм/зуб 0.16мм/зуб 10MMi=2 4 MMi=5 Т маш 28.2мин 137.5мин Производительность выше в 4.8 раза Односторонняя четырехсторонняя СМП Power buster Аналог-конкурент Корпус (тяжелое машиностроение) Материал: Легированная сталь Ширина фрезерования, В=160 мм Глубина резания, t=10 мм Основные характеристики Power Buster Аналог-конкурент Диаметр фрезы 125мм 100мм 8 зубьев 8 зубьев Марка сплава NCM335 Чугуна, PVD покрытие Vp 180м/мин 150м/мин S3 0.15мм/зуб 0.10мм/зуб 5 мм i=2 2,5 мм i=4 Т маш 5мин 14.7мин Производительность выше в 2.9 раза Односторонняя четырехсторонняя СМП Power buster Аналог-конкурент 51
