Технические характеристики фрез серии HRMDouble Область применения Контурная обработка Обработка плоскостей Обработка пазов Тангенциальное врезание

518 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E170

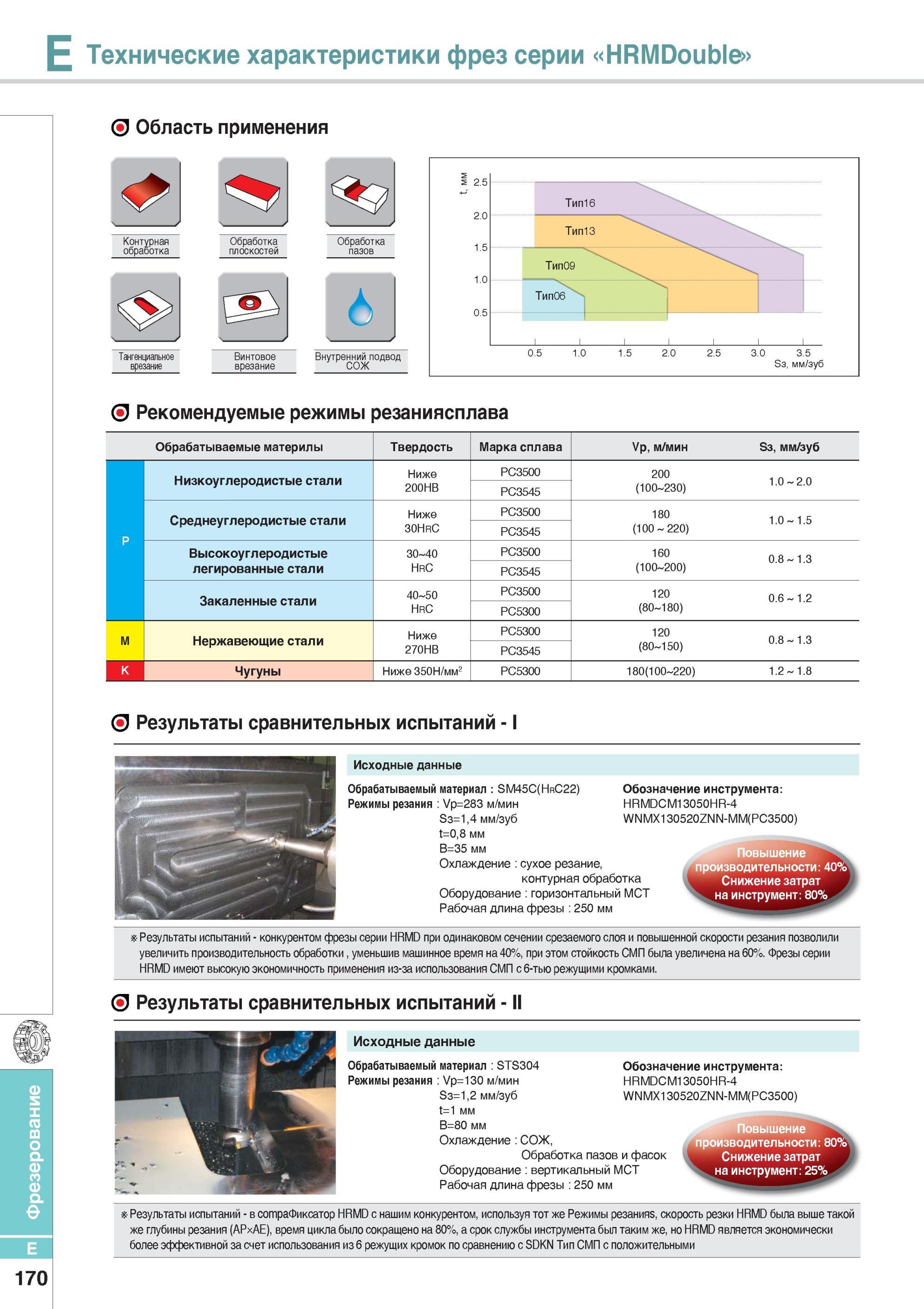

518 Технические характеристики фрез серии HRMDouble Область применения Контурная обработка Обработка плоскостей Обработка пазов Тангенциальное врезание Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E170

Технические характеристики фрез серии HRMDouble Область применения Контурная обработка Обработка плоскостей Обработка пазов Тангенциальное врезание

Технические характеристики фрез серии HRMDouble Область применения Контурная обработка Обработка плоскостей Обработка пазов Тангенциальное врезание _ Винтовое врезание Внутренний подвод СОЖ Рекомендуемые режимы резания сплава Обрабатываемые материлы Твердость Марка сплава Ур, м/мин Sз, мм/зуб Низкоуглеродистые стали Ниже PC3500 200 1.0 2.0 200HB PC3545 (100 230) Среднеуглеродистые стали Ниже PC3500 180 1.0 1.5 30HRC PC3545 (100 220) Высокоуглеродистые 30 40 PC3500 160 0.8 1.3 легированные стали HrC PC3545 (100 200) Закаленные стали 40 50 PC3500 120 0.6 1.2 HrC PC5300 (80 180) Нержавеющие стали Ниже PC5300 120 0.8 1.3 270HB PC3545 (80 150) Чугуны Ниже 350Н/мм2 PC5300 180(100 220) 1.2 1.8 О Результаты сравнительных испытаний - Исходные данные Обрабатываемый материал SM45C(HrC22) Режимы резания Ур=283 м/мин Sз=1,4 мм/зуб t=0,8 мм В=35 мм Охлаждение сухое резание, контурная обработка Оборудование горизонтальный МСТ Рабочая длина фрезы 250 мм Обозначение инструмента HRMDCM13050HR-4 WNMX130520ZNN-MM(PC3500) Повышение производительности 40% ЗИСИИ ДИШ Результаты испытаний - конкурентом фрезы серии HRMD при одинаковом сечении срезаемого слоя и повышенной скорости резания позволили увеличить производительность обработки уменьшив машинное время на 40%, при этом стойкость СМП была увеличена на 60%. Фрезы серии HRMD имеют высокую экономичность применения из-за использования СМП с 6-тью режущими кромками. О Результаты сравнительных испытаний - II Исходные данные Обрабатываемый материал STS304 Режимы резания Ур=130 м/мин Sз=1,2 мм/зуб t=1 мм В=80 мм Охлаждение СОЖ, Обработка пазов и фасок Оборудование вертикальный МСТ Рабочая длина фрезы 250 мм Обозначение инструмента HRMDCM13050HR-4 WNMX130520ZNN-MM(PC3500) Повышение f производительности 80% Снижение затрат наинытрумент:25 Результаты испытаний - в compaФиксатор HRMD с нашим конкурентом, используя тот же Режимы резанияБ, скорость резки HRMD была выше такой же глубины резания (APxAE), время цикла было сокращено на 80%, а срок службы инструмента был таким же, но HRMD является экономически более эффективной за счет использования из 6 режущих кромок по сравнению с SDKN Тип СМП с положительными M K 170 Тип16 Тип13 Тип09 Тип06 Sз, мм/зуб Фрезерование Фрезы Korloy со сменными режущими пластинами
