Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Технические характеристики фрез Korloy серии Pro-А Mill E Выбор оптимальных параметров при фрезеровании с врезанием

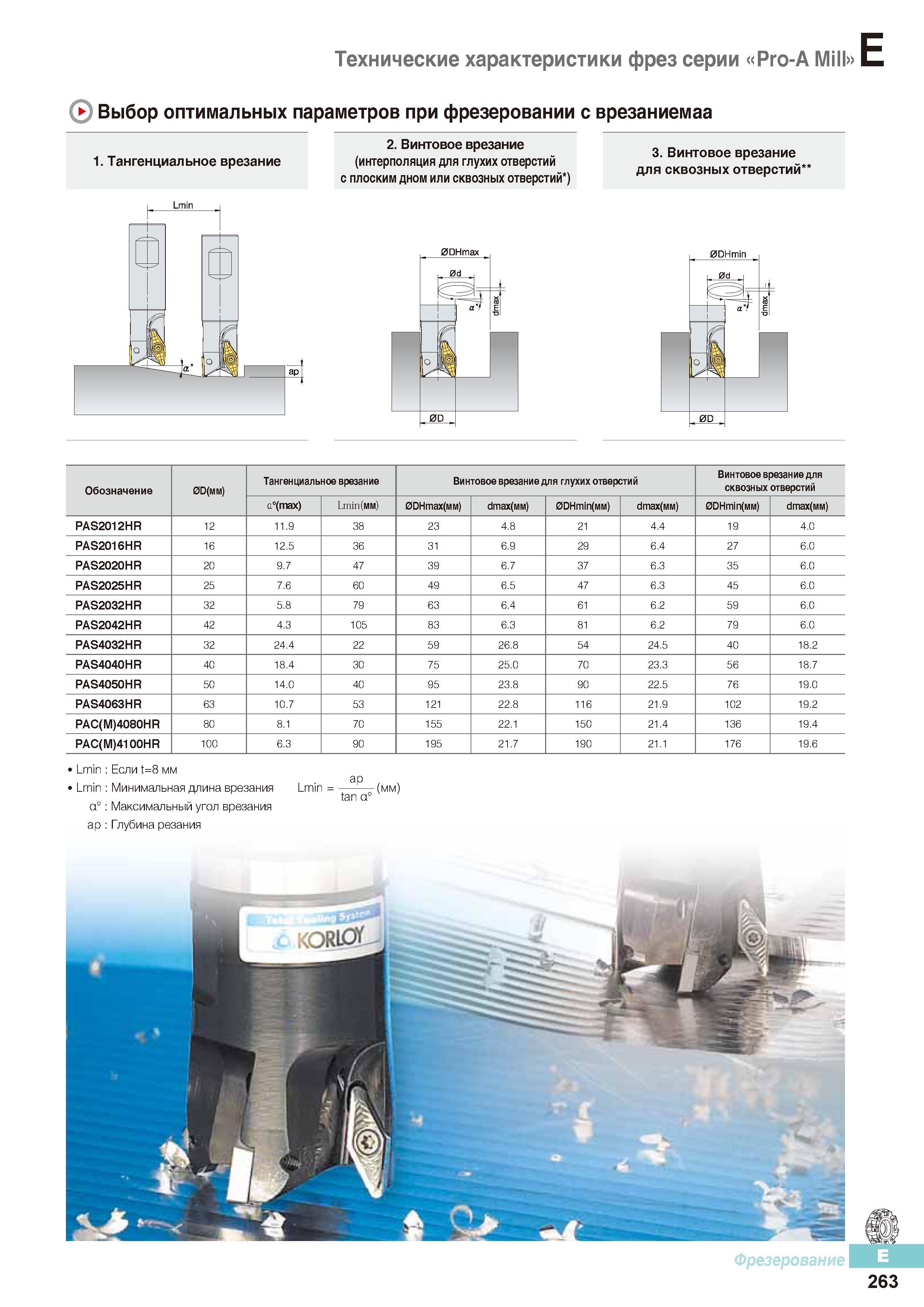

650 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E263

650 Технические характеристики фрез Korloy серии Pro-А Mill E Выбор оптимальных параметров при фрезеровании с врезанием Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E263

Технические характеристики фрез Korloy серии Pro-А Mill E Выбор оптимальных параметров при фрезеровании с врезанием

Технические характеристики фрез Korloy серии Pro-А Mill E Выбор оптимальных параметров при фрезеровании с врезанием _ аа 1. Тангенциальное врезание 2. Винтовое врезание (интерполяция для глухих отверстий с плоским дном или сквозных отверстий 3. Винтовое врезание для сквозных отверстий 0DHmin гЦ 0D Обозначение 0D(mm) Тангенциальное врезание Винтовое врезание для глухих отверстий Винтовое врезание для сквозных отверстий a0(max) Lmin(MM) 0DHmax(MM) dmax(MM) 0DHmin(MM) dmax(MM) 0DHmin(MM) dmax(MM) PAS2012HR 12 11.9 38 23 4.8 21 4.4 19 4.0 PAS2016HR 16 12.5 36 31 6.9 29 6.4 27 6.0 PAS2020HR 20 9.7 47 39 6.7 37 6.3 35 6.0 PAS2025HR 25 7.6 60 49 6.5 47 6.3 45 6.0 PAS2032HR 32 5.8 79 63 6.4 61 6.2 59 6.0 PAS2042HR 42 4.3 105 83 6.3 81 6.2 79 6.0 PAS4032HR 32 24.4 22 59 26.8 54 24.5 40 18.2 PAS4040HR 40 18.4 30 75 25.0 70 23.3 56 18.7 PAS4050HR 50 14.0 40 95 23.8 90 22.5 76 19.0 PAS4063HR 63 10.7 53 121 22.8 116 21.9 102 19.2 PAC(M)4080HR 80 8.1 70 155 22.1 150 21.4 136 19.4 PAC(M)4100HR 100 6.3 90 195 21.7 190 21.1 176 19.6 Lmin Если t=8 мм Lmin Минимальная длина врезания а0: Максимальный угол врезания ap Глубина резания Lmin = ap tan ас (мм) Фрезерование 263
