Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

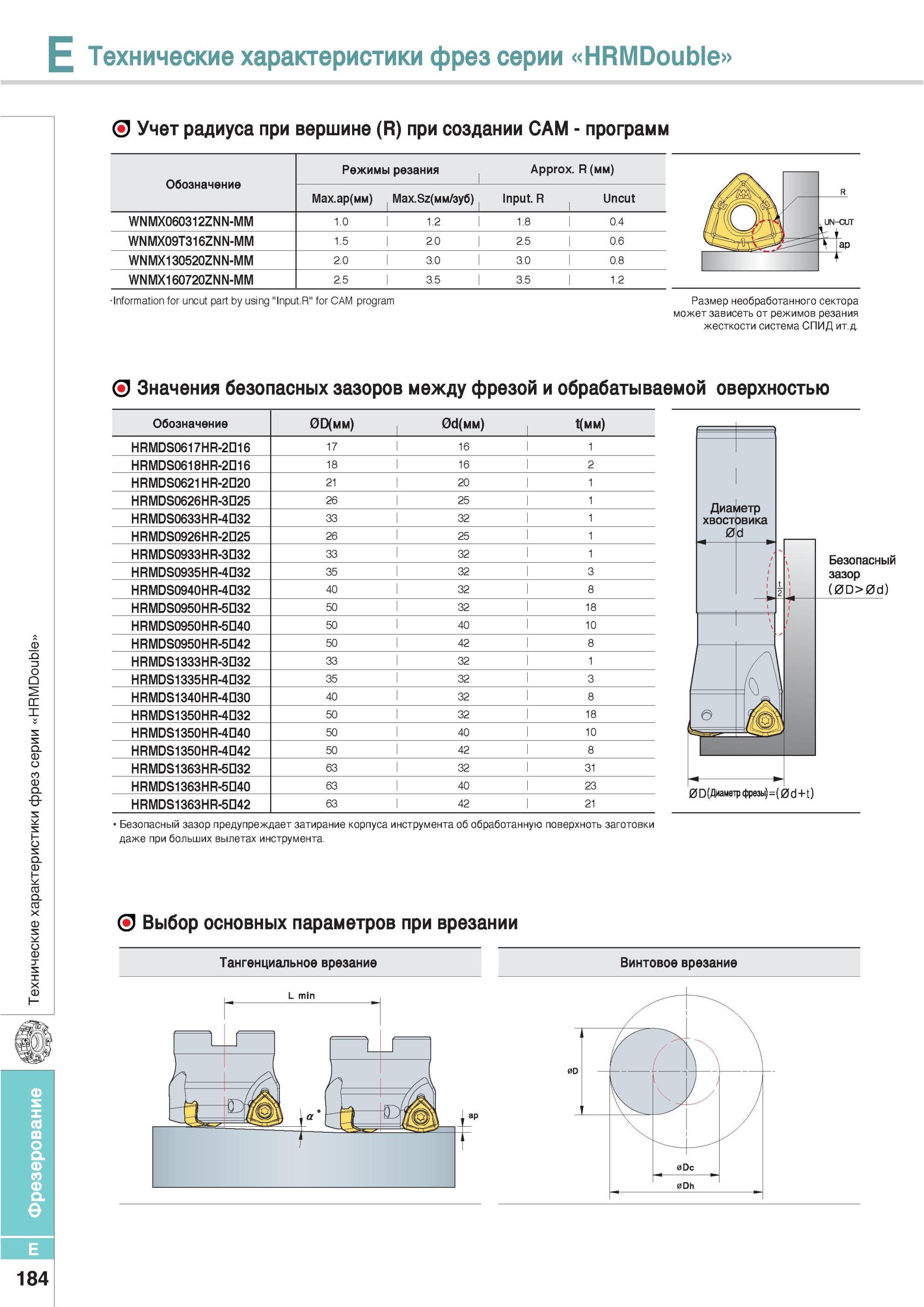

520 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E184

520 Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ программ Обозначение Режимы резания Approx R Max ap(MM Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E184

Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ программ Обозначение Режимы резания Approx R Max ap(MM

Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ программ Обозначение Режимы резания Approx. R Max.ap(MM) Input. R Uncut WNMX060312ZNN-MM 1.0 1.2 1.8 0.4 WNMX09T316ZNN-MM 1.5 2.0 2.5 0.6 WNMX130520ZNN-MM 2.0 3.0 3.0 0.8 WNMX160720ZNN-MM 2.5 3.5 3.5 1.2 Information for uncut part by using "Input.R" for CAM program Размер необработанного сектора может зависеть от режимов резания жесткости система СПИД ит.д. Значения безопасных зазоров между фрезой и обрабатываемой оверхностью Обозначение 0D(mm) 0d(MM) t(MM) HRMDS0617HR-2D16 17 16 1 HRMDS0618HR-2D16 18 16 2 HRMDS0621HR-2D20 21 20 1 HRMDS0626HR-3D25 26 25 1 HRMDS0633HR-4D32 33 32 1 HRMDS0926HR-2D25 26 25 1 HRMDS0933HR-3D32 33 32 1 HRMDS0935HR-4D32 35 32 HRMDS0940HR-4D32 40 32 8 HRMDS0950HR-5D32 50 32 18 HRMDS0950HR-5D40 50 40 10 HRMDS0950HR-5D42 50 42 8 HRMDS1333HR-3D32 33 32 1 HRMDSi335HR-4D32 35 32 HRMDS1340HR-4D30 40 32 8 HRMDS1350HR-4D32 50 32 18 HRMDSi350HR-4D40 50 40 10 HRMDSi350HR-4D42 50 42 8 HRMDS1363HR-5D32 63 32 31 HRMDS1363HR-5D40 63 40 23 HRMDS1363HR-5D42 63 42 21 Диаш хвост 0 етр овика d Безопасный зазор (0D>0d) 0 D (Диаметр фрезы)=(0 d+1) Безопасный зазор предупреждает затирание корпуса инструмента об обработанную поверхноть заготовки даже при больших вылетах инструмента. Выбор основных параметров при врезании Тангенциальное врезание Винтовое врезание min E 184
