Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ - программ

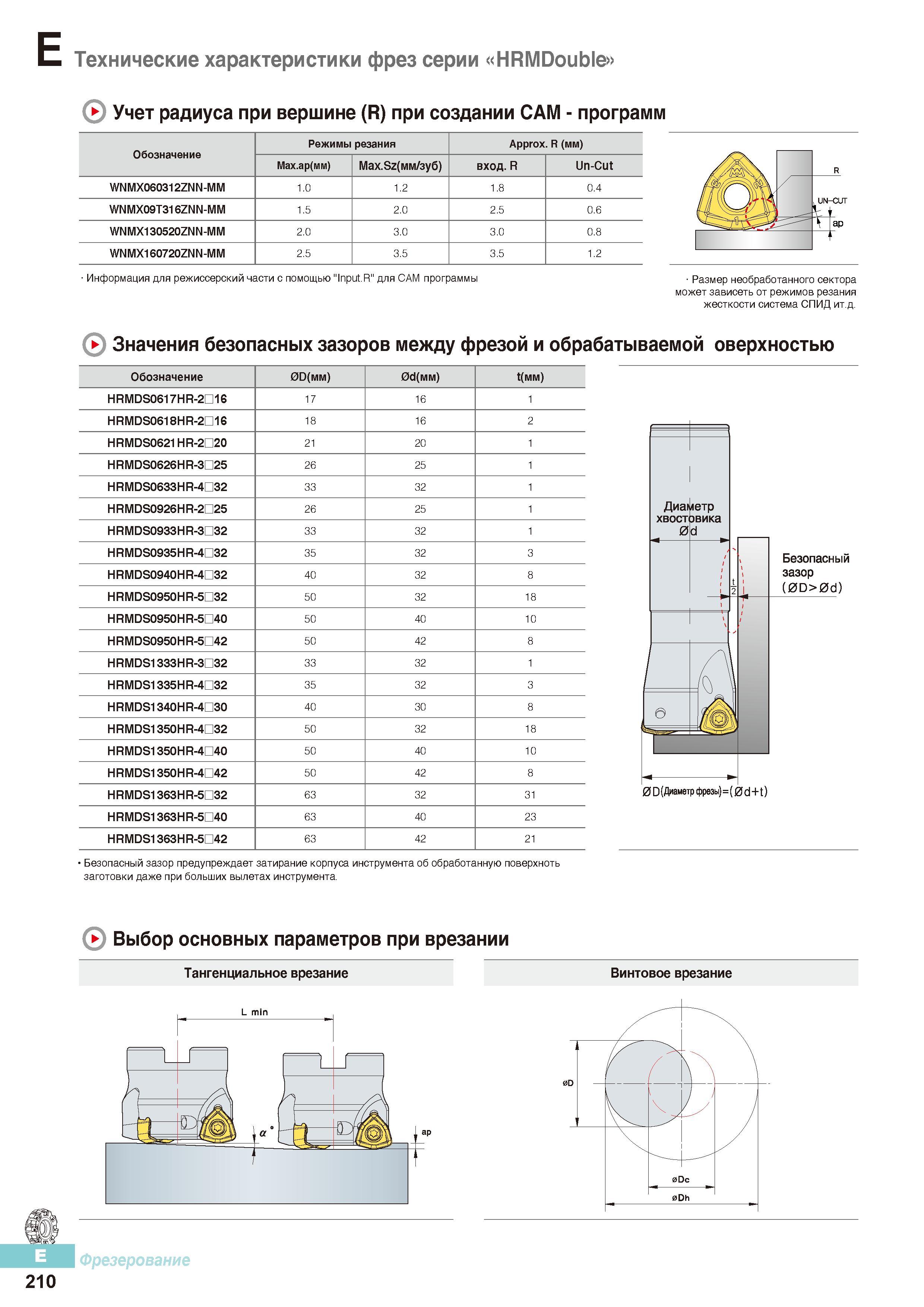

597 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E210

597 Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ - программ Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E210

Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ - программ

Технические характеристики фрез Korloy серии HRMDouble Учет радиуса при вершине (R) при создании САМ - программ _ Обозначение Режимы резания Approx. R (мм) Мах.ар(мм) Max.Sz(MM/3y6) вход. R Un-Cut WNMX060312ZNN-MM 1.0 1.2 1.8 0.4 WNMX09T316ZNN-MM 1.5 2.0 2.5 0.6 WNMX130520ZNN-MM 2.0 3.0 3.0 0.8 WNMX160720ZNN-MM 2.5 3.5 3.5 1.2 Информация для режиссерский части с помощью "Input.R" для САМ программы Размер необработанного сектора может зависеть от режимов резания жесткости система СПИД ит.д. Значения безопасных зазоров между фрезой и обрабатываемой оверхностью Обозначение OD(mm) 0d(MM) t(MM) HRMDS0617HR-2D16 17 16 HRMDS0618HR-2D16 18 16 2 HRMDS0621HR-2D20 21 20 HRMDS0626HR-3D25 26 25 HRMDS0633HR-4D32 33 32 HRMDS0926HR-2D25 26 25 HRMDS0933HR-3D32 33 32 HRMDS0935HR-4D32 35 32 3 HRMDS0940HR-4D32 40 32 8 HRMDS0950HR-5D32 50 32 18 HRMDS0950HR-5D40 50 40 1C HRMDS0950HR-5D42 50 42 8 HRMDS1333HR-3D32 33 32 HRMDS1335HR-4D32 35 32 3 HRMDS1340HR-4D30 40 30 8 HRMDS1350HR-4D32 50 32 18 HRMDS1350HR-4D40 50 40 10 HRMDS1350HR-4D42 50 42 8 HRMDS1363HR-5D32 63 32 31 HRMDS1363HR-5D40 63 40 23 HRMDS1363HR-5D42 63 42 21 Безопасный зазор (0D>0d) 0 D (Диаметр фрезы)=(0 d+1) Безопасный зазор предупреждает затирание корпуса инструмента об обработанную поверхноть заготовки даже при больших вылетах инструмента. 0 Выбор основных параметров при врезании Тангенциальное врезание Винтовое врезание Фрезерование 210
