KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Технические характеристики фрез Korloy серии HRMDouble Рекомендуемые режимы резания сплава ISO Обрабатываемые материлы

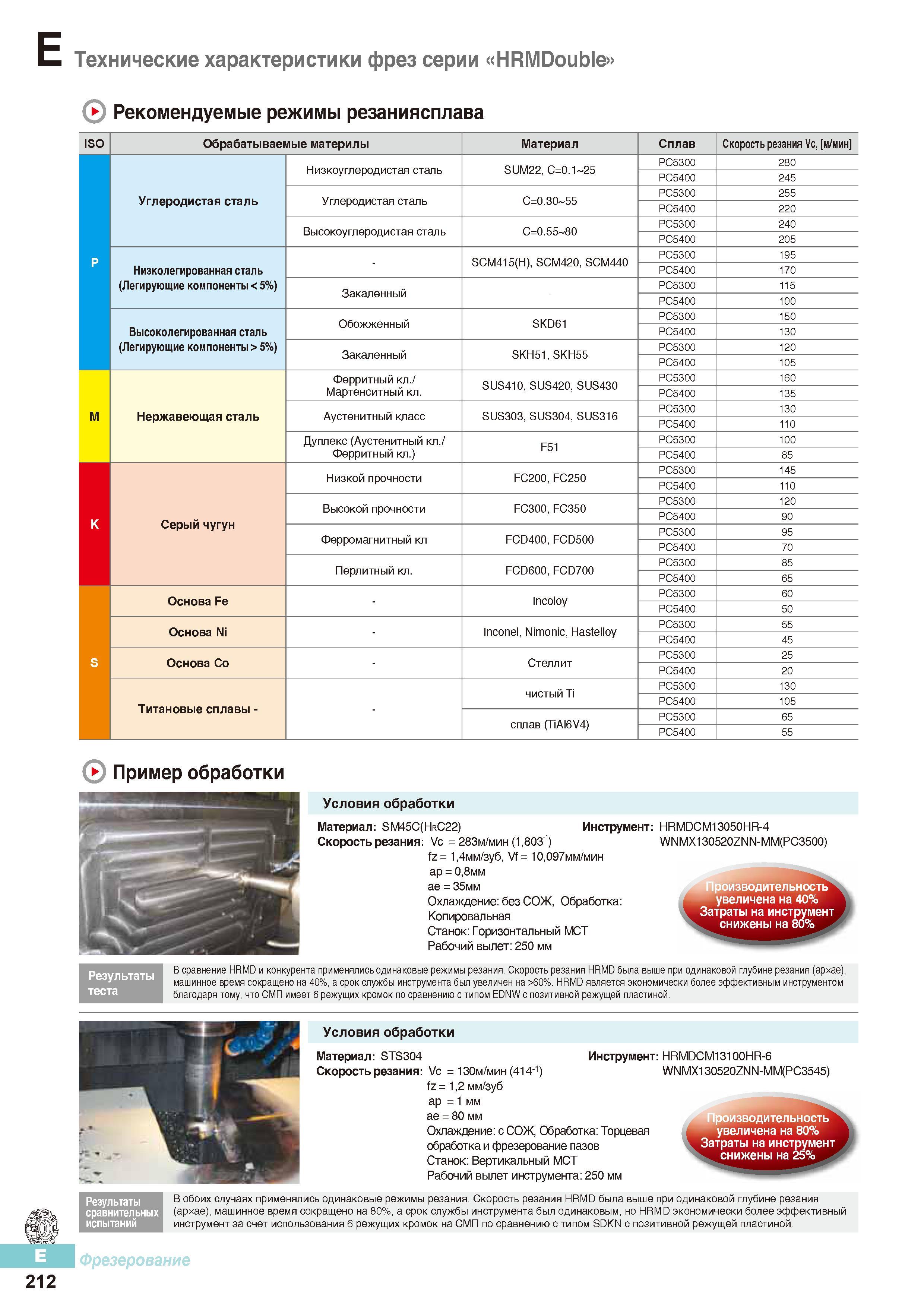

599 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E212

599 Технические характеристики фрез Korloy серии HRMDouble Рекомендуемые режимы резания сплава ISO Обрабатываемые материлы Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E212

Технические характеристики фрез Korloy серии HRMDouble Рекомендуемые режимы резания сплава ISO Обрабатываемые материлы

Технические характеристики фрез Korloy серии HRMDouble Рекомендуемые режимы резания сплава ISO Обрабатываемые материлы _ Материал Сплав Скорость резания Vc, м/мин Низкоуглеродистая сталь SUM22, С=0.1 25 PC5300 280 PC5400 245 Углеродистая сталь С=0.30 55 PC5300 255 PC5400 220 Высокоуглеродистая сталь С=0.55 80 PC5300 240 PC5400 205 Низколегированная сталь (Легирующие компоненты < 5%) - SCM415(H), SCM420, SCM440 PC5300 195 PC5400 170 Закаленный - PC5300 115 PC5400 100 Высоколегированная сталь (Легирующие компоненты > 5%) Обожженный SKD61 PC5300 150 PC5400 130 Закаленный SKH51, SKH55 PC5300 120 PC5400 105 Нержавеющая сталь Ферритный кл./ Мартенситный кл. SUS410, SUS420, SUS430 PC5300 160 PC5400 135 Аустенитный класс SUS303, SUS304, SUS316 PC5300 130 PC5400 110 Дуплекс (Аустенитный кл./ Ферритный кл.) F51 PC5300 100 PC5400 85 Серый чугун Низкой прочности FC200, FC250 PC5300 145 PC5400 110 Высокой прочности FC300, FC350 PC5300 120 PC5400 90 Ферромагнитный кл FCD400, FCD500 PC5300 95 PC5400 70 Перлитный кл. FCD600, FCD700 PC5300 85 PC5400 65 Основа Fe - Incoloy PC5300 60 PC5400 50 Основа Ni - Inconel, Nimonic, Hastelloy PC5300 55 PC5400 45 Основа Со - Стеллит PC5300 25 PC5400 20 Титановые сплавы чистый Ti PC5300 130 PC5400 105 сплав (TiAI6V4) PC5300 65 PC5400 55 м K S 0 Пример обработки Результаты теста Условия обработки Материал: SM45C(HrC22) Инструмент: HRMDCM13050HR-4 Скорость резания: Vc = 283м/мин (1,8031) WNMX130520ZNN-MM(PC3500) fz = 1,4мм/зуб, Vf = 10,097мм/мин ар = 0,8мм ае = 35мм Охлаждение: без СОЖ, Обработка: Копировальная Станок: Горизонтальный МСТ Рабочий вылет: 250 мм В сравнение HRMD и конкурента применялись одинаковые режимы резания. Скорость резания HRMD была выше при одинаковой глубине резания (архае), машинное время сокращено на 40%, а срок службы инструмента был увеличен на >60%. HRMD является экономически более эффективным инструментом благодаря тому, что СМП имеет 6 режущих кромок по сравнению с типом EDNW с позитивной режущей пластиной. юизводительносп увеличена на 40% раты на инструме снижены на 80% 1 W Инструмент: HRMDCM13100HR-6 WNMX130520ZNN-MM(PC3545) Условия обработки Материал: STS304 Скорость резания: Vc = 130м/мин (4141) fz = 1,2 мм/зуб ар = 1 мм ае = 80 мм Охлаждение: с СОЖ, Обработка: Торцевая обработка и фрезерование пазов Станок: Вертикальный МСТ Рабочий вылет инструмента: 250 мм В обоих случаях применялись одинаковые режимы резания. Скорость резания HRMD была выше при одинаковой глубине резания (архае), машинное время сокращено на 80%, а срок службы инструмента был одинаковым, но HRMD экономически более эффективный инструмент за счет использования 6 режущих кромок на СМП по сравнению с типом SDKN с позитивной режущей пластиной. юизводительност увеличена на 80% раты на инструме снижены на 25% 9 Результаты сравнительных испытаний Фрезерование 212
