Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Технические характеристики фрез Korloy серии Future Mill Технические рекомендации для тангенциального врезания

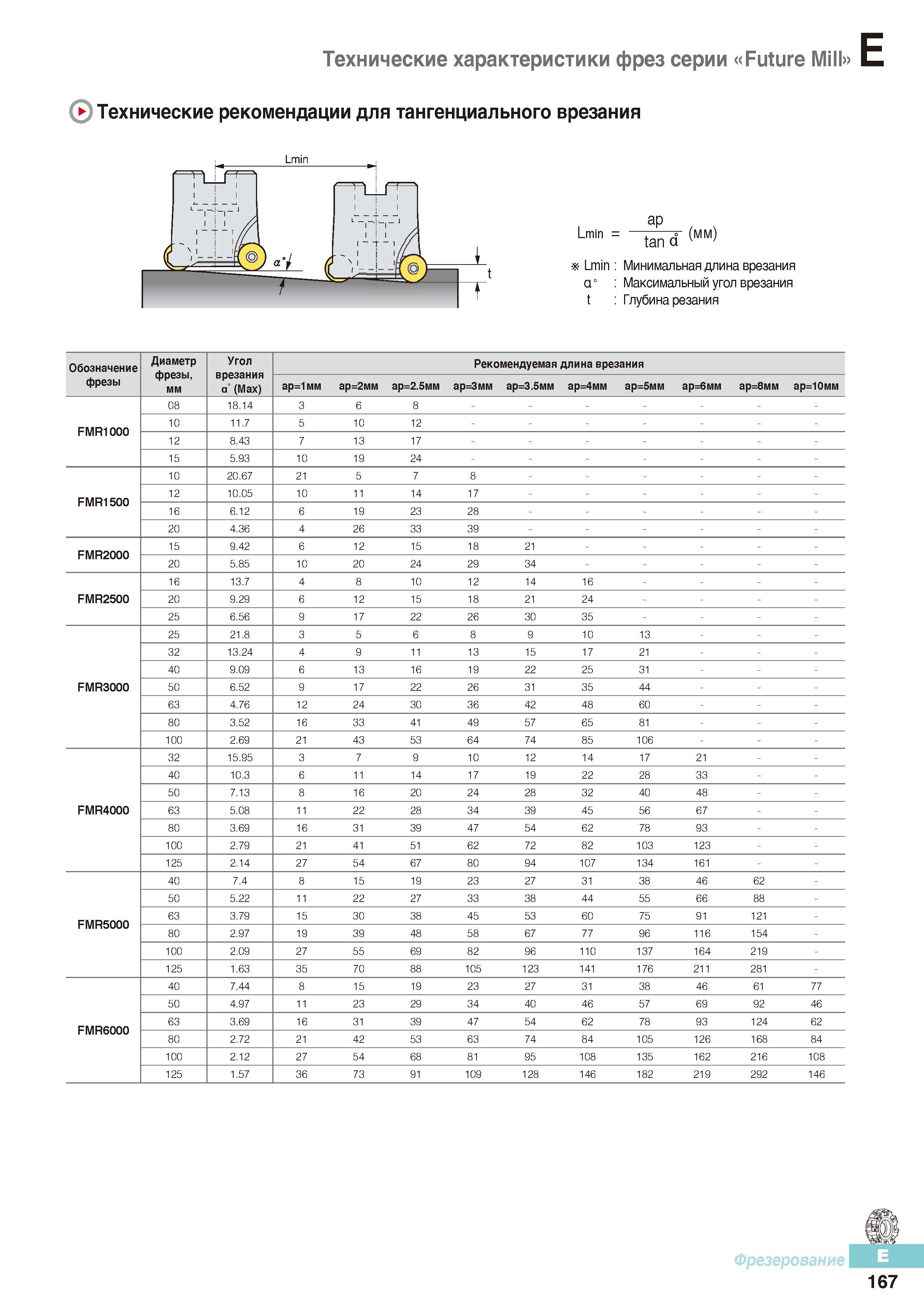

554 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E167

554 Технические характеристики фрез Korloy серии Future Mill Технические рекомендации для тангенциального врезания Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E167

Технические характеристики фрез Korloy серии Future Mill Технические рекомендации для тангенциального врезания

Технические характеристики фрез Korloy серии Future Mill Технические рекомендации для тангенциального врезания _ Lmin Lmin Lmin а1 t ap tan а (мм) Минимальная длина врезания Максимальный угол врезания Глубина резания Обозначение Диаметр фрезы, мм Угол врезания а' (Мах) Рекомендуемая длина врезания фрезы ар=1мм ар=2мм ар=2.5мм ар=3мм ар=3.5мм ар=4мм ар=5мм ар=6мм ар=8мм ар=10мм 08 18.14 3 6 8 FMR1000 10 11.7 5 10 12 12 8.43 7 13 17 15 5.93 10 19 24 10 20.67 21 5 7 8 - FMR1500 12 10.05 10 11 14 17 - 16 6.12 6 19 23 28 - 20 4.36 4 26 33 39 - FMR2000 15 9.42 6 12 15 18 21 20 5.85 10 20 24 29 34 16 13.7 4 8 10 12 14 16 FMR2500 20 9.29 6 12 15 18 21 24 25 6.56 9 17 22 26 30 35 25 21.8 3 5 6 8 9 10 13 - 32 13.24 4 9 11 13 15 17 21 - 40 9.09 6 13 16 19 22 25 31 - FMR3000 50 6.52 9 17 22 26 31 35 44 - 63 4.76 12 24 30 36 42 48 60 - 80 3.52 16 33 41 49 57 65 81 - 100 2.69 21 43 53 64 74 85 1 06 - 32 15.95 3 7 9 10 12 14 17 21 40 10.3 6 11 14 17 19 22 28 33 50 7.13 8 16 20 24 28 32 40 48 FMR4000 63 5.08 11 22 28 34 39 45 56 67 80 3.69 16 31 39 47 54 62 78 93 100 2.79 21 41 51 62 72 82 1 03 123 125 2.14 27 54 67 80 94 107 1 34 161 40 7.4 8 15 19 23 27 31 38 46 62 - 50 5.22 11 22 27 33 38 44 55 66 88 - FMR5000 63 3.79 15 30 38 45 53 60 75 91 121 - 80 2.97 19 39 48 58 67 77 96 116 154 - 100 2.09 27 55 69 82 96 110 1 37 164 219 - 125 1.63 35 70 88 105 1 23 141 176 21 1 281 - 40 7.44 8 15 19 23 27 31 38 46 61 77 50 4.97 11 23 29 34 40 46 57 69 92 46 FMR6000 63 3.69 16 31 39 47 54 62 78 93 124 62 80 2.72 21 42 53 63 74 84 1 05 126 168 84 100 2.12 27 54 68 81 95 108 1 35 162 216 108 125 1.57 36 73 91 109 1 28 146 1 82 21 9 292 146 Фрезерование 167
