HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Циркулярное фрезерование с использованием многогранных и треугольных сменных режущих фрезерных пластин Внутреннее фрезерование Наружное фр

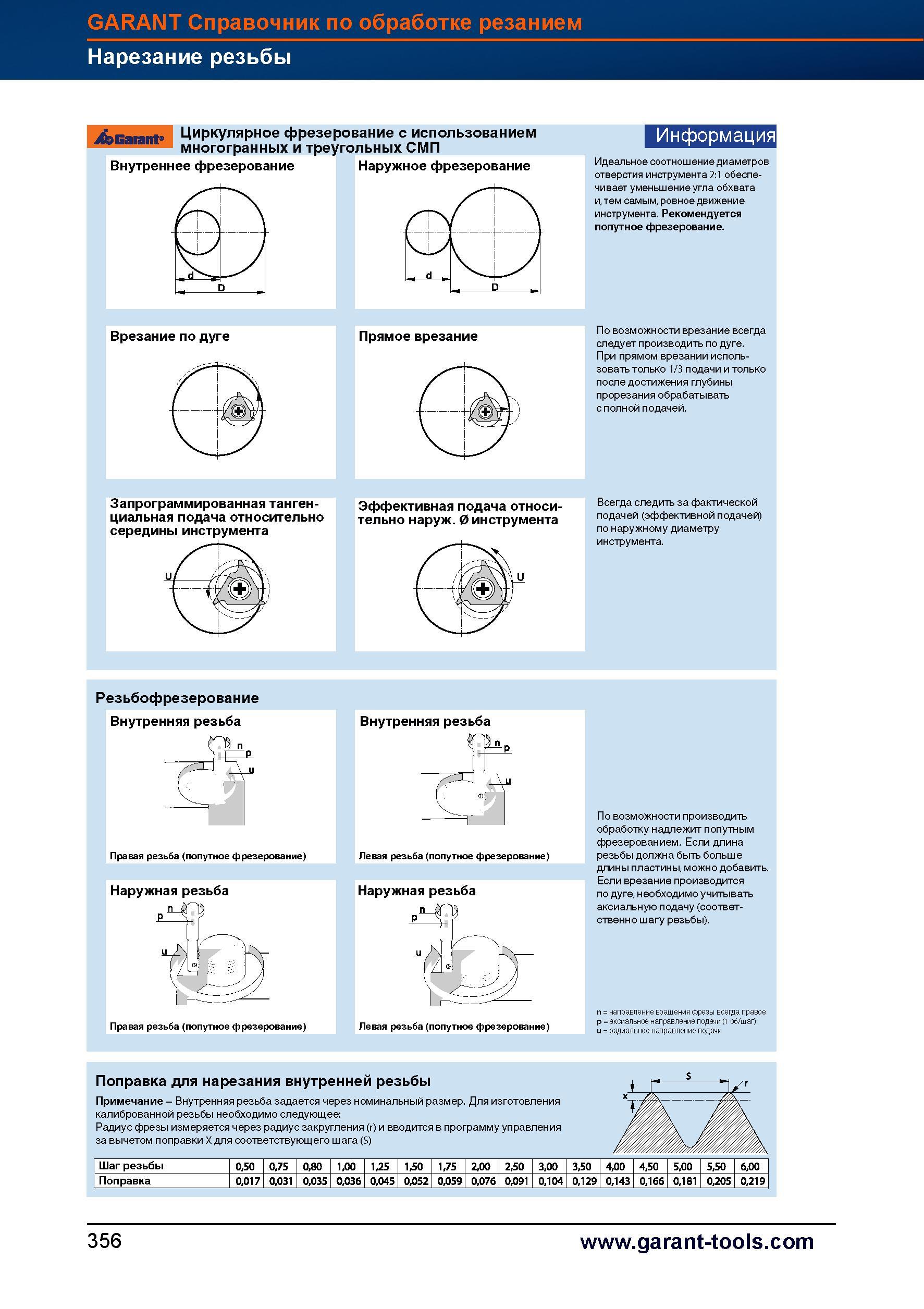

384 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.356

384 Циркулярное фрезерование с использованием многогранных и треугольных сменных режущих фрезерных пластин Внутреннее фрезерование Наружное фр Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 356

Циркулярное фрезерование с использованием многогранных и треугольных сменных режущих фрезерных пластин Внутреннее фрезерование Наружное фр

Циркулярное фрезерование с использованием многогранных и треугольных сменных режущих фрезерных пластин Внутреннее фрезерование Наружное фрезерование Идеальное соотношение диаметров отверстия инструмента 2:1 обеспечивает уменьшение угла обхвата и, тем самым, ровное движение инструмента. Рекомендуется попутное фрезерование. Врезание по дуге Прямое врезание По возможности врезание всегда следует производить по дуге. При прямом врезании использовать только 1/3 подачи и только после достижения глубины прорезания обрабатывать с полной подачей. Запрограммированная тангенциальная подача относительно середины инструмента Эффективная подача относительно наруж. 0 инструмента Всегда следить за фактической подачей (эффективной подачей) по наружному диаметру инструмента. Резьбофрезерование Внутренняя резьба Внутренняя резьба Правая резьба (попутное фрезерование) Наружная резьба - Левая резьба (попутное фрезерование) Наружная резьба Правая резьба (попутное фрезерование) Левая резьба (попутное фрезерование) По возможности производить обработку надлежит попутным фрезерованием. Если длина резьбы должна быть больше длины пластины, можно добавить. Если врезание производится по дуге, необходимо учитывать аксиальную подачу(соответ-ственно шагу резьбы). n = направление вращения фрезы всегда правое p = аксиальное направление подачи (1 об/шаг) u = радиальное направление подачи Поправка для нарезания внутренней резьбы Примечание - Внутренняя резьба задается через номинальный размер. Для изготовления калиброванной резьбы необходимо следующее Радиус фрезы измеряется через радиус закругления (r) и вводится в программу управления за вычетом поправки X для соответствующего шага (S) Шаг резьбы 0,50 0,75 0,80 1,00 U5 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 Поправка 0,017 0,031 0,035 0,036 0,045 0,052 0,059 0,076 0,091 0,104 0,129 0,143 0,166 0,181 0,205 0,219 356 GARANT Справочник по обработке резанием Нарезание резьбы Информация
