HOFFMANN GROUP | Каталог HOFFMANN GROUP 2017 Ручной и измерительный инструмент (Всего 1126 стр.)

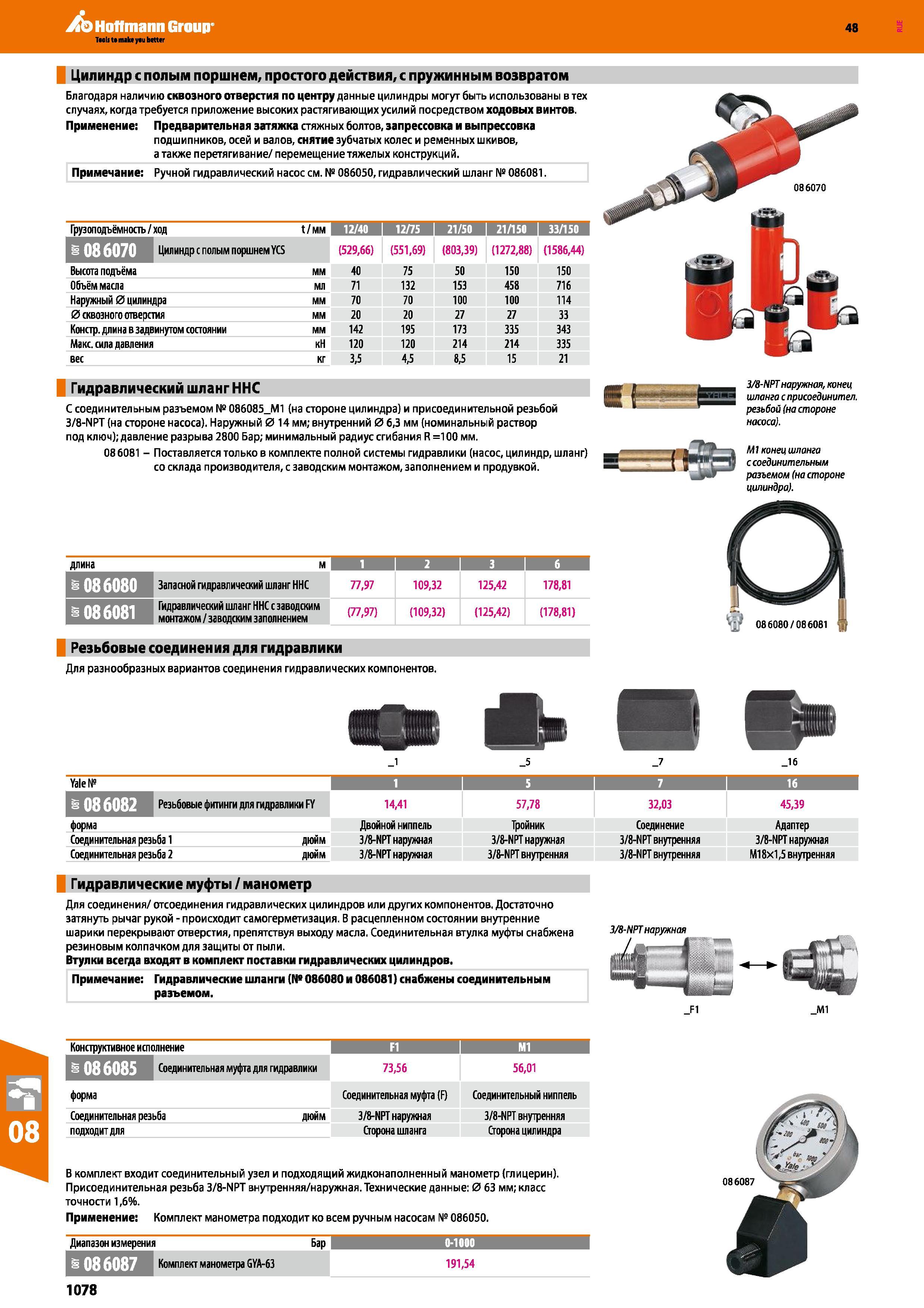

1078 Каталог HOFFMANN GROUP 2017 Инструмент ручной и контрольно-измерительный Инвентарь Стр.1078

1078 Цилиндр с полым поршнем, простого действия, с пружинным возвратом Благодаря наличию сквозного отверстия по центру данные цилиндры могут б Каталог HOFFMANN GROUP 2017 Ручной слесарно-монтажный и контрольно-измерительный инструмент для производственных предприятиий и служб сервиса Инвентарь Стр. 1078

Цилиндр с полым поршнем, простого действия, с пружинным возвратом Благодаря наличию сквозного отверстия по центру данные цилиндры могут б

Цилиндр с полым поршнем, простого действия, с пружинным возвратом Благодаря наличию сквозного отверстия по центру данные цилиндры могут быть использованы в тех случаях, когда требуется приложение высоких растягивающих усилий посредством ходовых винтов. Применение: Предварительная затяжка стяжных болтов, запрессовка и выпрессовка подшипников, осей и валов, снятие зубчатых колес и ременных шкивов, а также перетягивание/ перемещение тяжелых конструкций. Примечание: Ручной гидравлический насос см. № 086050, гидравлический шланг № 086081. Грузоподъёмность / ход t/MM 12/40 I 12/75 I 21/50 I 21/150 I 33/150 I 1Ш )М Цилиндр с полым поршнем YCS (529,66) (551,69) (803,39) (1272,88) (1586,44) Высота подъёма мм 40 75 50 150 150 Объём масла мл 71 132 153 458 716 Наружный 0 цилиндра мм 70 70 100 100 114 0 сквозного отверстия мм 20 20 27 27 33 Констр. длина взадвинугом состоянии мм 142 195 173 335 343 Макс. сила давления кН 120 120 214 214 335 вес кг 3,5 4,5 8,5 15 21 Гидравлический шланг ННС С соединительным разъемом № 086085_М1 (на стороне цилиндра) и присоединительной резьбой 3/8-NPT (на стороне насоса). Наружный 0 14 мм; внутренний 0 6,3 мм (номинальный раствор под ключ); давление разрыва 2800 Бар; минимальный радиус сгибания R =100 мм. 086081 - Поставляется только в комплекте полной системы гидравлики (насос, цилиндр, шланг) со склада производителя, с заводским монтажом, заполнением и продувкой. j/8-NPT наружная, конец шланга с присоединител. резьбой (на стороне насоса . М1 конец шланга с соединительным разъемом (на стороне цилиндра). длина м 1 1 2 I з i 6 Запасной гидравлический шланг ННС 77,97 109,32 125,42 178,81 5 086081 Гидравлический шланг ННС с заводским монтажом / заводским заполнением (77,97) (109,32) (125,42) (178,81) Резьбовые соединения для гидравлики Для разнообразных вариантов соединения гидравлических компонентов. _1 _5 _7 _1б Yale № 1 1 5 7 1 1 Резьбовые фитинги для гидравлики FY 14,41 57,78 32,03 45,39 форма Двойной ниппель Тройник Соединение Адаптер Соединительная резьба 1 дюйм 3/8-NPT наружная 3/8-NPT наружная 3/8-NPT внутренняя 3/8-NPT наружная Соединительная резьба 2 дюйм 3/8-NPT наружная 3/8-NPT внутренняя 3/8-NPT внутренняя М18х1,5 внутренняя Г идравлические муфты / манометр Для соединения/ отсоединения гидравлических цилиндров или других компонентов. Достаточно затянуть рычаг рукой - происходит самогерметизация. В расцепленном состоянии внутренние шарики перекрывают отверстия, препятствуя выходу масла. Соединительная втулка муфты снабжена резиновым колпачком для защиты от пыли. Втулки всегда входят в комплект поставки гидравлических цилиндров. Примечание: Гидравлические шланги (N 086080 и 086081) снабжены соединительным разъемом. 3/8-NPT наружная _М1 Конструктивное исполнение F1 I М1 ШтгТггИ Соединительная муфта для гидравлики 73,56 56,01 форма Соединительная муфта(F) Соединительный ниппель Соединительная резьба дюйм 3/8-NPT наружная 3/8-NPT внутренняя подходит для Сторона шланга Сторона цилиндра В комплект входит соединительный узел и подходящий жидконаполненный манометр (глицерин). Присоединительная резьба 3/8-NPT внутренняя/наружная. Технические данные: 0 63 мм; класс точности 1,6%. Применение: Комплект манометра подходит ко всем ручным насосам № 086050. Диапазон измерения Бар 0-1000 87 Комплект манометра GYA-63 191,54 1078 086087



См.также / See also :
