MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

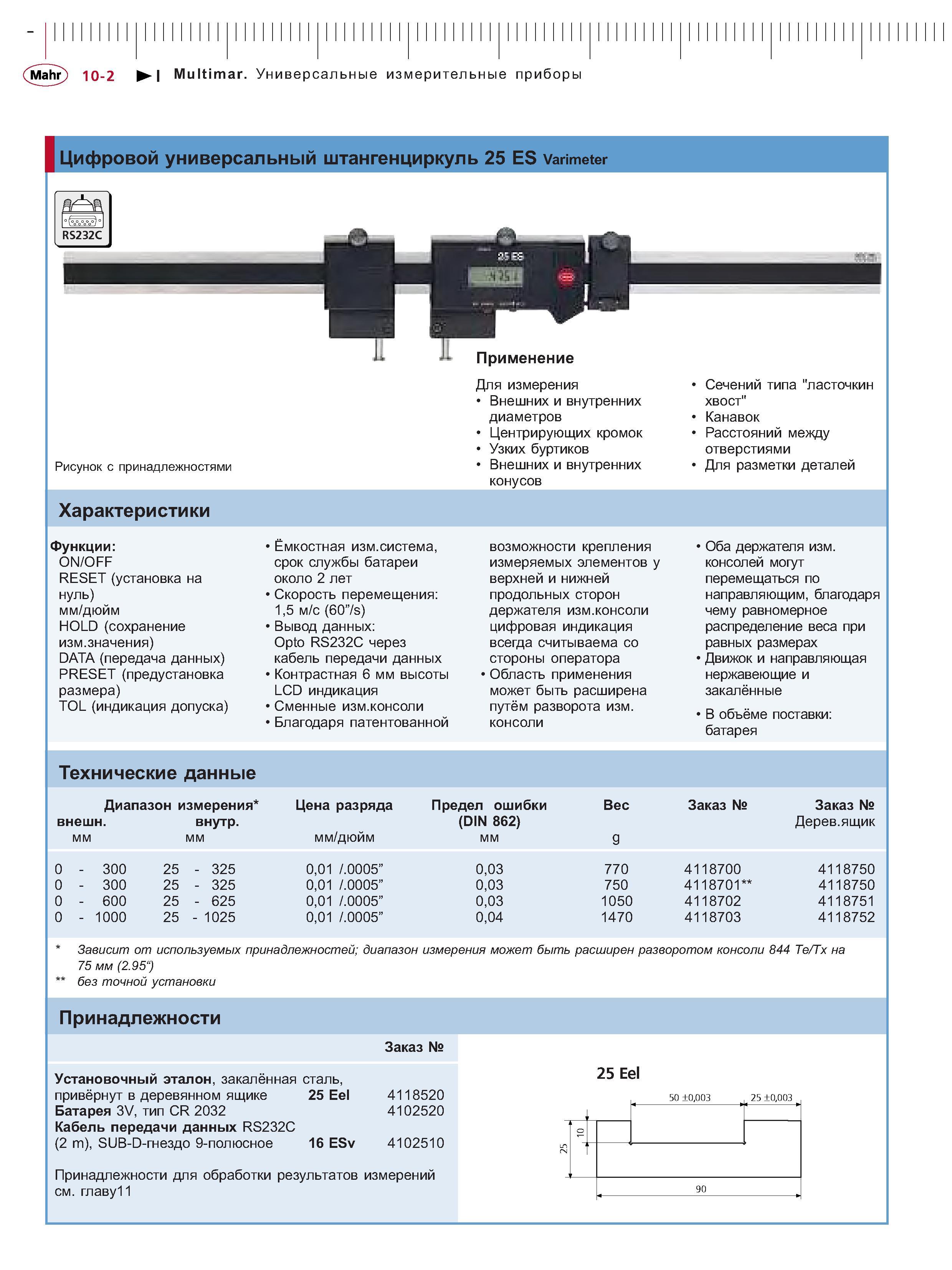

224 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.10-2

224 Цифровой универсальный штангенциркуль 25 ES Varimeter Рисунок с принадлежностями Применение Для измерения Внешних и внутренних диаметров Центрирующи Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 10-2

Цифровой универсальный штангенциркуль 25 ES Varimeter Рисунок с принадлежностями Применение Для измерения Внешних и внутренних диаметров Центрирующи

Цифровой универсальный штангенциркуль 25 ES Varimeter Рисунок с принадлежностями Применение Для измерения Внешних и внутренних диаметров Центрирующих кромок Узких буртиков Внешних и внутренних конусо Сечений типа "ласточкин хвост Канавок Расстояний между отверстиями Для разметки деталей Характеристики Функции ON OFF RESET (установка на нуль) мм дюй HOLD (сохранение изм.значения) DATА (передача данных) PRESET (предустановка размера) TOL (индикация допуска) 1 Ёмкостная изм.система срок службы батареи около 2 лет 1 Скорость перемещения 15 м/с (60 s) 1 Вывод данных Opto RS232C через кабель передачи данных 1 Контрастная 6 мм высоты LCD индикация 1 Сменные изм.консоли 1 Благодаря патентованной возможности крепления измеряемых элементов ) верхней и нижней продольных сторон держателя изм.консоли цифровая индикация всегда считываема с стороны оператора Область применения может быть расширена путём разворота изм. консоли 1 Оба держателя изм. консолей могут перемещаться по направляющим благодаря чему равномерное распределение веса при равных размера 1 Движок и направляющая нержавеющие закалённы 1 В объёме поставки батарея Технические данные Диапазон измерения внешн. внутр. мм - 300 - 300 - 600 - 1000 25 - 325 25 - 325 25 - 625 25 - 1025 Цена разряда мм дюйм 001 .0005 001 .0005 001 .0005 001 .0005 Предел ошибки (DIN 862) 003 003 003 004 Вес 770 750 1050 1470 Заказ 4118700 4118701 4118702 4118703 Заказ Дерев.ящик 4118750 4118750 4118751 4118752 Зависит от используемых принадлежностей; диапазон измерения может быть расширен разворотом консоли 844 Те Тх на 75 мм (2.95) без точной установки Принадлежности Установочный эталон закалённая сталь привёрнут в деревянном ящике 25 Eel Батарея 3V тип CR 2032 Кабель передачи данных RS232C (2 т) SUB-D-гнездо 9-полюсное 16 ESv Заказ 4118520 4102520 4102510 25 Eel 50 0003 25 0003 Принадлежности для обработки результатов измерений см. главу11 90 Mahr 10-2 Multimar. Универсальные измерительные приборы
