Цельные твердосплавные расточные резцы Korloy серии MSB Описание основных характеристик Высокая эффективность применения данного инструмента

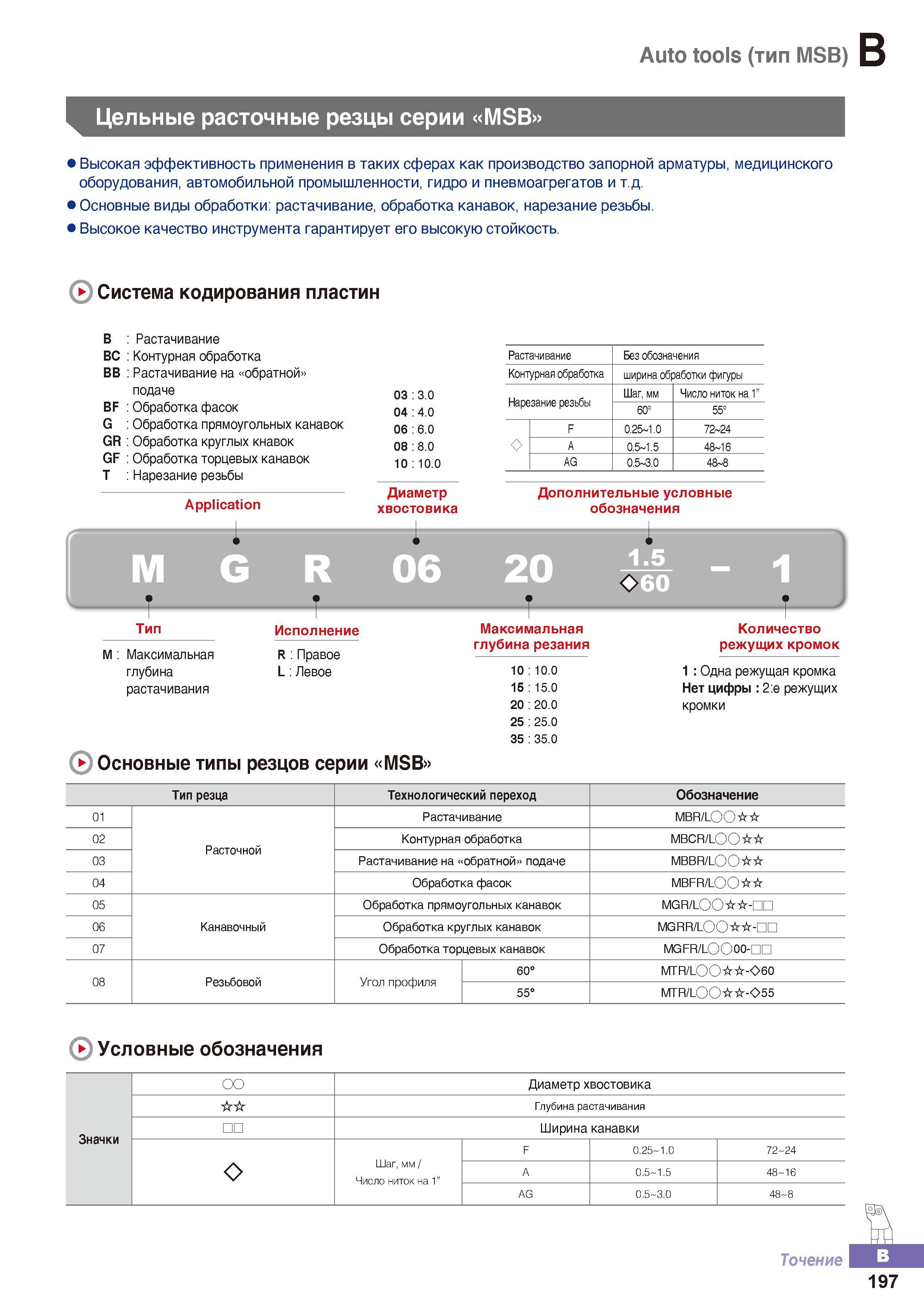

252 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.B197

252 Цельные твердосплавные расточные резцы Korloy серии MSB Описание основных характеристик Высокая эффективность применения данного инструмента Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. B197

Цельные твердосплавные расточные резцы Korloy серии MSB Описание основных характеристик Высокая эффективность применения данного инструмента

Цельные твердосплавные расточные резцы Korloy серии MSB Описание основных характеристик Высокая эффективность применения данного инструмента _ металлорежущего из Южной Кореи в таких сферах как производство запорной арматуры, медицинского оборудования, автомобильной промышленности, гидро и пневмоагрегатов и т.д. Основные виды обработки: растачивание, обработка канавок, нарезание резьбы. Высокое качество инструмента гарантирует его высокую стойкость. ( Система кодирования пластин B Растачивание BC Контурная обработка BB Растачивание на обратной подаче 03 3.0 BF Обработка фасок 04 4.0 G Обработка прямоугольных канавок 06 6.0 GR Обработка круглых кнавок 08 8.0 GF Обработка торцевых канавок 10 10.0 T Нарезание резьбы Растачивание Без обозначения Контурная обработка ширина обработки фигуры Шаг, мм Число ниток на 1” 60° 55° F 0.25-1.0 72-24 О А 0.5-1.5 48-16 AG 0.5-3.0 48-8 Application Диаметр хвостовика Дополнительные условные обозначения 06 20 Тип M Максимальная глубина растачивания Исполнение R Правое L: Левое ( Основные типы резцов серии MSB Максимальная глубина резания 10 10.0 15 15.0 20 20.0 25 25.0 35 35.0 Количество режущих кромок 1 Одна режущая кромка Нет цифры 2:е режущих кромки Тип резца Технологический переход Обозначение 01 Расточной Растачивание MBR/LOO 02 Контурная обработка MBCR/LOO 03 Растачивание на обратной” подаче MBBR/LOO 04 Обработка фасок MBFR/LOO 05 Канавочный Обработка прямоугольных канавок MGR/LOO -Ш 06 Обработка круглых канавок MGRR/LOO -Ш 07 Обработка торцевых канавок mgfr/ЮОоо-ш 08 Резьбовой Угол профиля 60° MTR/LOO -O60 55° MTR/L00 -055 ( Условные обозначения ОО Диаметр хвостовика Глубина растачивания Значки Ширина канавки Шаг, мм / Число ниток на 1 ” F 0.25 1.0 72 24 О A .5 7 .5 0 6 7 8 4 AG 0. 5 i 0 4 ОО ОО Точение 197 Auto tools (тип MSB)
