KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Цельные резьбофрезы Korloy Метрический профиль ISO Внутренняя Комбинированная сверлильно фасонная резьбофреза с радиальным подводом СОЖ

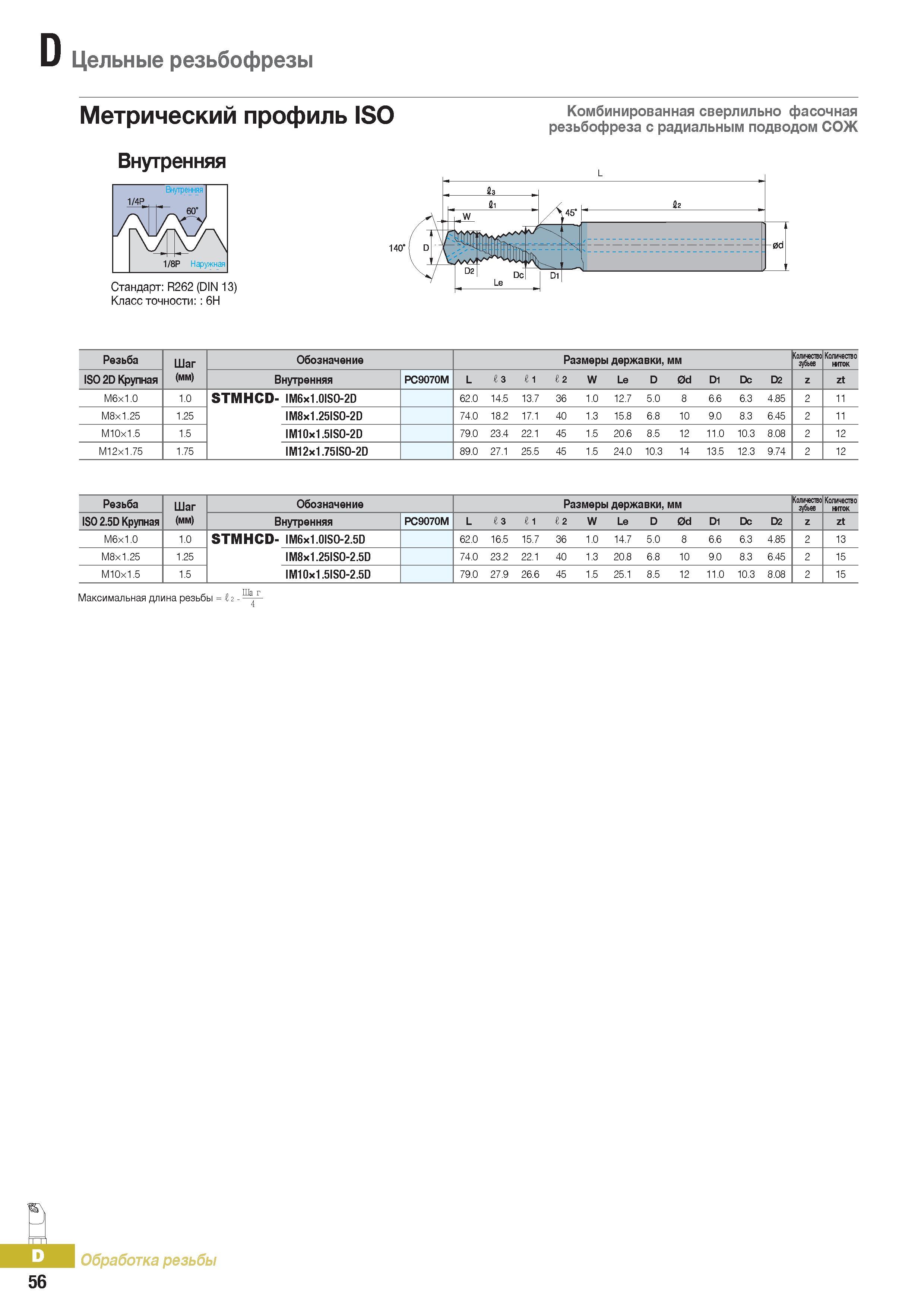

381 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D56

381 Цельные резьбофрезы Korloy Метрический профиль ISO Внутренняя Комбинированная сверлильно фасонная резьбофреза с радиальным подводом СОЖ Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D56

Цельные резьбофрезы Korloy Метрический профиль ISO Внутренняя Комбинированная сверлильно фасонная резьбофреза с радиальным подводом СОЖ

Цельные резьбофрезы Korloy Метрический профиль ISO Внутренняя Комбинированная сверлильно фасонная резьбофреза с радиальным подводом СОЖ _ Внутренняя 1/4Р УЖЛ 1/8Р Наружная Стандарт: R262 (DIN 13) Класс точности: 6Н Резьба Шаг Обозначение Размеры державки, мм (оличество зубьев Количество ниток ISO 2D Крупная (мм) Внутренняя PC9070M L 1 3 1 2 W Le D 0d D1 Dc D2 z zt M6х1.0 1.0 STMHCD- IM6x1,OISO-2D 62.0 14.5 13.7 36 1.0 12.7 5.0 8 6.6 6.3 4.85 2 11 M8х1.25 1.25 IM8x1.25ISO-2D 74.0 18.2 17.1 40 1.3 15.8 6.8 10 9.0 8.3 6.45 2 11 M 1.5 1.5 IM10x1.5ISO-2D 79.0 23.4 22.1 45 1.5 20.6 8.5 12 11.0 10.3 8.08 2 12 M12х1.75 1.75 IM12x1.75ISO-2D 89.0 27.1 25.5 45 1.5 24.0 10.3 14 13.5 12.3 9.74 2 12 Резьба Шаг Обозначение Размеры державки, мм (оличество зубьев Количество ниток ISO 2.5D Крупная (мм) Внутренняя РС9070М L 1 3 1 2 W Le D 0d D1 Dc D2 z zt M6х1.0 1.0 STMHCD- IM6x1.OISO-2.5D 62.0 16.5 15.7 36 1.0 14.7 5.0 8 6.6 6.3 4.85 2 13 M8х1.25 1.25 IM8x1.25ISO-2.5D 74.0 23.2 22.1 40 1.3 20.8 6.8 10 9.0 8.3 6.45 2 15 M10х1.5 1.5 IM10x1.5ISO-2.5D 79.0 27.9 26.6 45 1.5 25.1 8.5 12 11.0 10.3 8.08 2 15 Максимальная длина резьбы = 12 - Jm Обработка резьбы 56
