KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

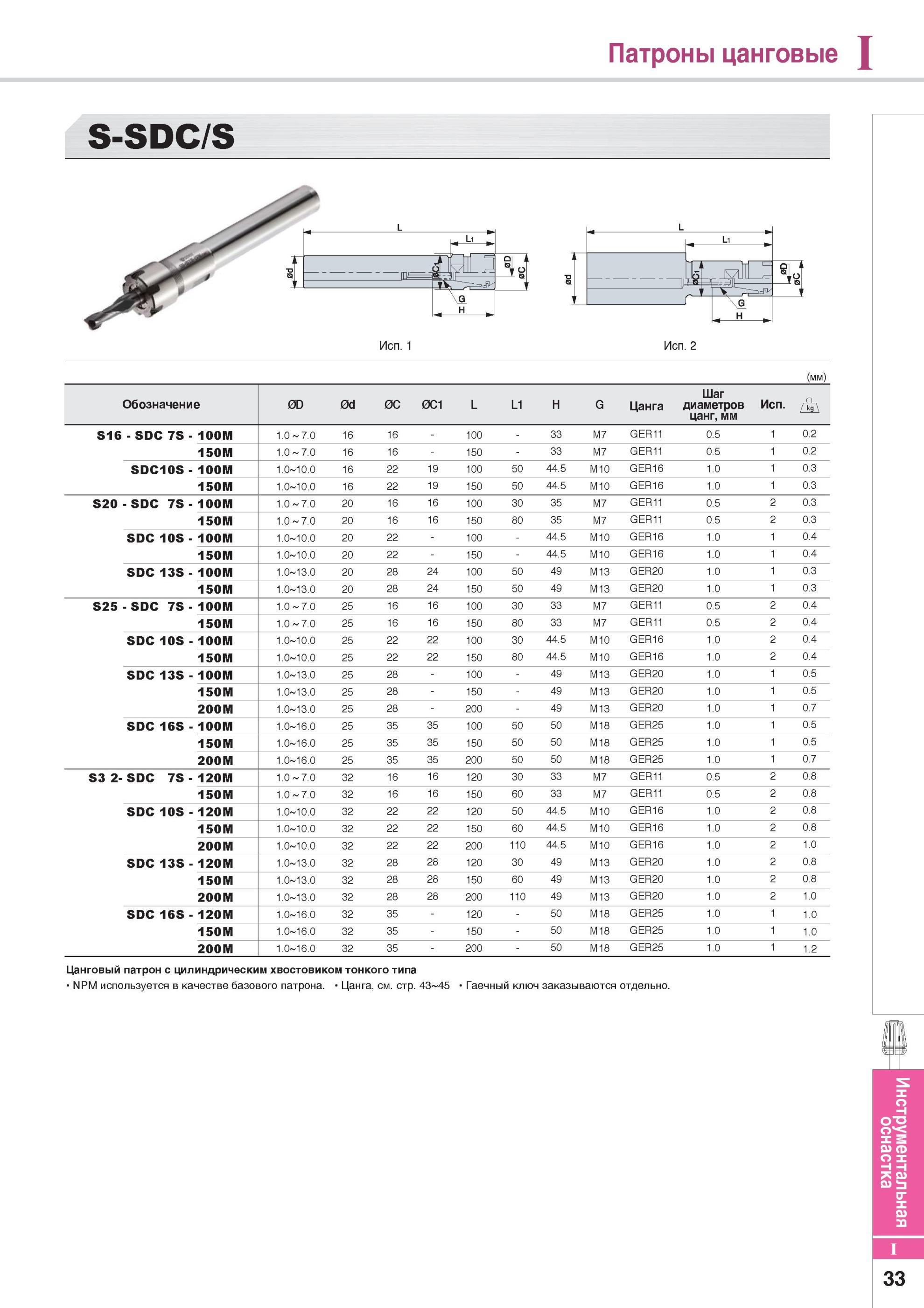

843 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I33

843 Цанговый патрон с цилиндрическим хвостовиком тонкого типа NPM используется в качестве базового патрона Цанга, см стр 43 45 Гаечный ключ заказываются отдель Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I33

Цанговый патрон с цилиндрическим хвостовиком тонкого типа NPM используется в качестве базового патрона Цанга, см стр 43 45 Гаечный ключ заказываются отдель

Цанговый патрон с цилиндрическим хвостовиком тонкого типа NPM используется в качестве базового патрона. Цанга, см. стр. 43 45 Гаечный ключ заказываются отдельно. Инструментальная оснастка 33 Патроны цанговые Вспомогательный инструмент Korloy для металлорежущих станков S-SDC/S (мм) Обозначение 0D 0d 0C 0C1 L L1 H G Цанга Шаг диаметров цанг, мм Исп. S16 - SDC 7S - 100M 1.0 7.0 16 16 100 - 33 M7 GER11 0.5 1 0.2 150M 1.0 7.0 16 16 150 - 33 M7 GER11 0.5 1 0.2 SDC10S-100M 1.0 10.0 16 22 19 100 50 44.5 M10 GER16 1.0 1 0.3 150M 1.0 10.0 16 22 19 150 50 44.5 M10 GER16 1.0 1 0.3 S20 - SDC 7S - 100M 1.0 7.0 20 16 16 100 30 35 M7 GER11 0.5 2 0.3 150M 1.0 7.0 20 16 16 150 80 35 M7 GER11 0.5 2 0.3 SDC 10S - 100M 1.0 10.0 20 22 100 - 44.5 M10 GER16 1.0 1 0.4 150M 1.0 10.0 20 22 150 - 44.5 M10 GER16 1.0 1 0.4 SDC 13S - 100M 1.0 13.0 20 28 24 100 50 49 M13 GER20 1.0 1 0.3 150M 1.0 13.0 20 28 24 150 50 49 M13 GER20 1.0 1 0.3 S25-SDC 7S- 100M 1.0 7.0 25 16 16 100 30 33 M7 GER11 0.5 2 0.4 150M 1.0 7.0 25 16 16 150 80 33 M7 GER11 0.5 2 0.4 SDC 10S - 100M 1.0 10.0 25 22 22 100 30 44.5 M10 GER16 1.0 2 0.4 150M 1.0 10.0 25 22 22 150 80 44.5 M10 GER16 1.0 2 0.4 SDC 13S - 100M 1.0 13.0 25 28 100 - 49 M13 GER20 1.0 1 0.5 150M 1.0 13.0 25 28 150 - 49 M13 GER20 1.0 1 0.5 200M 1.0 13.0 25 28 200 - 49 M13 GER20 1.0 1 0.7 SDC 16S - 100M 1.0 16.0 25 35 35 100 50 50 M18 GER25 1.0 1 0.5 150M 1.0 16.0 25 35 35 150 50 50 M18 GER25 1.0 1 0.5 200M 1.0 16.0 25 35 35 200 50 50 M18 GER25 1.0 1 0.7 S3 2- SDC 7S - 120M 1.0 7.0 32 16 16 120 30 33 M7 GER11 0.5 2 0.8 150M 1.0 7.0 32 16 16 150 60 33 M7 GER11 0.5 2 0.8 SDC 10S - 120M 1.0 10.0 32 22 22 120 50 44.5 M10 GER16 1.0 2 0.8 150M 1.0 10.0 32 22 22 150 60 44.5 M10 GER16 1.0 2 0.8 200M 1.0 10.0 32 22 22 200 110 44.5 M10 GER16 1.0 2 1.0 SDC 13S - 120M 1.0 13.0 32 28 28 120 30 49 M13 GER20 1.0 2 0.8 150M 1.0 13.0 32 28 28 150 60 49 M13 GER20 1.0 2 0.8 200M 1.0 13.0 32 28 28 200 110 49 M13 GER20 1.0 2 1.0 SDC 16S - 120M 1.0 16.0 32 35 120 - 50 M18 GER25 1.0 1 1.0 150M 1.0 16.0 32 35 150 - 50 M18 GER25 1.0 1 1.0 200M 1.0 16.0 32 35 200 - 50 M18 GER25 1.0 1 1.2
