Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Цанговые патроны Tungaloy DIN69871-ER Form A/B Для цанг по стандарту DIN6499 Инструментальная шпиндельная оснастка для станков фрезерно-сверлильно-расточн

816 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.12-4

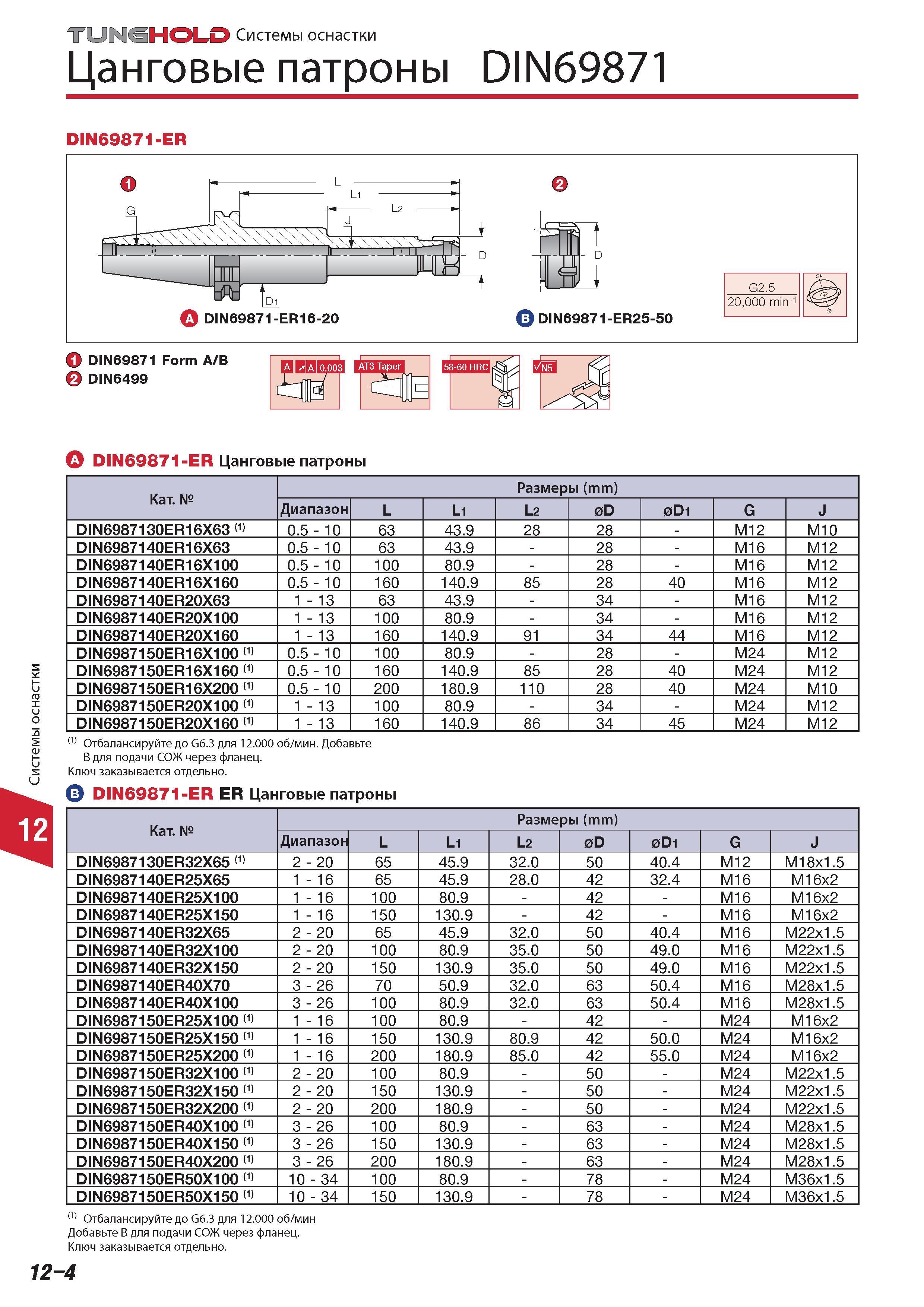

816 Цанговые патроны Tungaloy DIN69871-ER Form A/B Для цанг по стандарту DIN6499 Инструментальная шпиндельная оснастка для станков фрезерно-сверлильно-расточн Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 12-4

Цанговые патроны Tungaloy DIN69871-ER Form A/B Для цанг по стандарту DIN6499 Инструментальная шпиндельная оснастка для станков фрезерно-сверлильно-расточн

Цанговые патроны Tungaloy DIN69871-ER Form A/B Для цанг по стандарту DIN6499 Инструментальная шпиндельная оснастка для станков фрезерно-сверлильно-расточной группы оборудования Категория Размеры (mm) Диапазон Добавьте В для подачи СОЖ через фланец Отбалансируйте до G6.3 для 12.000 об/мин. L L1 L2 0D 0D1 G J DIN6987130ER16X63 1 0.5 - 10 63 43.9 28 28 - M12 M10 DIN6987140ER16X63 0.5 - 10 63 43.9 - 28 - M16 M12 DIN6987140ER16X100 0.5 - 10 100 80.9 - 28 - M16 M12 DIN6987140ER16X160 0.5 - 10 160 140.9 85 28 40 M16 M12 DIN6987140ER20X63 1 - 13 63 43.9 - 34 - M16 M12 DIN6987140ER20X100 1 - 13 100 80.9 - 34 - M16 M12 DIN6987140ER20X160 1 - 13 160 140.9 91 34 44 M16 M12 DIN6987150ER16X100 1 0.5 - 10 100 80.9 - 28 - M24 M12 DIN6987150ER16X160 1 0.5 - 10 160 140.9 85 28 40 M24 M12 DIN6987150ER16X200 1 0.5 - 10 200 180.9 110 28 40 M24 M10 DIN6987150ER20X100 1 1 - 13 100 80.9 - 34 - M24 M12 DIN6987150ER20X160 1 1 - 13 160 140.9 86 34 45 M24 M12 (1) Отбалансируйте до G6.3 для 12.000 об/мин. Добавьте В для подачи СОЖ через фланец. Ключ заказывается отдельно. О DIN69871-ER ER Цанговые патроны Категория Размеры (mm) Диапазон L L1 L2 0D 0D1 G J DIN6987130ER32X65 1 2 - 20 65 45.9 32.0 50 40.4 M12 M18x1.5 DIN6987140ER25X65 1 - 16 65 45.9 28.0 42 32.4 M16 M16x2 DIN6987140ER25X100 1 - 16 100 80.9 - 42 - M16 M16x2 DIN6987140ER25X150 1 - 16 150 130.9 - 42 - M16 M16x2 DIN6987140ER32X65 2 - 20 65 45.9 32.0 50 40.4 M16 M22x1.5 DIN6987140ER32X100 2 - 20 100 80.9 35.0 50 49.0 M16 M22x1.5 DIN6987140ER32X150 2 - 20 150 130.9 35.0 50 49.0 M16 M22x1.5 DIN6987140ER40X70 3 - 26 70 50.9 32.0 63 50.4 M16 M28x1.5 DIN6987140ER40X100 3 - 26 100 80.9 32.0 63 50.4 M16 M28x1.5 DIN6987150ER25X100 1 1 - 16 100 80.9 - 42 - M24 M16x2 DIN6987150ER25X150 1 1 - 16 150 130.9 80.9 42 50.0 M24 M16x2 DIN6987150ER25X200 1 1 - 16 200 180.9 85.0 42 55.0 M24 M16x2 DIN6987150ER32X100 1 2 - 20 100 80.9 - 50 - M24 M22x1.5 DIN6987150ER32X150 1 2 - 20 150 130.9 - 50 - M24 M22x1.5 DIN6987150ER32X200 1 2 - 20 200 180.9 - 50 - M24 M22x1.5 DIN6987150ER40X100 1 3 - 26 100 80.9 - 63 - M24 M28x1.5 DIN6987150ER40X150 1 3 - 26 150 130.9 - 63 - M24 M28x1.5 DIN6987150ER40X200 1 3 - 26 200 180.9 - 63 - M24 M28x1.5 DIN6987150ER50X100 1 10 - 34 100 80.9 - 78 - M24 M36x1.5 DIN6987150ER50X150 1 10 - 34 150 130.9 - 78 - M24 M36x1.5 (1) Отбалансируйте до G6.3 для 12.000 об/мин Добавьте В для подачи СОЖ через фланец. Ключ заказывается отдельно. 12-4 Системы оснастки TUNGHOLD Системы оснастки DIN69871 DIN69871-ER Цанговые патроны
