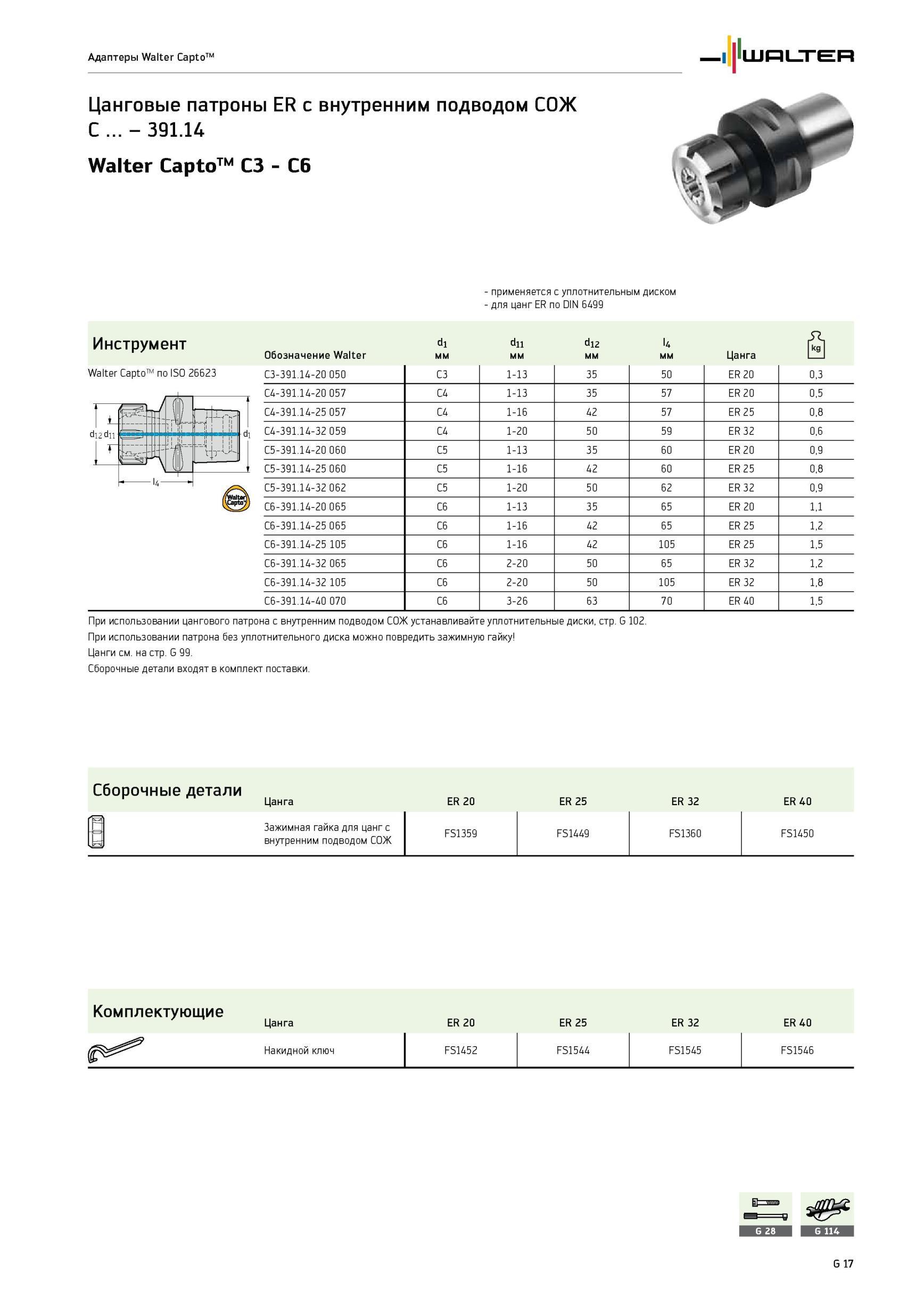

1997 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G17

1997 Цанговые патроны ER с внутренним подводом СОЖ C - 391 14 Walter Capto C3 - C6 Применяется с уплотнительным диском для цанг ER по DIN 6499 Инструмент Walter Ca Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G17

Цанговые патроны ER с внутренним подводом СОЖ C - 391 14 Walter Capto C3 - C6 Применяется с уплотнительным диском для цанг ER по DIN 6499 Инструмент Walter Ca

Цанговые патроны ER с внутренним подводом СОЖ C - 391.14 Walter Capto C3 - C6 Применяется с уплотнительным диском для цанг ER по DIN 6499 Инструмент Walter Capto по ISO 26623 Обозначение di мм dii мм di2 мм l4 мм Цанга C3-391.14-20 050 C3 1-13 35 50 ER 20 0,3 C4-391.14-20 057 C4 1-13 35 57 ER 20 0,5 C4-391.14-25 057 C4 1-16 42 57 ER 25 0,8 C4-391.14-32 059 C4 1-20 50 59 ER 32 0,6 C5-391.14-20 060 C5 1-13 35 60 ER 20 0,9 C5-391.14-25 060 C5 1-16 42 60 ER 25 0,8 C5-391.14-32 062 C5 1-20 50 62 ER 32 0,9 C6-391.14-20 065 C6 1-13 35 65 ER 20 1,1 C6-391.14-25 065 C6 1-16 42 65 ER 25 1,2 C6-391.14-25 105 C6 1-16 42 105 ER 25 1,5 C6-391.14-32 065 C6 2-20 50 65 ER 32 1,2 C6-391.14-32 105 C6 2-20 50 105 ER 32 1,8 C6-391.14-40 070 C6 3-26 63 70 ER 40 1,5 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, стр. G 102. При использовании патрона без уплотнительного диска можно повредить зажимную гайку Цанги см. на стр. G 99. Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER 20 ER 25 ER 32 ER 40 С E Зажимная гайка для цанг с внутренним подводом СОЖ FS1359 FS1449 FS1360 FS1450 Комплектующие Цанга ER 20 ER 25 ER 32 ER 40 Накидной ключ FS1452 FS1544 FS1545 FS1546 G 17 Адаптеры Walter Capto
