819 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I29

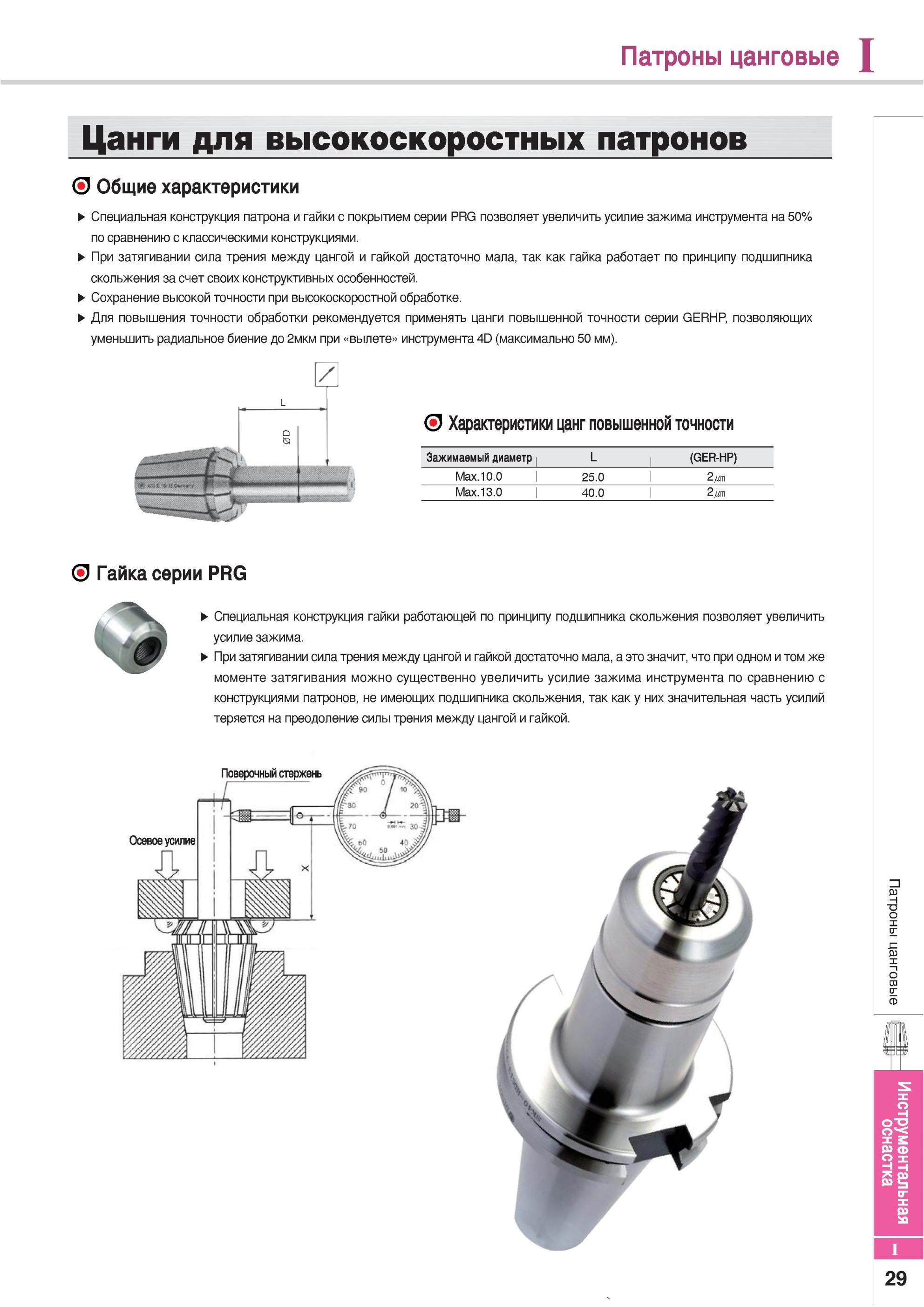

819 Цанги для высокоскоростных патронов Korloy Общие характеристики Специальная конструкция патрона и гайки с покрытием серии PRG позволяет увеличить усилие за Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I29

Цанги для высокоскоростных патронов Korloy Общие характеристики Специальная конструкция патрона и гайки с покрытием серии PRG позволяет увеличить усилие за

Цанги для высокоскоростных патронов Korloy Общие характеристики Специальная конструкция патрона и гайки с покрытием серии PRG позволяет увеличить усилие зажима инструмента на 50% по сравнению с классическими конструкциями. При затягивании сила трения между цангой и гайкой достаточно мала так как гайка работает по принципу подшипника скольжения за счет своих конструктивных особенностей. Сохранение высокой точности при высокоскоростной обработке. Для повышения точности обработки рекомендуется применять цанги повышенной точности серии GERHP позволяющих уменьшить радиальное биение до 2мкм при вылете инструмента 4D (максимально 50 мм). Характеристики цанг повышенной точности Зажимаемый диаметр L (GER-HP) Max.10.0 25.0 2m Max.13.0 40.0 2m Гайка серии PRG Специальная конструкция гайки работающей по принципу подшипника скольжения позволяет увеличить усилие зажима. При затягивании сила трения между цангой и гайкой достаточно мала а это значит что при одном и том же моменте затягивания можно существенно увеличить усилие зажима инструмента по сравнению с конструкциями патронов не имеющих подшипника скольжения так как у них значительная часть усилий теряется на преодоление силы трения между цангой и гайкой. 29 Осевое усилие Поверочный стержень Патроны цанговые Инструментальная оснастка
