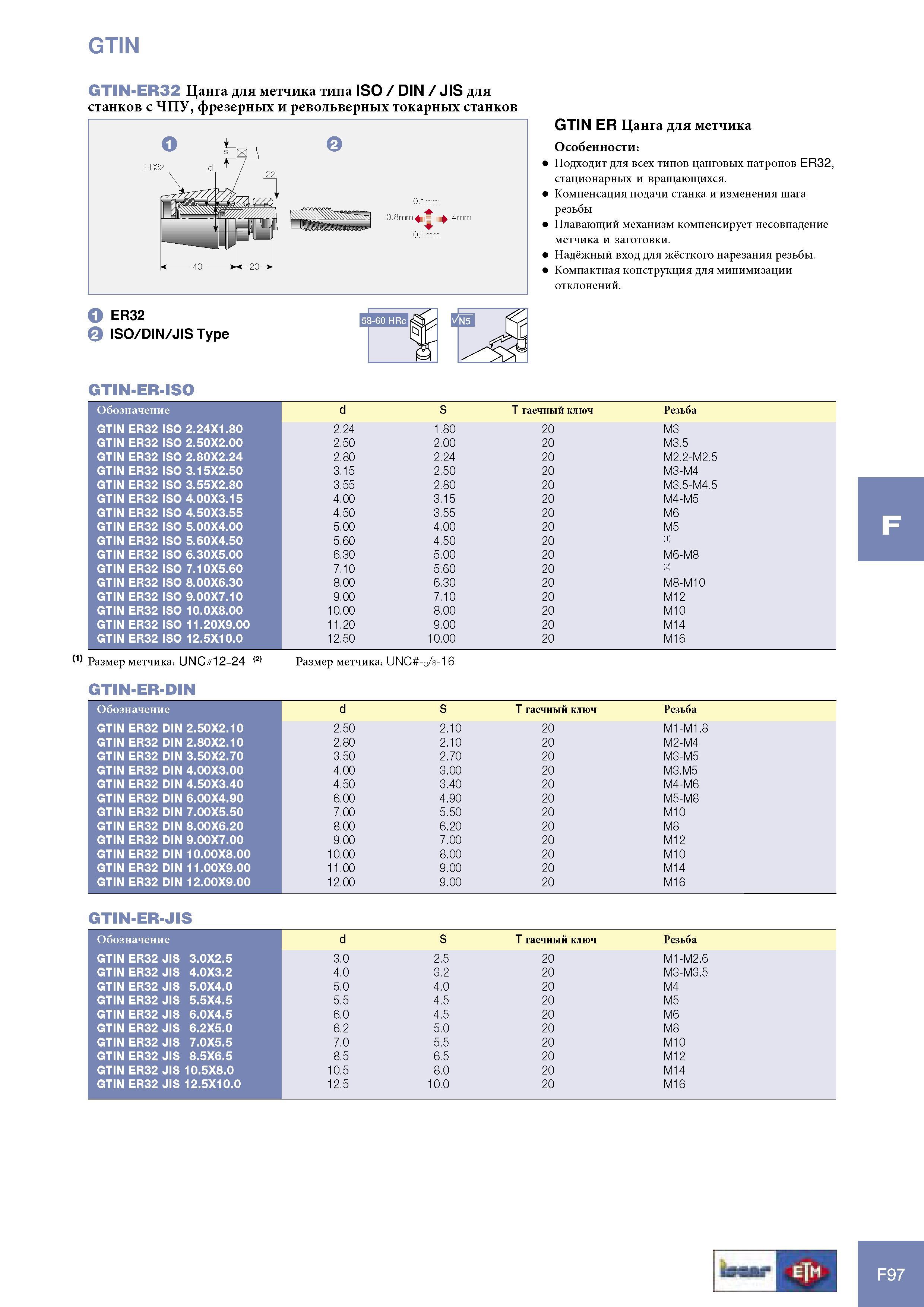

Цанга Iscar для метчика типа ISO / DIN / JIS для станков с ЧПУ, фрезерных и револьверных токарных станков Изображение вспомогательного инструмента Особенност

1119 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.F97

1119 Цанга Iscar для метчика типа ISO / DIN / JIS для станков с ЧПУ, фрезерных и револьверных токарных станков Изображение вспомогательного инструмента Особенност Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная станочная оснастка для металлообрабатывающих станков и комплексов с ЧПУ Стр. F97

Цанга Iscar для метчика типа ISO / DIN / JIS для станков с ЧПУ, фрезерных и револьверных токарных станков Изображение вспомогательного инструмента Особенност

Цанга Iscar для метчика типа ISO / DIN / JIS для станков с ЧПУ, фрезерных и револьверных токарных станков Изображение вспомогательного инструмента Особенности Подходит для всех типов цанговых патронов ER32, стационарных и вращающихся. Компенсация подачи станка и изменения шага резьбы Плавающий механизм компенсирует несовпадение метчика и заготовки. Надёжный вход для жёсткого нарезания резьбы. Компактная конструкция для минимизации отклонений. GTIN-ER-ISO Обозначение d S T гаечный ключ Резьба GTIN ER32 ISO 2.24X1.80 2.24 1.80 20 M3 GTIN ER32 ISO 2.50X2.00 2.50 2.00 20 M3.5 GTIN ER32 ISO 2.80X2.24 2.80 2.24 20 M2.2-M2.5 GTIN ER32 ISO 3.15X2.50 3.15 2.50 20 M3-M4 GTIN ER32 ISO 3.55X2.80 3.55 2.80 20 M3.5-M4.5 GTIN ER32 ISO 4.00X3.15 4.00 3.15 20 M4-M5 GTIN ER32 ISO 4.50X3.55 4.50 3.55 20 M6 GTIN ER32 ISO 5.00X4.00 5.00 4.00 20 M5 GTIN ER32 ISO 5.60X4.50 5.60 4.50 20 (1) GTIN ER32 ISO 6.30X5.00 6.30 5.00 20 M6-M8 GTIN ER32 ISO 7.10X5.60 7.10 5.60 20 (2) GTIN ER32 ISO 8.00X6.30 8.00 6.30 20 M8-M10 GTIN ER32 ISO 9.00X7.10 9.00 7.10 20 M12 GTIN ER32 ISO 10.0X8.00 10.00 8.00 20 M10 GTIN ER32 ISO 11.20X9.00 11.20 9.00 20 M14 GTIN ER32 ISO 12.5X10.0 12.50 10.00 20 M16 Размер метчика UNC 12-24 (2) Размер метчика UNC -a/8-16 GTIN-ER-DIN Обозначение d S T гаечный ключ Резьба GTIN ER32 DIN 2.50X2.10 2.50 2.10 20 M1-M1.8 GTIN ER32 DIN 2.80X2.10 2.80 2.10 20 M2-M4 GTIN ER32 DIN 3.50X2.70 3.50 2.70 20 M3-M5 GTIN ER32 DIN 4.00X3.00 4.00 3.00 20 M3.M5 GTIN ER32 DIN 4.50X3.40 4.50 3.40 20 M4-M6 GTIN ER32 DIN 6.00X4.90 6.00 4.90 20 M5-M8 GTIN ER32 DIN 7.00X5.50 7.00 5.50 20 M10 GTIN ER32 DIN 8.00X6.20 8.00 6.20 20 M8 GTIN ER32 DIN 9.00X7.00 9.00 7.00 20 M12 GTIN ER32 DIN 10.00X8.00 10.00 8.00 20 M10 GTIN ER32 DIN 11.00X9.00 11.00 9.00 20 M14 GTIN ER32 DIN 12.00X9.00 12.00 9.00 20 M16 GTIN-ER-JIS Обозначение d S T гаечный ключ Резьба GTIN ER32 JIS 3.0X2.5 3.0 2.5 20 M1-M2.6 GTIN ER32 JIS 4.0X3.2 4.0 3.2 20 M3-M3.5 GTIN ER32 JIS 5.0X4.0 5.0 4.0 20 M4 GTIN ER32 JIS 5.5X4.5 5.5 4.5 20 M5 GTIN ER32 JIS 6.0X4.5 6.0 4.5 20 M6 GTIN ER32 JIS 6.2X5.0 6.2 5.0 20 M8 GTIN ER32 JIS 7.0X5.5 7.0 5.5 20 M10 GTIN ER32 JIS 8.5X6.5 8.5 6.5 20 M12 GTIN ER32 JIS 10.5X8.0 10.5 8.0 20 M14 GTIN ER32 JIS 12.5X10.0 12.5 10.0 20 M16 58-60 HRc GTIN GTIN-ER32 ER32 ISO/DIN/JIS Type GTIN ER Цанга для метчика
