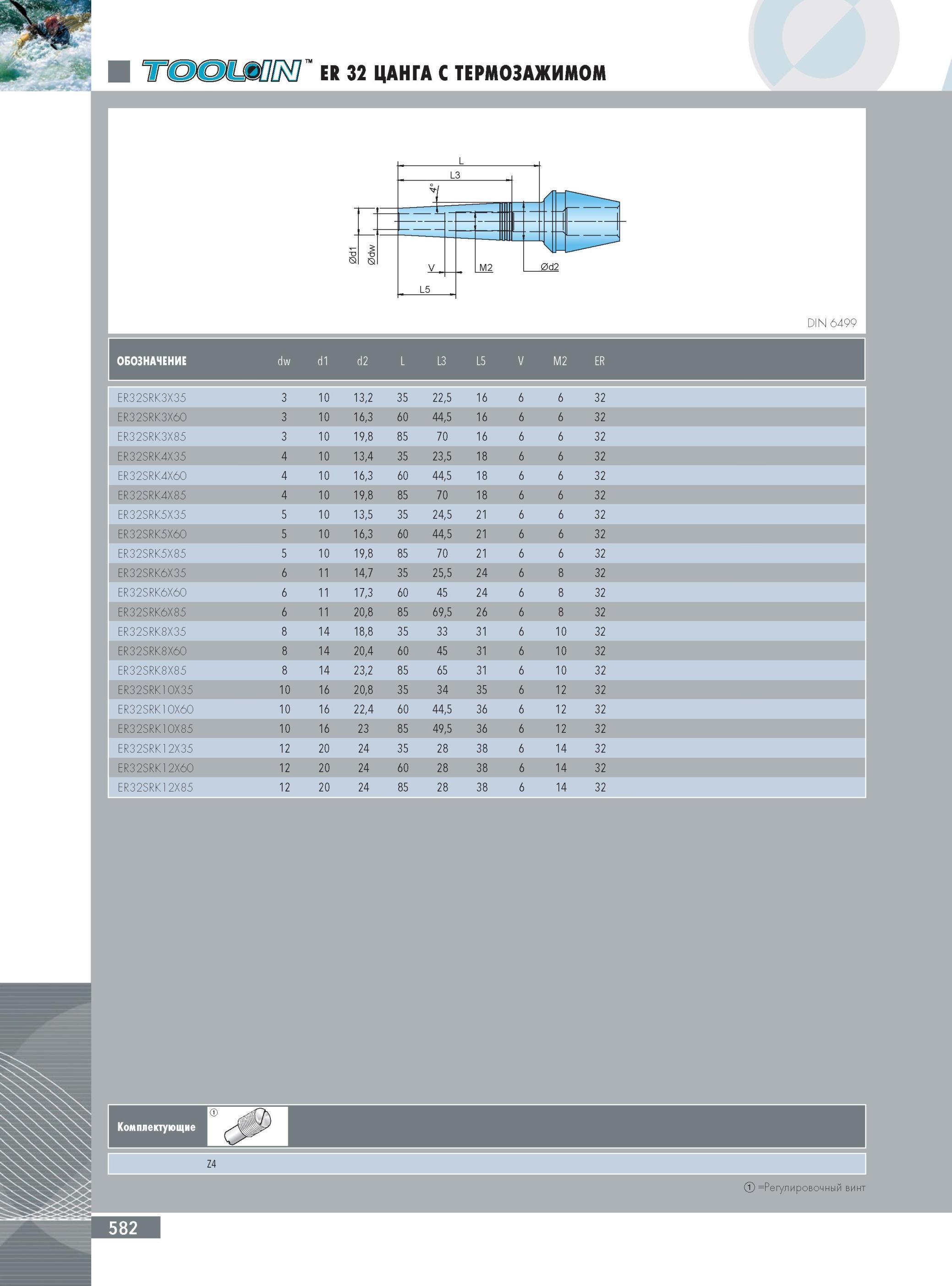

586 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.582

586 ЦАНГА INGERSOLL С ТЕРМОЗАЖИМОМ ER 32 Инструментальная оснастка Ingersoll DIN 6499 Обозначение dw d1 d2 L L3 L5 V M2 ER eR32SRK3X35 3 10 13,2 35 22,5 16 6 6 32 E Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 582

ЦАНГА INGERSOLL С ТЕРМОЗАЖИМОМ ER 32 Инструментальная оснастка Ingersoll DIN 6499 Обозначение dw d1 d2 L L3 L5 V M2 ER eR32SRK3X35 3 10 13,2 35 22,5 16 6 6 32 E

ЦАНГА INGERSOLL С ТЕРМОЗАЖИМОМ ER 32 Инструментальная оснастка Ingersoll DIN 6499 Обозначение dw d1 d2 L L3 L5 V M2 ER eR32SRK3X35 3 10 13,2 35 22,5 16 6 6 32 ER32SRK3X60 3 10 16,3 60 44,5 16 6 6 32 eR32SRK3X85 3 10 19,8 85 70 16 6 6 32 ER32SRK4X35 4 10 13,4 35 23,5 18 6 6 32 eR32SRK4X60 4 10 16,3 60 44,5 18 6 6 32 ER32SRK4X85 4 10 19,8 85 70 18 6 6 32 eR32SRK5X35 5 10 13,5 35 24,5 21 6 6 32 ER32SRK5X60 5 10 16,3 60 44,5 21 6 6 32 eR32SRK5X85 5 10 19,8 85 70 21 6 6 32 ER32SRK6X35 6 11 14,7 35 25,5 24 6 8 32 eR32SRK6X60 6 11 17,3 60 45 24 6 8 32 ER32SRK6X85 6 11 20,8 85 69,5 26 6 8 32 eR32SRK8X35 8 14 18,8 35 33 31 6 10 32 ER32SRK8X60 8 14 20,4 60 45 31 6 10 32 eR32SRK8X85 8 14 23,2 85 65 31 6 10 32 ER32SRK10X35 10 16 20,8 35 34 35 6 12 32 eR32SRK10X60 10 16 22,4 60 44,5 36 6 12 32 ER32SRK10X85 10 16 2 85 49,5 36 6 12 32 ER32SRK12X35 12 0 2 4 2 35 2 38 6 14 2 3 ER32SRK12X60 12 0 2 4 2 60 2 38 6 14 2 3 ER32SRK12X85 12 0 2 4 2 85 2 38 6 14 2 3 Комплектующие Z4 =Регулировочный винт
