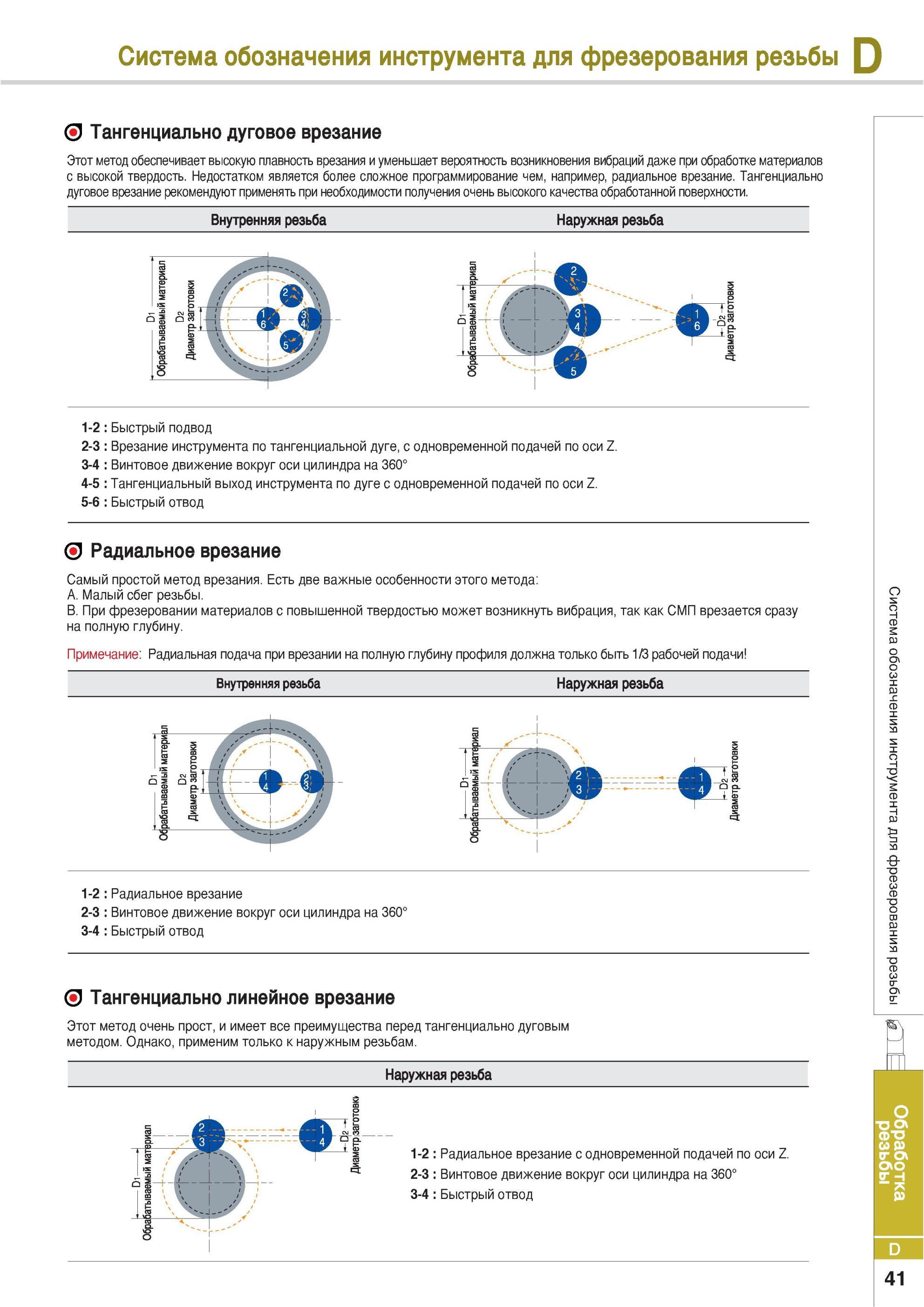

315 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.D41

315 Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материа Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D41

Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материа

Тангенциально дуговое врезание Этот метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материалов с высокой твердость. Недостатком является более сложное программирование чем например радиальное врезание. Тангенциально дуговое врезание рекомендуют применять при необходимости получения очень высокого качества обработанной поверхности. Внутренняя резьба Наружная резьба 1-2 Быстрый подвод 2-3 Врезание инструмента по тангенциальной дуге с одновременной подачей по оси Z. 3-4 Винтовое движение вокруг оси цилиндра на 360° 4-5 Тангенциальный выход инструмента по дуге с одновременной подачей по оси Z. 5-6 Быстрый отвод Радиальное врезание Самый простой метод врезания. Есть две важные особенности этого метода A. Малый сбег резьбы. B. При фрезеровании материалов с повышенной твердостью может возникнуть вибрация так как СМП врезается сразу на полную глубину. Примечание Радиальная подача при врезании на полную глубину профиля должна только быть 1/3 рабочей подачи Внутренняя резьба Наружная резьба -ЛГ1 -Щз j 1-2 Радиальное врезание 2-3 Винтовое движение вокруг оси цилиндра на 360° 3-4 Быстрый отвод S ЦЗ о\ 0 Со 1 1 -а 0 1 Тангенциально линейное врезание Этот метод очень прост и имеет все преимущества перед тангенциально дуговым методом. Однако применим только к наружным резьбам. Наружная резьба "О 1-2 Радиальное врезание с одновременной подачей по оси Z. 2-3 Винтовое движение вокруг оси цилиндра на 360° 3-4 Быстрый отвод D 41 н- D1 -н Обрабатываемый материал D2 Диаметр заготовки D1 Обрабатываемый материал н- D1 -н ОС рабатываемый матери ал D2 Диаметр заготовки ].-D1 Обрабатываемый материал Обрабатываемый материал Диаметр заготовки b-U2 -Ч Диаметр заготовки Система обозначения инструмента для фрезерования резьбы
