Лаб  |   Каталоги  |   Точение  |   Пластины  |   Резьба  |   Материалы  |   Твердость

Обновлено 2019-11-24 19:16:32

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Таблица режимов резания при токарной обработке для сменных режущих твердосплавных пластин с задними углами Группы материалов Сталь Чугун Алюминий Титан

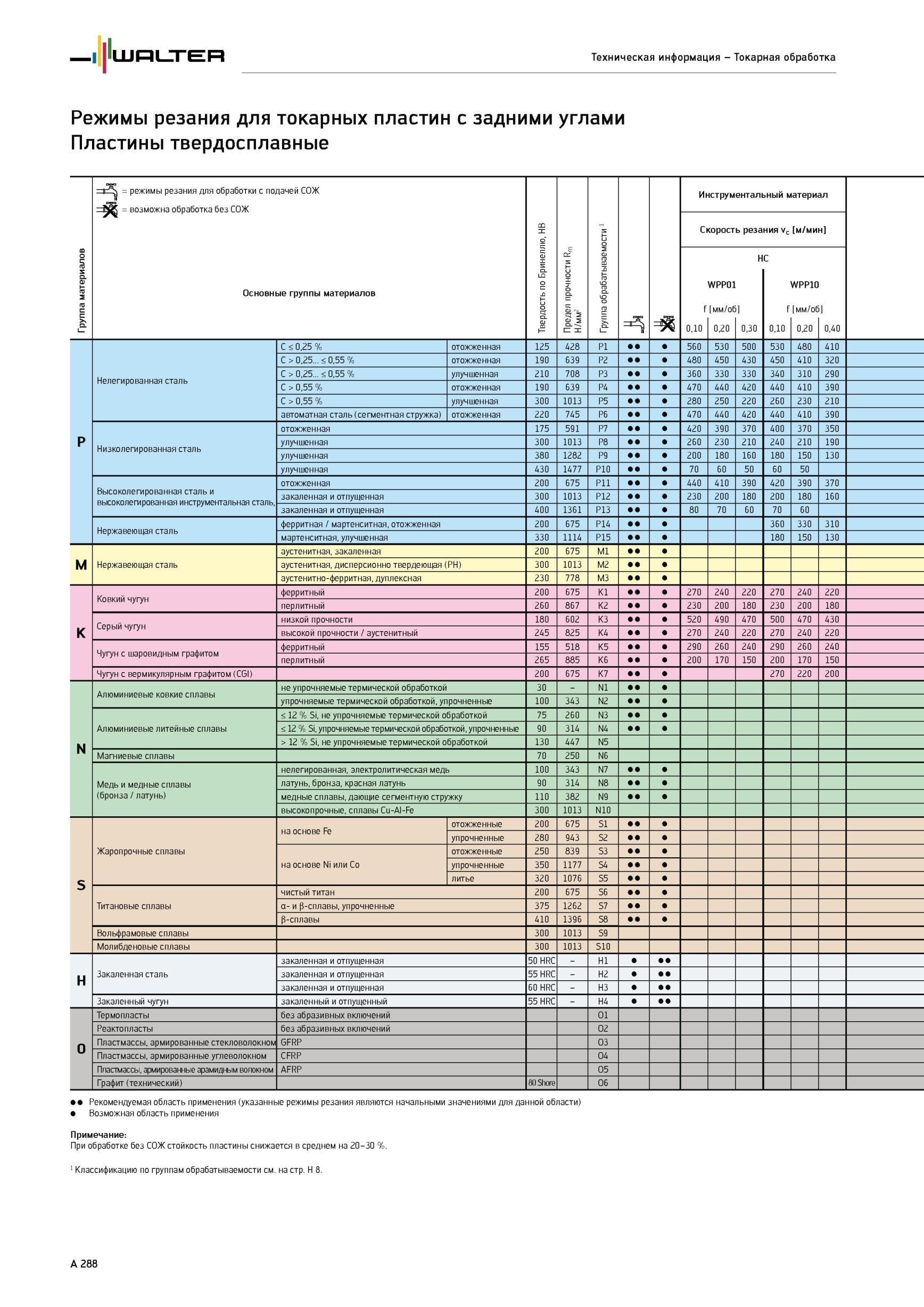

292 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A288

292 Таблица режимов резания при токарной обработке для сменных режущих твердосплавных пластин с задними углами Группы материалов Сталь Чугун Алюминий Титан Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A288

Таблица режимов резания при токарной обработке для сменных режущих твердосплавных пластин с задними углами Группы материалов Сталь Чугун Алюминий Титан

Таблица режимов резания при токарной обработке для сменных режущих твердосплавных пластин с задними углами Группы материалов Сталь Чугун Алюминий Титан _ режимы резания для обработки с подачей СОЖ возможна обработка без СОЖ Основные группы материалов Твердость по Бринеллю, HB Е СС X о 2 ре/м С Группа обрабатываемости 1 3 Ин С f 0,10 струм орост WPP01 мм/об 0,20 ентал реза H 0,30 эный ния vc C f 0,10 атери м/ми WPP10 мм/об 0,20 ал 0,40 р Нелегированная сталь C 0,25 % отожженная 125 428 P1 560 530 500 530 480 410 C > 0,25... 0,55 % отожженная 190 639 P2 480 450 430 450 410 320 C > 0,25... 0,55 % улучшенная 210 708 P3 360 330 330 340 310 290 C > 0,55 % отожженная 190 639 P4 470 440 420 440 410 390 C > 0,55 % улучшенная 300 1013 P5 280 250 220 260 230 210 автоматная сталь (сегментная стружка) отожженная 220 745 P6 470 440 420 440 410 390 Низколегированная сталь отожженная 175 591 P7 420 390 370 400 370 350 улучшенная 300 1013 P8 260 230 210 240 210 190 улучшенная 380 1282 P9 200 180 160 180 150 130 улучшенная 430 1477 P10 70 60 50 60 50 Высоколегированная сталь и высоколегированная инструментальная сталь, отожженная 200 675 P11 440 410 390 420 390 370 закаленная и отпущенная 300 1013 P12 230 200 180 200 180 160 закаленная и отпущенная 400 1361 P13 80 70 60 70 60 Нержавеющая сталь ферритная / мартенситная, отожженная 200 675 P14 360 330 310 мартенситная, улучшенная 330 1114 P15 180 150 130 M Нержавеющая сталь аустенитная, закаленная 200 675 M1 аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий чугун ферритный 200 675 K1 270 240 220 270 240 220 перлитный 260 867 K2 230 200 180 230 200 180 Серый чугун низкой прочности 180 602 K3 520 490 470 500 470 430 высокой прочности / аустенитный 245 825 K4 270 240 220 270 240 220 Чугун с шаровидным графитом ферритный 155 518 K5 290 260 240 290 260 240 перлитный 265 885 K6 200 170 150 200 170 150 Чугун с вермикулярным графитом (CGI) 200 675 K7 270 220 200 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 упрочняемые термической обработкой, упрочненные 100 343 N2 Алюминиевые литейные сплавы 12 % Si, не упрочняемые термической обработкой 75 260 N3 12 % Si, упрочняемые термической обработкой, упрочненные 90 314 N4 > 12 % Si, не упрочняемые термической обработкой 130 447 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза / латунь) нелегированная,электролитическая медь 100 343 N7 латунь, бронза, красная латунь 90 314 N8 медные сплавы, дающие сегментную стружку 110 382 N9 высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожженные 200 675 S1 упрочненные 280 943 S2 на основе Ni или Co отожженные 250 839 S3 упрочненные 350 1177 S4 литье 320 1076 S5 Титановые сплавы чистый титан 200 675 S6 а- и в-сплавы, упрочненные 375 1262 S7 в-сплавы 410 1396 S8 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закаленная сталь закаленная и отпущенная 50 HRC - H1 закаленная и отпущенная 55 HRC - H2 закаленная и отпущенная 60 HRC - H3 Закаленный чугун закаленный и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном GFRP O3 Пластмассы, армированные углеволокном CFRP O4 Пластмассы, армированные арамидным волокном AFRP O5 Графит (технический) 80 Shore O6 Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области) Возможная область применения Примечание При обработке без СОЖ стойкость пластины снижается в среднем на 20-30 %. 1 Классификацию по группам обрабатываемости см. на стр. H 8. A 288 Твердость по Бринеллю, HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 WPP01 WPP10 Инструментальный материал Скорость резания vc м/мин Техническая информация - Токарная обработка Режимы резания Walter Пластины твердосплавные




См.также / See also :

Расчетные формулы при точении

Механическая обработка на станках токарным инструментом Walter Справочная информация


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

289 Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623 Резьбон Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A285289 Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623 Резьбон290 Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов Гру Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A286290 Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов Гру291 Токарная обработка В таблице указаны рекомендуемые значения В особых случаях необходима корректировка скорости резания Инструментальный материал Скорость реза Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A287291 293 Токарная обработка В таблице указаны рекомендуемые значения В особых случаях необходима корректировка скорости резания Инструментальный материал Скорость реза Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A289293 294 Токарная обработка Режимы резания Walter для токарных пластин из CBN и керамики Si3N Группа материалов режимы резания для обработки с подачей СОЖ возможна обр Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A290294 295 Токарная обработка В таблице указаны рекомендуемые значения режимов резания В особых случаях необходима корректировка скорости резания Инструментальный матери Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A291295




WALTER

Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны
Каталог
WALTER
2017
Инструмент
и оснастка
для станков
(2605 страниц)
Каталог WALTER 2016 Общий Инструмент станочный режущий и инструментальная оснастка Фрезы монолитные и сборные с твердосплавными сменными пластинами Сверла Резцы Оправки
Каталог
WALTER
2016
Общий
Инструмент
режущий
и оснастка
(нем.яз. / DEU)
(2605 страниц)
Каталог WALTER 2016 Новый металлорежущий инструмент и инструментальная оснастка Токарные резцы с твердосплавными сменными режущими пластинами Спиральные сверла Монолитные фрезы для станков
Каталог
WALTER
2016
Новый
инструмент
для
металлообработки
Вер. 16-2
(276 страниц)
Каталог WALTER 2016 Сборный и монолитный режущий инструмент для металлообработки Вер 16-1 Токарная обработка Точение канавок Сверление отверстий Фрезеровка металлов и сплавов на станках
Каталог
WALTER
2016
Продукция
для
металлообработки
Инновации
Вер. 16-1
(116 страниц)
Каталог WALTER 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и центров с ЧПУ Инновации 2015-1
Каталог
WALTER
2015
Новый
инструмент
и оснастка
2015-1
(336 страниц)
Каталог WALTER 2014 Новая продукция Металлорежущий инструмент и инструментальная оснастка Резцы Пластины Сверла Фрезы Издание 14-2
Каталог
WALTER
2014
Новая
продукция
14-2
(324 страницы)
Каталог WALTER 2013 Инструментальная продукция для металлообработки Вер 13-1 Токарная обработка Сверление Нарезание резьбы Фрезерование Вспомогательный станочный инструмент
Каталог
WALTER
2013
Новая
инструментальная
продукция
Инновации
Вер 13-1
(276 страниц)
Каталог WALTER 2013 Дополнение к общему
Каталог
WALTER
2013
Дополнение
к общему
(832 страниц)
Каталог WALTER 2012 Новый режущий и вспомогательный инструмент для механической обработки на металлорежущих станках Вер 12-2 Быстрорежущие метчики Твердосплавные сверла Концевые фрезы
Каталог
WALTER
2012
Новинки
Инструмент
для
мехобработки
Вер 12-2
(232 страницы)
Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка
Каталог
WALTER
2012
Инструмент и
оснастка
(2148 страниц)
Каталог WALTER 2008 Новый металлорежущий инструмент для металлообрабатывающих станков Токарные резцы с твердосплавными многогранными пластинами Фрезы Сверла
Каталог
WALTER
2008
Новый
металлорежущий
инструмент
(215 страниц)
Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка
Каталог
WALTER
2007
Режущий
инструмент
и оснастка
(830 страниц)

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

---

---








Lab2U |  Catalogs |  Turning |  Inserts |  Thread |  Material |  Hardness

Разработчики сайта / Developers of site



Поиск на сайте Lab2u.ru с помощью поисковых систем GOOGLE, ЯНДЕКС, BING :


Все использованные информационные материалы являются собственностью их Уважаемых Владельцев. / All copyrights remain by their owners.

© 2002 - 2019 Лаборатория 2У / Lab2U  |  Система "Промышленные каталоги" / Industrial catalogs  |  Стр. / Page Lab2U3215725095
