INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)




430 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.426

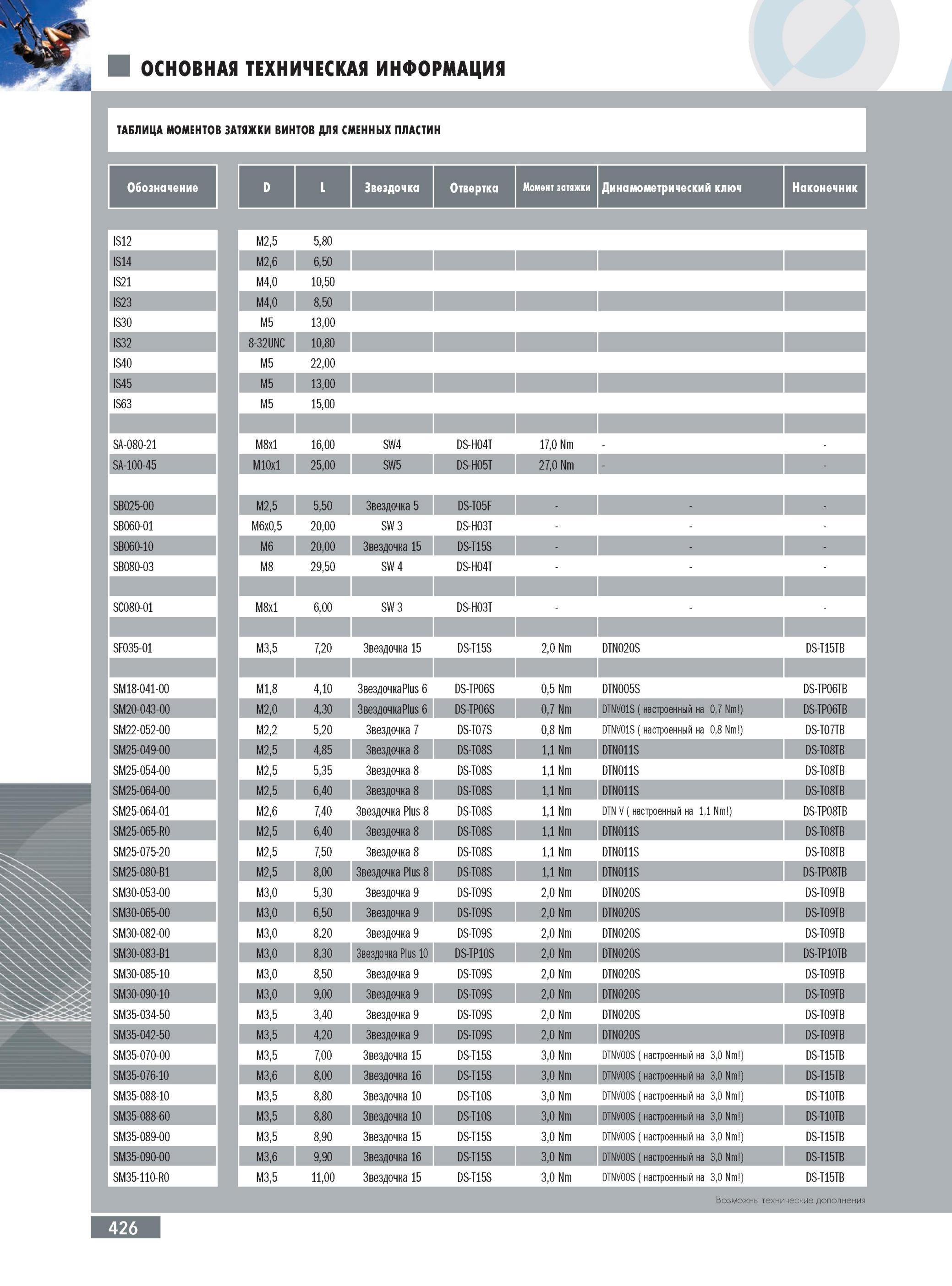

430 ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ВИНТОВ ДЛЯ СМЕННЫХ ПЛАСТИН INGERSOLL Обозначение D L Звездочка Отвертка Момент затяжки Динамометрический ключ Наконечник IS12 M2,5 5,80 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 426

ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ВИНТОВ ДЛЯ СМЕННЫХ ПЛАСТИН INGERSOLL Обозначение D L Звездочка Отвертка Момент затяжки Динамометрический ключ Наконечник IS12 M2,5 5,80

ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ВИНТОВ ДЛЯ СМЕННЫХ ПЛАСТИН INGERSOLL Обозначение D L Звездочка Отвертка Момент затяжки Динамометрический ключ Наконечник IS12 M2,5 5,80 IS14 M2,6 6,50 IS21 M4,0 10,50 IS23 M4,0 8,50 IS30 M5 13,00 2 3 IS 8-32LNC 10,80 IS40 M5 22,00 IS45 M5 13,00 IS63 M5 15,00 SA-080-21 M8x1 16,00 SW4 DS-H04T 17,0 Nm SA-100-45 M10x1 25,00 SW5 DS-H05T 27,0 Nm SB025-00 M2,5 5,50 Звездочка 5 DS-T05F SB060-01 M6x0,5 20,00 SW 3 DS-H03T SB060-10 M6 20,00 Звездочка 15 DS-T15S SB080-03 M8 29,50 SW 4 DS-H04T SC080-01 M8x1 6,00 SW 3 DS-H03T SF035-01 M3,5 7,20 Звездочка 15 DS-T15S 2,0 Nm DTN020S DS-T15TB SM18-041-00 M1,8 4,10 Звездочка6 DS-TP06S 0,5 Nm DTN005S DS-TP06TB SM20-043-00 M2,0 4,30 Звездочка6 DS-TP06S 0,7 Nm DTNV01S ( настроенный на 0,7 Nm!) DS-TP06TB SM22-052-00 M2,2 5,20 Звездочка 7 DS-T07S 0,8 Nm DTNV01S ( настроенный на 0,8 Nm!) DS-T07TB SM25-049-00 M2,5 4,85 Звездочка 8 DS-T08S 1,1 Nm DTN011S DS-T08TB SM25-054-00 M2,5 5,35 Звездочка 8 DS-T08S 1,1 Nm DTN011S DS-T08TB SM25-064-00 M2,5 6,40 Звездочка 8 DS-T08S 1,1 Nm DTN011S DS-T08TB SM25-064-01 M2,6 7,40 Звездочка PIus 8 DS-T08S 1,1 Nm DTN V ( настроенный на 1,1 Nm!) DS-TP08TB SM25-065-R0 M2,5 6,40 Звездочка 8 DS-T08S 1,1 Nm DTN011S DS-T08TB SM25-075-20 M2,5 7,50 Звездочка 8 DS-T08S 1,1 Nm DTN011S DS-T08TB SM25-080-B1 M2,5 8,00 Звездочка PIus 8 DS-T08S 1,1 Nm DTN011S DS-TP08TB SM30-053-00 M3,0 5,30 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM30-065-00 M3,0 6,50 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM30-082-00 M3,0 8,20 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM30-083-B1 M3,0 8,30 Звездочка PIus 10 DS-TP10S 2,0 Nm DTN020S DS-TP10TB SM30-085-10 M3,0 8,50 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM30-090-10 M3,0 9,00 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM35-034-50 M3,5 3,40 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM35-042-50 M3,5 4,20 Звездочка 9 DS-T09S 2,0 Nm DTN020S DS-T09TB SM35-070-00 M3,5 7,00 Звездочка 15 DS-T15S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T15TB SM35-076-10 M3,6 8,00 Звездочка 16 DS-T15S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T15TB SM35-088-10 M3,5 8,80 Звездочка 10 DS-T10S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T10TB SM35-088-60 M3,5 8,80 Звездочка 10 DS-T10S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T10TB SM35-089-00 M3,5 8,90 Звездочка 15 DS-T15S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T15TB SM35-090-00 M3,6 9,90 Звездочка 16 DS-T15S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T15TB SM35-110-R0 M3,5 11,00 Звездочка 15 DS-T15S 3,0 Nm DTNV00S ( настроенный на 3,0 Nm!) DS-T15TB Возможны технические дополнения 426 Режущий инструмент Ingersoll Техническая информация
