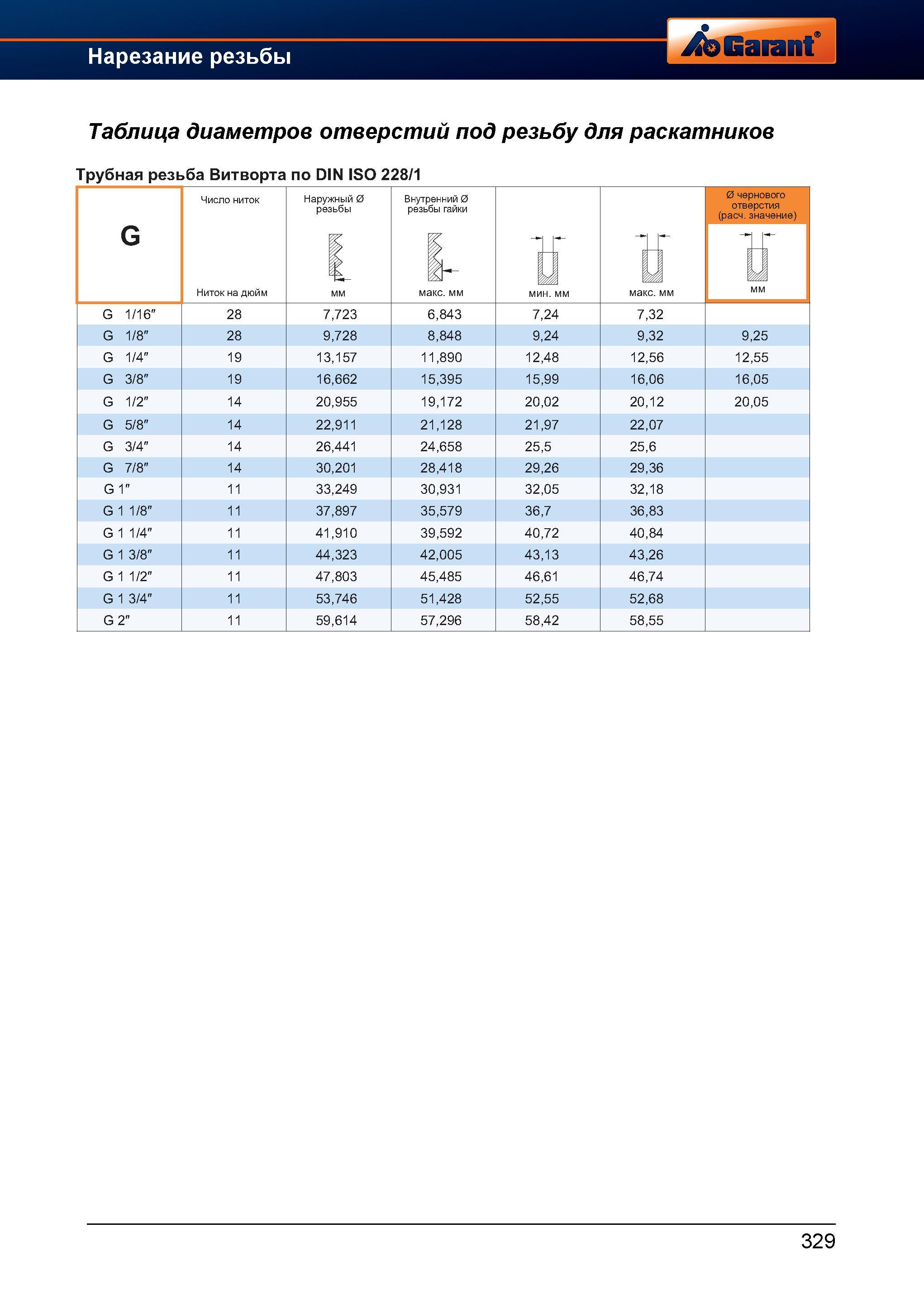

HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)


Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 2 Трубная резьба Витворта по DIN ISO 228/1 G Число н

357 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.329

357 Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 2 Трубная резьба Витворта по DIN ISO 228/1 G Число н Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 329

Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 2 Трубная резьба Витворта по DIN ISO 228/1 G Число н

Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 2 Трубная резьба Витворта по DIN ISO 228/1 G Число ниток Ниток на дюйм Наружный диаметр резьбы мм Внутренний 0 резьбы гайки макс. мм мин. мм макс. мм 0 чернового отверстия (расч. значение) мм G 1/16" 28 7,723 6,843 7,24 7,32 G 1/8" 28 9,728 8,848 9,24 9,32 9,25 G 1/4" 19 13,157 11,890 12,48 12,56 12,55 CO 3/ G 19 16,662 15,395 15,99 16,06 16,05 G 1/2" 14 20,955 19,172 20,02 20,12 20,05 G 5/8" 14 22,911 21,128 21,97 22,07 G 3/4" 14 26,441 24,658 25,5 25,6 G 7/8" 14 30,201 28,418 29,26 29,36 G 1" 11 33,249 30,931 32,05 32,18 G 1 1/8" 11 37,897 35,579 36,7 36,83 G 1 1/4" 11 41,910 39,592 40,72 40,84 G 1 3/8" 11 44,323 42,005 43,13 43,26 G 1 1/2" 11 47,803 45,485 46,61 46,74 G 1 3/4" 11 53,746 51,428 52,55 52,68 G 2" 11 59,614 57,296 58,42 58,55 329
