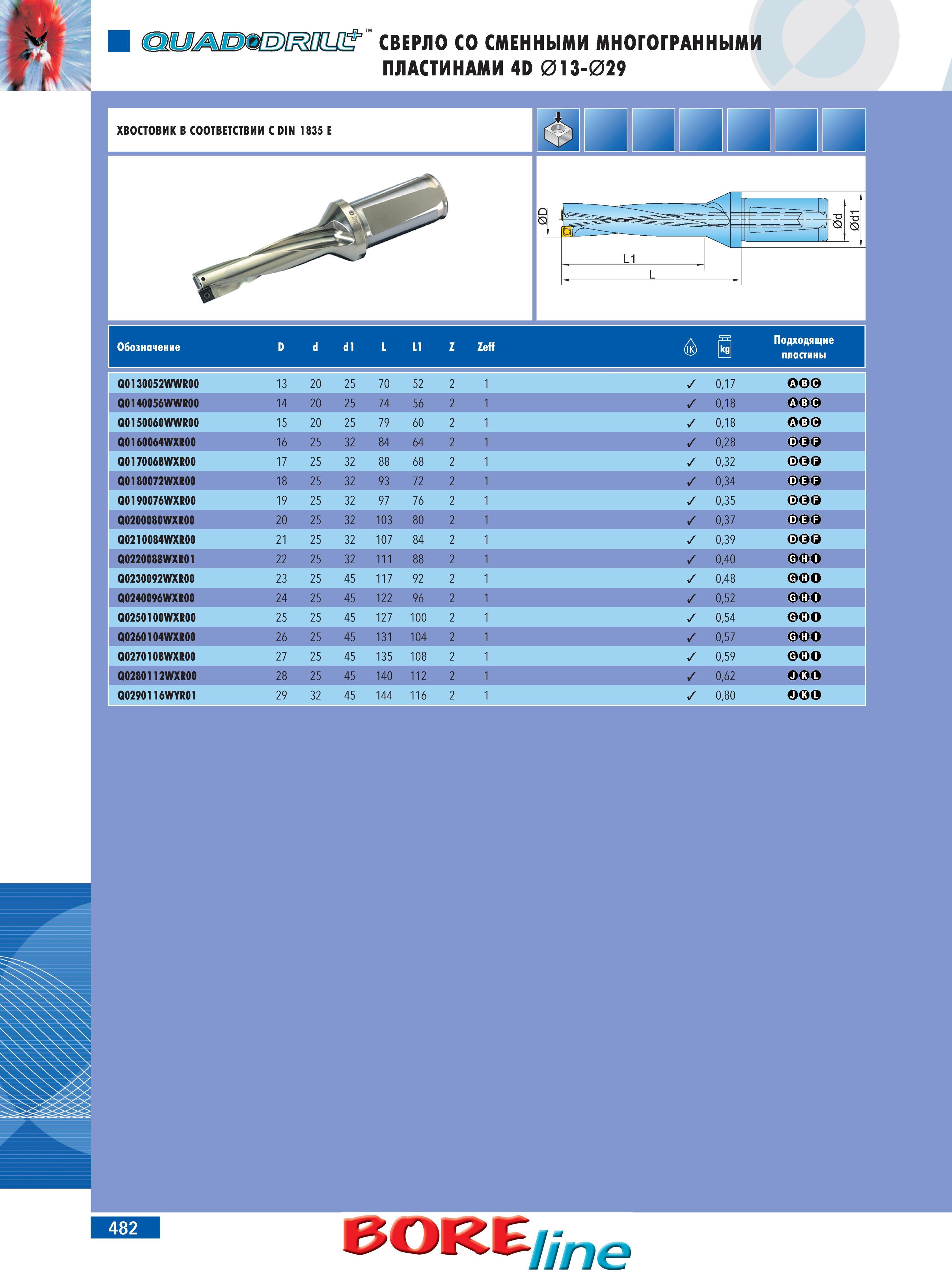

486 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.482

486 Сверло Ingersoll с режущими многогранными сменными пластинами 4D 013-029 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Обозначение D d d1 L L1 Z Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 482

Сверло Ingersoll с режущими многогранными сменными пластинами 4D 013-029 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Обозначение D d d1 L L1 Z

Сверло Ingersoll с режущими многогранными сменными пластинами 4D 013-029 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Обозначение D d d1 L L1 Z Zeff dK Подходящие пластины Q0130052WWR00 Резьбовой и осевой режущий инструмент Ingersoll 13 20 25 70 52 21 3 0,17 Q0140056WWR00 14 20 25 74 56 21 3 0,18 0 Q0150060WWR00 15 20 25 79 60 21 3 0,18 Q0160064WXR00 16 25 32 84 64 21 3 0,28 0 Q0170068WXR00 17 25 32 88 68 21 3 0,32 0 Q0180072WXR00 18 25 32 93 72 21 3 0,34 0 Q0190076WXR00 19 25 32 97 76 21 3 0,35 Q0200080WXR00 20 25 32 103 80 21 3 0,37 Q0210084WXR00 21 25 32 107 84 2 1 3 0,39 Q0220088WXR01 22 25 32 111 88 21 3 0,40 Q0230092WXR00 23 25 45 117 92 21 3 0,48 Q0240096WXR00 24 25 45 122 96 21 3 0,52 Q0250100WXR00 25 25 45 127 100 21 3 0,54 Q0260104WXR00 26 25 45 131 104 21 3 0,57 Q0270108WXR00 27 25 45 135 108 2 1 3 0,59 Q02801 12WXR00 28 25 45 140 112 21 3 0,62 Q02901 16WYR01 29 32 45 144 116 21 3 0,80 /пе
