Сверлильный специальный инструмент Tungaloy для механической обработки фаски отверстия Фасочная переходная втулка Фасочная пластина должна быть закреплена

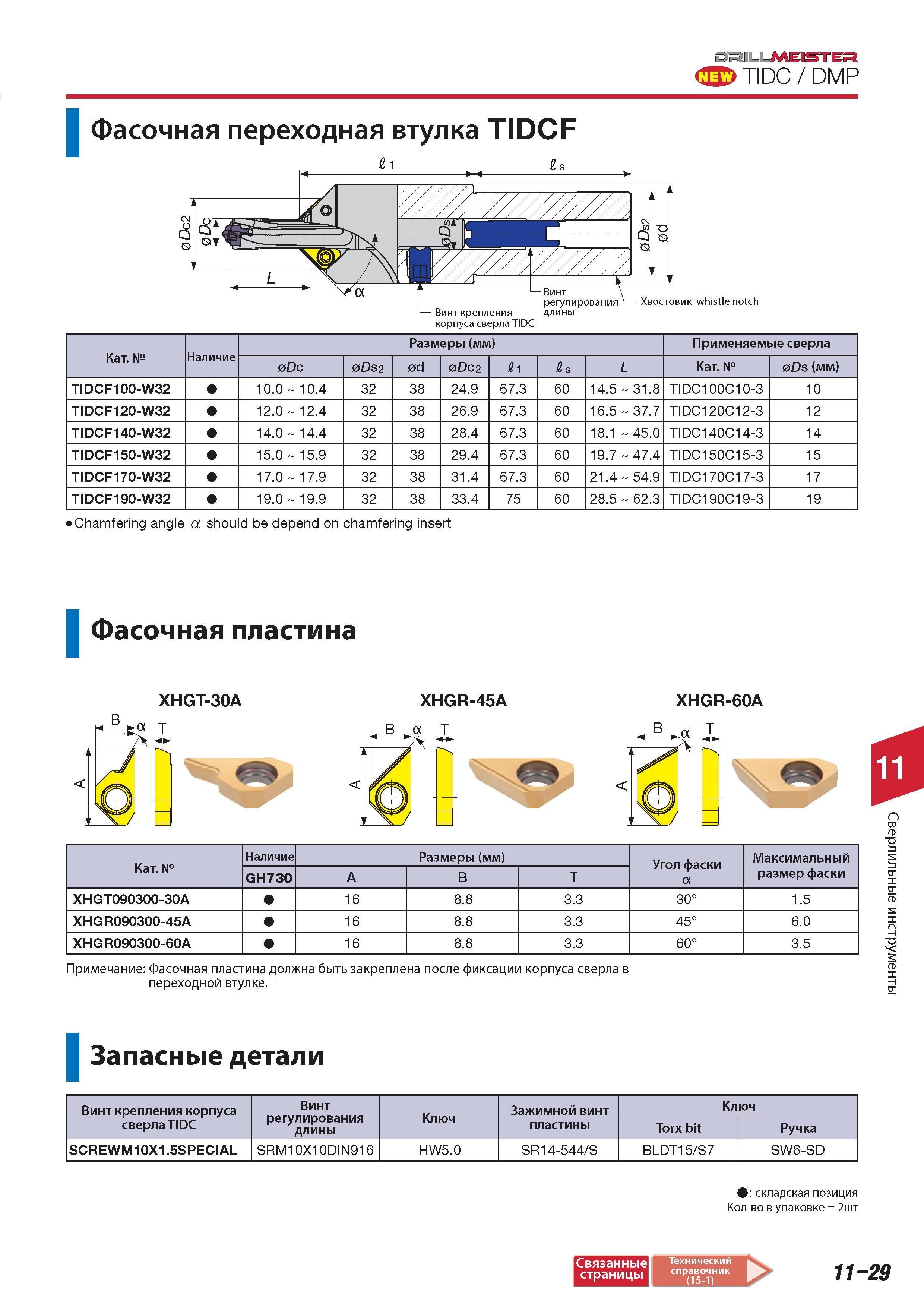

791 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-29

791 Сверлильный специальный инструмент Tungaloy для механической обработки фаски отверстия Фасочная переходная втулка Фасочная пластина должна быть закреплена Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-29

Сверлильный специальный инструмент Tungaloy для механической обработки фаски отверстия Фасочная переходная втулка Фасочная пластина должна быть закреплена

Сверлильный специальный инструмент Tungaloy для механической обработки фаски отверстия Фасочная переходная втулка Фасочная пластина должна быть закреплена после фиксации корпуса сверла в переходной втулке. Запасные детали Винт крепления корпуса сверла TIDC Винт регулирования длины Ключ Зажимной винт пластины Ключ Torx bit Ручка SCREWM10X1.5SPECIAL SRM10X10DIN916 HW5.0 SR14-544 S BLDT15 S7 SW6-SD :складская позиция Количество в упаковке 2шт Связанные Технический страницы справочник 11-29 Сверлильные инструменты DRILLMEISTER DMP TIDCF Ri Rs 1 Винт регулирования Винт крепления длины корпуса сверла TIDC Хвостовик whistle notch Категория Наличие Размеры (мм) Применяемые сверла Dc 0DS2 d 0DC2 Ri R s L Категория Ds (мм) TIDCF100-W32 10.0 10.4 32 38 24.9 67.3 60 14.5 31.8 TIDC100C10-3 10 TIDCF120-W32 12.0 12.4 32 38 26.9 67.3 60 16.5 37.7 TIDC120C12-3 12 TIDCF140-W32 14.0 14.4 32 38 28.4 67.3 60 18.1 45.0 TIDC140C14-3 14 TIDCF150-W32 15.0 15.9 32 38 29.4 67.3 60 19.7 47.4 TIDC150C15-3 15 TIDCF170-W32 17.0 17.9 32 38 31.4 67.3 60 21.4 54.9 TIDC170C17-3 17 TIDCF190-W32 19.0 19.9 32 38 33.4 75 60 28.5 62.3 TIDC190C19-3 19 Chamfering angle a should be depend on chamfering insert Фасочная пластина XHGT-30A XHGR-45A 1 a T rL 7 XHGR-60A T Категория Наличие Размеры (мм) Угол фаски a Максимальный размер фаски GH730 A B T XHGT090300-30A 16 8.8 3.3 3 1.5 XHGR090300-45A 16 8.8 3.3 4 о 6.0 XHGR090300-60A 16 8.8 3.3 6 3.5 Примечание
