HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

Сверлильный патрон ALBRECHT SBF-plus от Hahn Kolb Укороченная конструкция, с автоматическим зажимом, прецизионное исполнение, для правого хода. У данн

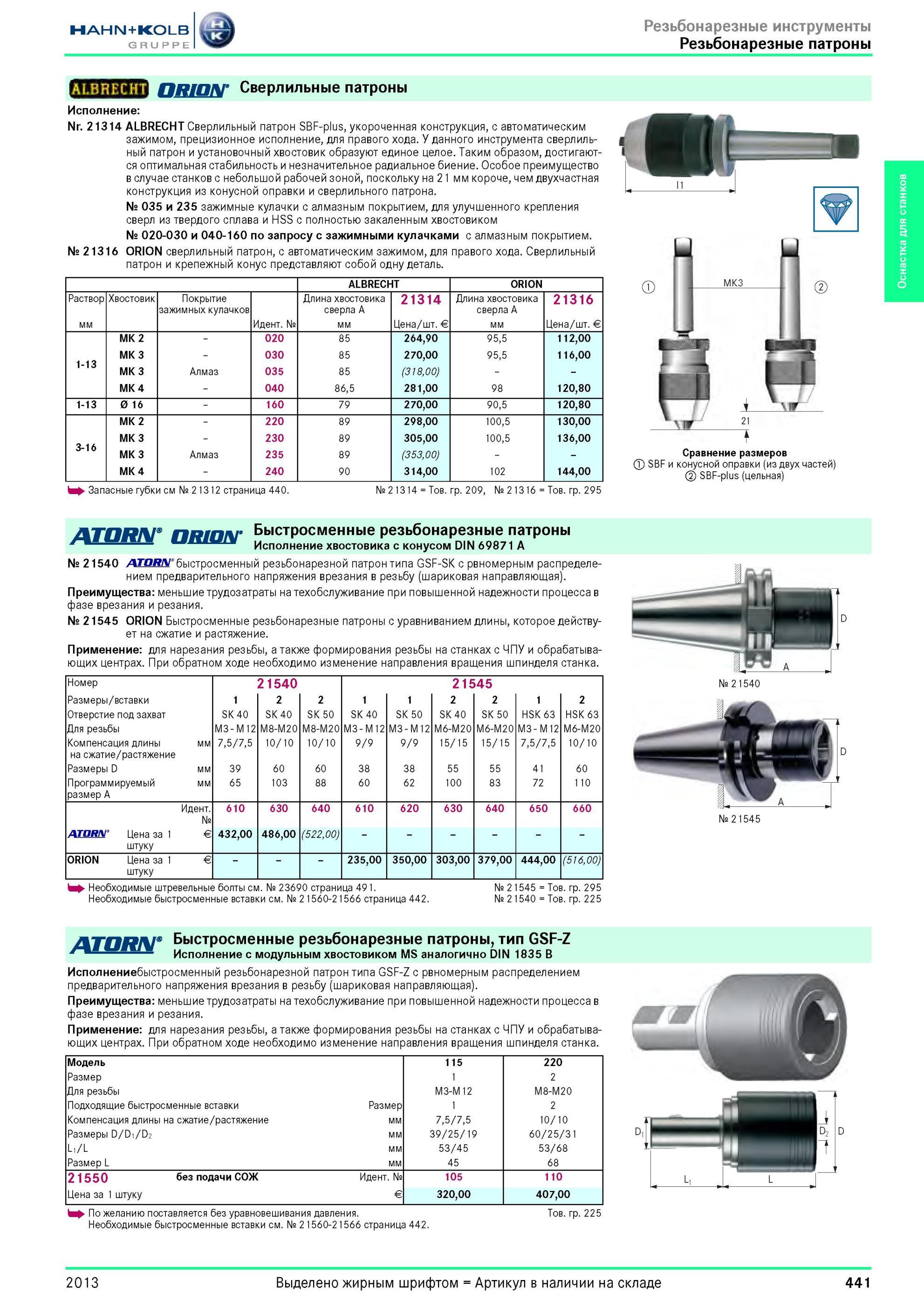

441 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.441

441 Сверлильный патрон ALBRECHT SBF-plus от Hahn Kolb Укороченная конструкция, с автоматическим зажимом, прецизионное исполнение, для правого хода. У данн Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 441

Сверлильный патрон ALBRECHT SBF-plus от Hahn Kolb Укороченная конструкция, с автоматическим зажимом, прецизионное исполнение, для правого хода. У данн

Сверлильный патрон ALBRECHT SBF-plus от Hahn Kolb Укороченная конструкция, с автоматическим зажимом, прецизионное исполнение, для правого хода. У данного инструмента сверлильный патрон и установочный хвостовик образуют единое целое. Таким образом, достигаются оптимальная стабильность и незначительное радиальное биение. Особое преимущество в случае станков с небольшой рабочей зоной, поскольку на 21 мм короче, чем двухчастная конструкция из конусной оправки и сверлильного патрона. № 035 и 235 зажимные кулачки с алмазным покрытием, для улучшенного крепления сверл из твердого сплава и HSS с полностью закаленным хвостовиком № 020-030 и 040-160 по запросу с зажимными кулачками с алмазным покрытием. № 21316 ORION сверлильный патрон, с автоматическим зажимом, для правого хода. Сверлильный патрон и крепежный конус представляют собой одну деталь. ALBRECHT ORION Раствор мм Хвостовик Покрытие зажимных кулачков Идентификационный номер № Длина хвостовика сверла A мм 21314 Цена / шт. Евро € Длина хвостовика сверла A мм 21316 Цена / шт. Евро € MK 2 020 85 264,90 95,5 112,00 MK 3 030 85 270,00 95,5 116,00 1-13 MK 3 Алмаз 035 85 (318,00) MK 4 040 86,5 281,00 98 120,80 1-13 0 16 160 79 270,00 90,5 120,80 MK 2 220 89 298,00 100,5 130,00 MK 3 230 89 305,00 100,5 136,00 3-16 MK 3 Алмаз 235 89 (353,00) MK 4 240 90 314,00 102 144,00 Запасные губки см № 21312 страница 440. № 21314 Товарная группа 209, № 21316 Товарная группа 295 Сравнение размеров SBF и конусной оправки (из двух частей) SBF-plus (цельная) Быстросменные резьбонарезные патроны Исполнение хвостовика с конусом DIN 69871 A № 21540 быстросменный резьбонарезной патрон типа GSF-SK с рвномерным распределе- нием предварительного напряжения врезания в резьбу (шариковая направляющая). Преимущества меньшие трудозатраты на техобслуживание при повышенной надежности процесса в фазе врезания и резания. № 21545 ORION Быстросменные резьбонарезные патроны с уравниванием длины, которое действует на сжатие и растяжение. Применение для нарезания резьбы, а также формирования резьбы на станках с ЧПУ и обрабатывающих центрах. При обратном ходе необходимо изменение направления вращения шпинделя станка. Номер Размеры/вставки Отверстие под захват Для резьбы Компенсация длины мм на сжатие/растяжение Размеры D мм Программируемый мм размер A 1 SK 40 M3 M 12 7,5/7,5 39 65 21540 2 SK 40 M8-M20 10/10 60 103 2 SK 50 M8-M20 10/10 60 88 1 SK 40 M3 M12 9/9 38 60 1 SK 50 M3 M12 9/9 38 62 215 2 SK 40 M6-M20 15/15 55 100 45 2 SK 50 M6-M20 15/15 55 83 1 HSK 63 M3 M12 7,5/7,5 41 72 2 HSK 63 M6-M20 10/10 60 110 Идентификационный номер № ATORN' Цена за 1 Евро € штуку 610 432,00 630 486,00 640 (522,00) 610 620 630 640 650 660 ORION Цена за 1 Евро € штуку 235,00 350,00 303,00 379,00 444,00 (516,00) № 21545 h Необходимые штревельные болты см. № 23690 страница 491. Необходимые быстросменные вставки см. № 21560-21566 страница 442. № 21545 Товарная группа 295 № 21540 Товарная группа 225 Быстросменные резьбонарезные патроны, тип GSF-Z Исполнение с модульным хвостовиком MS аналогично DIN 1835 B Исполнениебыстросменный резьбонарезной патрон типа GSF-Z с рвномерным распределением предварительного напряжения врезания в резьбу (шариковая направляющая). Преимущества меньшие трудозатраты на техобслуживание при повышенной надежности процесса в фазе врезания и резания. Применение для нарезания резьбы, а также формирования резьбы на станках с ЧПУ и обрабатывающих центрах. При обратном ходе необходимо изменение направления вращения шпинделя станка. Модель 115 220 Размер 1 2 Для резьбы M3-M12 M8-M20 Подходящие быстросменные вставки Размер 1 2 Компенсация длины на сжатие/растяжение мм 7,5/7,5 10/10 Размеры D/D1/D2 мм 39/25/19 60/25/31 L1/L мм 53/45 53/68 Размер L мм 45 68 21550 без подачи СОЖ Идентификационный номер № 105 110 Цена за 1 штуку Евро € 320,00 407,00 По желанию поставляется без уравновешивания давления. Необходимые быстросменные вставки см. № 21560-21566 страница 442. Товарная группа 225 D D 2013 441 Оснастка для станков Сверлильные патроны Исполнение Nr. 21314
