INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

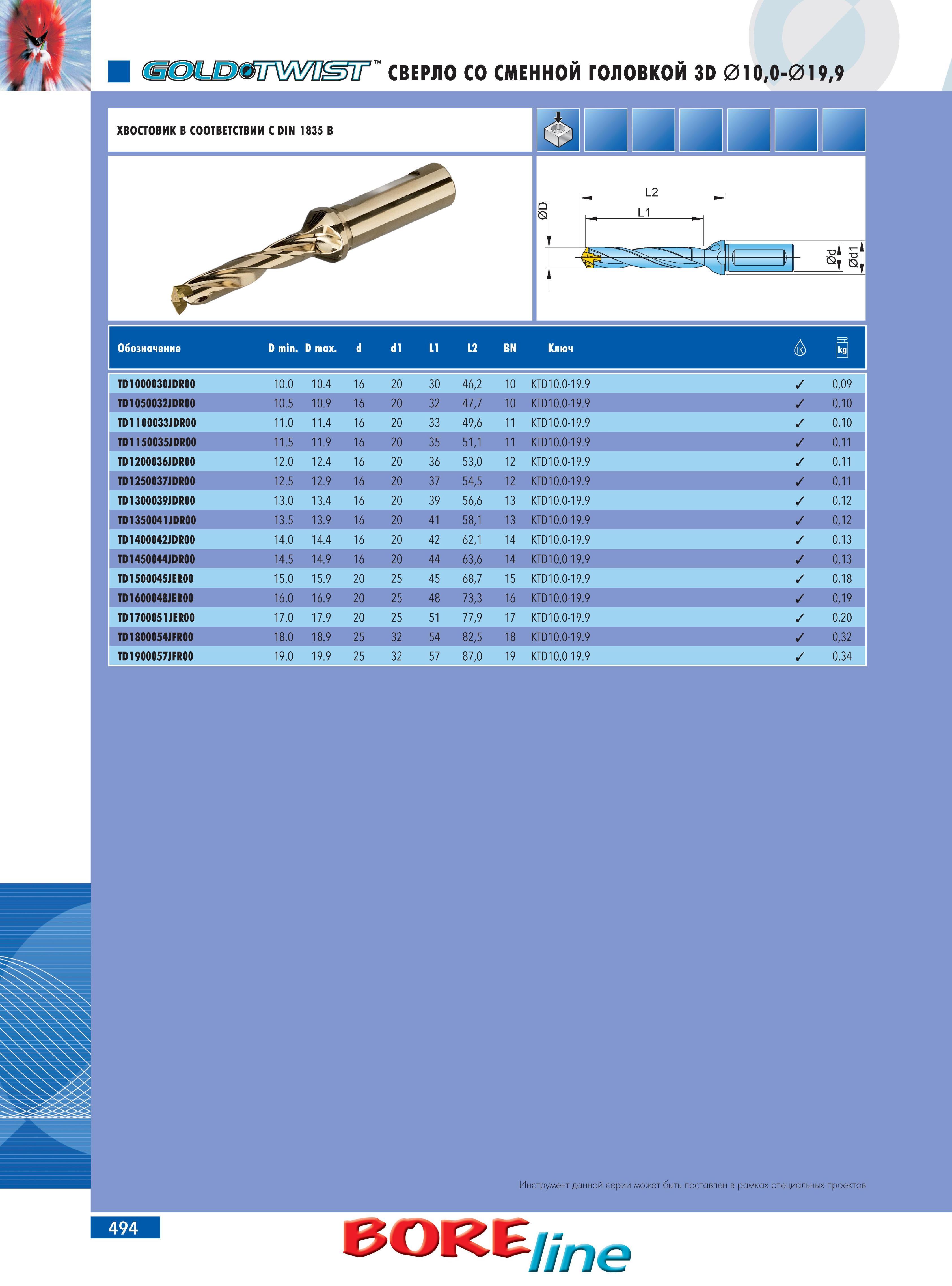

Сверлильный инструмент Ingersoll Режущий осевой инструмент сменной твердосплавной головкой для обработки отверстий до 3-х диаметров СВЕРЛО СО СМЕННОЙ ГОЛОВКОЙ 3

498 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.494

498 Сверлильный инструмент Ingersoll Режущий осевой инструмент сменной твердосплавной головкой для обработки отверстий до 3-х диаметров СВЕРЛО СО СМЕННОЙ ГОЛОВКОЙ 3 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 494

Сверлильный инструмент Ingersoll Режущий осевой инструмент сменной твердосплавной головкой для обработки отверстий до 3-х диаметров СВЕРЛО СО СМЕННОЙ ГОЛОВКОЙ 3

Сверлильный инструмент Ingersoll Режущий осевой инструмент сменной твердосплавной головкой для обработки отверстий до 3-х диаметров СВЕРЛО СО СМЕННОЙ ГОЛОВКОЙ 3D 010,0-019,9 Обозначение D min. D max. d d1 L1 L2 Ключ 1 TD1000030JDR00 10.0 10.4 6 20 30 46,2 10 KTD10.0-19.9 3 0,09 TD1050032JDR00 10.5 10.9 6 20 32 47,7 10 KTD10.0-19.9 3 0,10 TD1100033JDR00 11.0 11.4 6 20 33 49,6 11 KTD10.0-19.9 3 0,10 TD1150035JDR00 11.5 11.9 6 20 35 51,1 11 KTD10.0-19.9 3 0,11 TD1200036JDR00 12.0 12.4 6 20 36 53,0 12 KTD10.0-19.9 3 0,11 TD1250037JDR00 12.5 12.9 6 20 37 54,5 12 KTD10.0-19.9 3 0,11 TD1300039JDR00 13.0 13.4 6 20 39 56,6 13 KTD10.0-19.9 3 0,12 TD1350041JDR00 13.5 13.9 6 20 41 58,1 13 KTD10.0-19.9 3 0,12 TD1400042JDR00 14.0 14.4 6 20 42 62,1 14 KTD10.0-19.9 3 0,13 TD1450044JDR00 14.5 14.9 6 20 44 63,6 14 KTD10.0-19.9 3 0,13 TD1500045JER00 15.0 15.9 20 25 45 68,7 15 KTD10.0-19.9 3 0,18 TD1600048JER00 16.0 16.9 20 25 48 73,3 16 KTD10.0-19.9 3 0,19 TD1700051JER00 17.0 17.9 20 25 51 77,9 17 KTD10.0-19.9 3 0,20 TD1800054JFR00 18.0 18.9 25 32 54 82,5 18 KTD10.0-19.9 3 0,32 TD1900057JFR00 19.0 19.9 25 32 57 87,0 19 KTD10.0-19.9 3 0,34 Инструмент данной серии может быть поставлен в рамках специальных проектов Резьбовой и осевой режущий инструмент Ingersoll Хвостовик инструмента в соотвтствии со стандартом DIN 1835 B
