Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

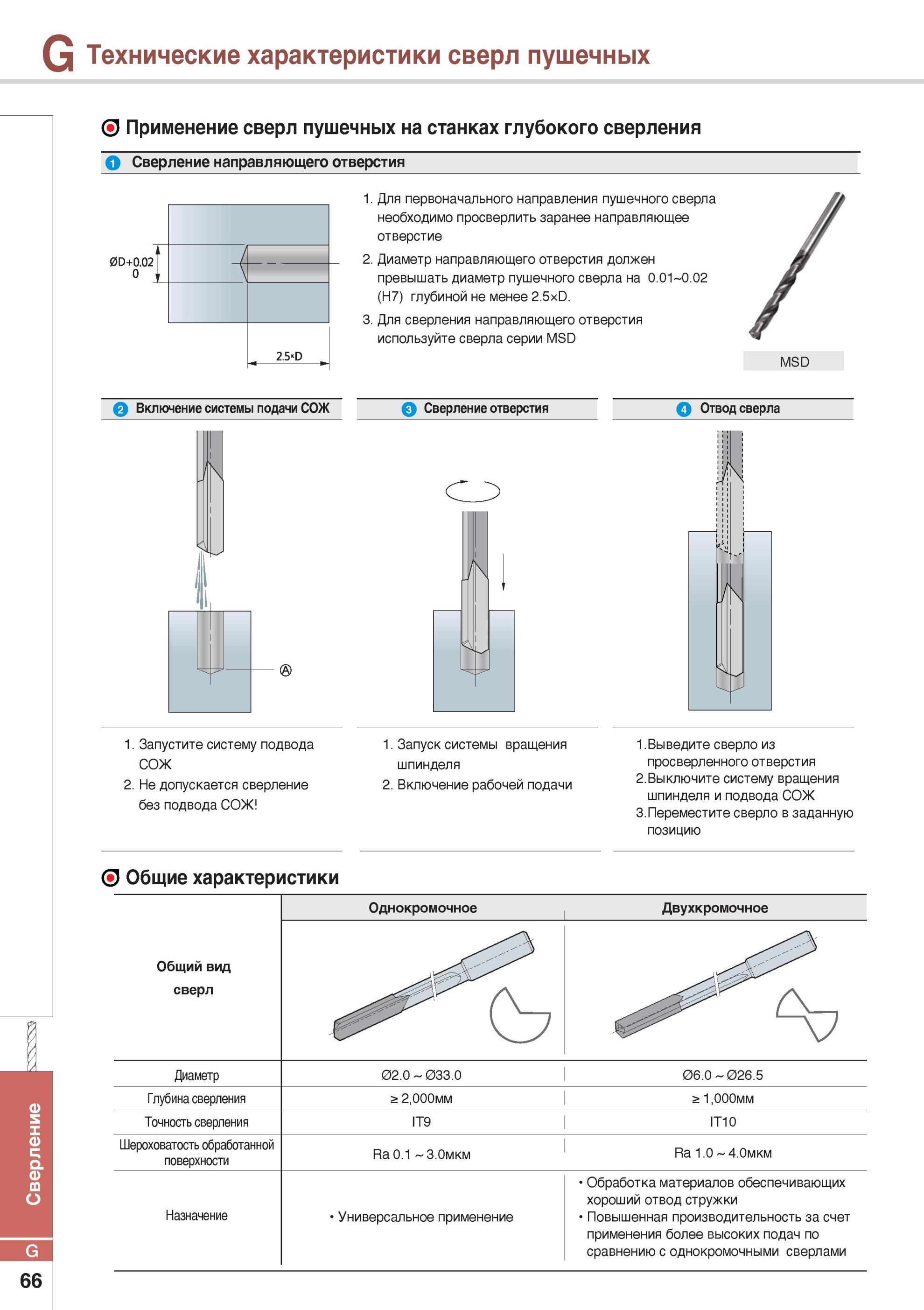

780 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G66

780 Сверление Технические характеристики сверл пушечных Применение сверл пушечных на станках глубокого сверления Сверление направляющего отверстия 1 Для первон Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G66

Сверление Технические характеристики сверл пушечных Применение сверл пушечных на станках глубокого сверления Сверление направляющего отверстия 1 Для первон

Сверление Технические характеристики сверл пушечных Применение сверл пушечных на станках глубокого сверления Сверление направляющего отверстия 1. Для первоначального направления пушечного сверла необходимо просверлить заранее направляющее отверстие 2. Диаметр направляющего отверстия должен превышать диаметр пушечного сверла на 0.01 0.02 (H7) глубиной не менее 2 D. 3. Для сверления направляющего отверстия используйте сверла серии MSD MSD 2\ Включение системы подачи СОЖ (э) Сверление отверстия (4 Отвод сверла 1. Запустите систему подвода СОЖ 2. Не допускается сверление без подвода СОЖ /К 1. Запуск системы вращения шпинделя 2. Включение рабочей подачи 1. Выведите сверло из просверленного отверстия 2.Выключите систему вращения шпинделя и подвода СОЖ 3. Переместите сверло в заданную позицию О Общие характеристики Однокромочное Двухкромочное Общий вид сверл Диаметр 02.0 033.0 06.0 026.5 Глубина сверления 2,000мм 1,000мм Точность сверления IT9 IT10 Шероховатость обработанной поверхности Ra 0.1 3.0мкм Ra 1.0 4.0мкм Назначение Универсальное применение Обработка материалов обеспечивающих хороший отвод стружки Повышенная производительность за счет применения более высоких подач по сравнению с однокромочными сверлами G 66
