Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

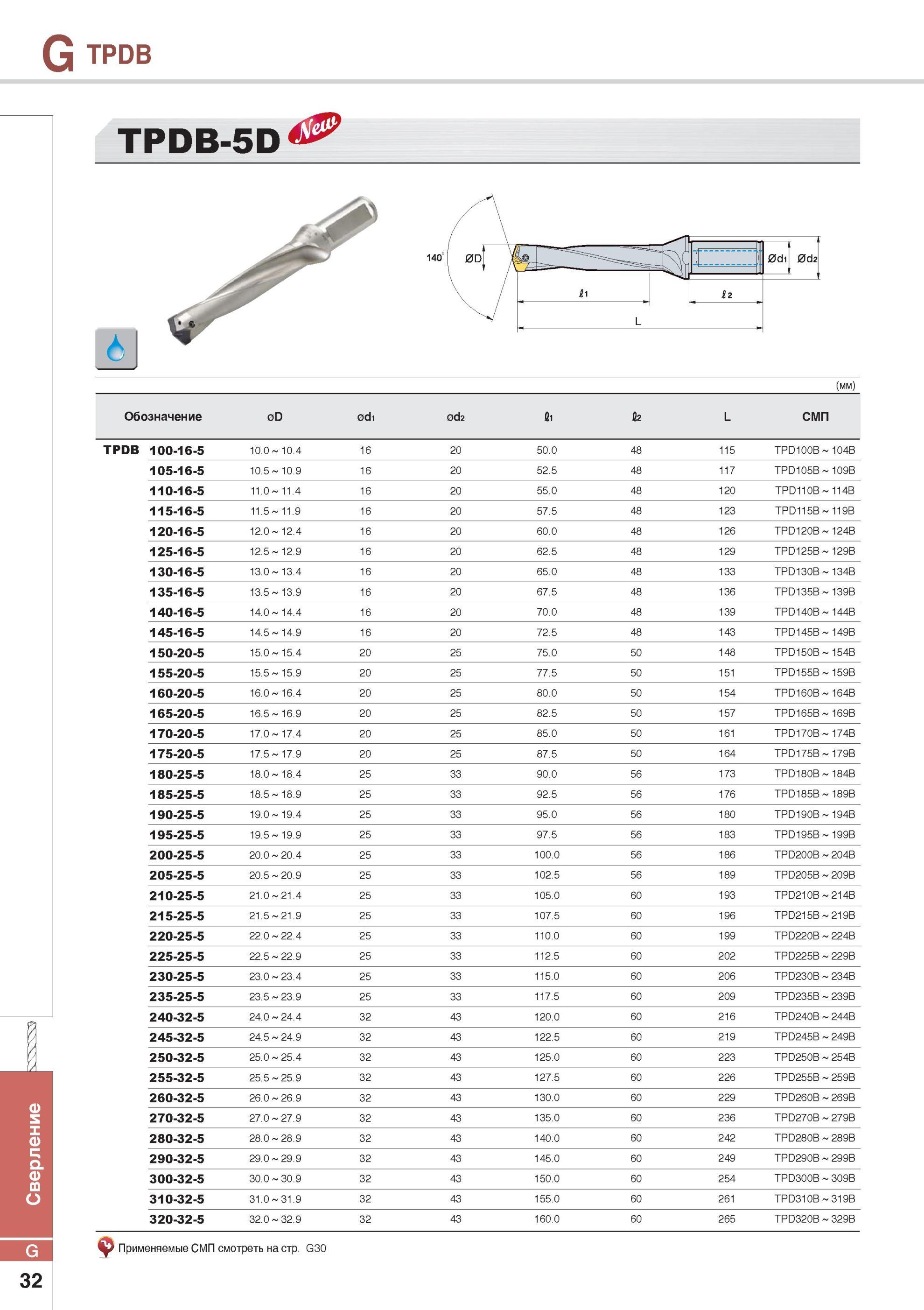

746 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G32

746 Сверление Сверла Korloy с механическим креплением режущих пластин TPDB TPDB-5D (мм) Обозначение 0D 0di 0d2 fii L СМП TPDB 100-16-5 10 0 10 4 16 20 50 0 48 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G32

Сверление Сверла Korloy с механическим креплением режущих пластин TPDB TPDB-5D (мм) Обозначение 0D 0di 0d2 fii L СМП TPDB 100-16-5 10 0 10 4 16 20 50 0 48

Сверление Сверла Korloy с механическим креплением режущих пластин TPDB TPDB-5D (мм) Обозначение 0D 0di 0d2 fii L СМП TPDB 100-16-5 10.0 10.4 16 20 50.0 48 115 TPD100B 104B 105-16-5 10.5 10.9 16 20 52.5 48 117 TPD105B 109B 110-16-5 11.0 11.4 16 20 55.0 48 120 TPD110B 114B 115-16-5 11.5 11.9 16 20 57.5 48 123 TPD115B 119B 120-16-5 12.0 12.4 16 20 60.0 48 126 TPD120B 124B 125-16-5 12.5 12.9 16 20 62.5 48 129 TPD125B 129B 130-16-5 13.0 13.4 16 20 65.0 48 133 TPD130B 134B 135-16-5 13.5 13.9 16 20 67.5 48 136 TPD135B 139B 140-16-5 14.0 14.4 16 20 70.0 48 139 TPD140B 144B 145-16-5 14.5 14.9 16 20 72.5 48 143 TPD145B 149B 150-20-5 15.0 15.4 20 25 75.0 50 148 TPD150B 154B 155-20-5 15.5 15.9 20 25 77.5 50 151 TPD155B 159B 160-20-5 16.0 16.4 20 25 80.0 50 154 TPD160B 164B 165-20-5 16.5 16.9 20 25 82.5 50 157 TPD165B 169B 170-20-5 17.0 17.4 20 25 85.0 50 161 TPD170B 174B 175-20-5 17.5 17.9 20 25 87.5 50 164 TPD175B 179B 180-25-5 18.0 18.4 25 33 90.0 56 173 TPD180B 184B 185-25-5 18.5 18.9 25 33 92.5 56 176 TPD185B 189B 190-25-5 19.0 19.4 25 33 95.0 56 180 TPD190B 194B 195-25-5 19.5 19.9 25 33 97.5 56 183 TPD195B 199B 200-25-5 20.0 20.4 25 33 100.0 56 186 TPD200B 204B 205-25-5 20.5 20.9 25 33 102.5 56 189 TPD205B 209B 210-25-5 21.0 21.4 25 33 105.0 60 193 TPD210B 214B 215-25-5 21.5 21.9 25 33 107.5 60 196 TPD215B 219B 220-25-5 22.0 22.4 25 33 110.0 60 199 TPD220B 224B 225-25-5 22.5 22.9 25 33 112.5 60 202 TPD225B 229B 230-25-5 23.0 23.4 25 33 115.0 60 206 TPD230B 234B 235-25-5 23.5 23.9 25 33 117.5 60 209 TPD235B 239B 240-32-5 24.0 24.4 32 43 120.0 60 216 TPD240B 244B 245-32-5 24.5 24.9 32 43 122.5 60 219 TPD245B 249B 250-32-5 25.0 25.4 32 43 125.0 60 223 TPD250B 254B 255-32-5 25.5 25.9 32 43 127.5 60 226 TPD255B 259B 260-32-5 26.0 26.9 32 43 130.0 60 229 TPD260B 269B 270-32-5 27.0 27.9 32 43 135.0 60 236 TPD270B 279B 280-32-5 28.0 28.9 32 43 140.0 60 242 TPD280B 289B 290-32-5 29.0 29.9 32 43 145.0 60 249 TPD290B 299B 300-32-5 30.0 30.9 32 43 150.0 60 254 TPD300B 309B 310-32-5 31.0 31.9 32 43 155.0 60 261 TPD310B 319B 320-32-5 32.0 32.9 32 43 160.0 60 265 TPD320B 329B G 32 ,. У Применяемые СМП смотреть на стр. G30
