Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

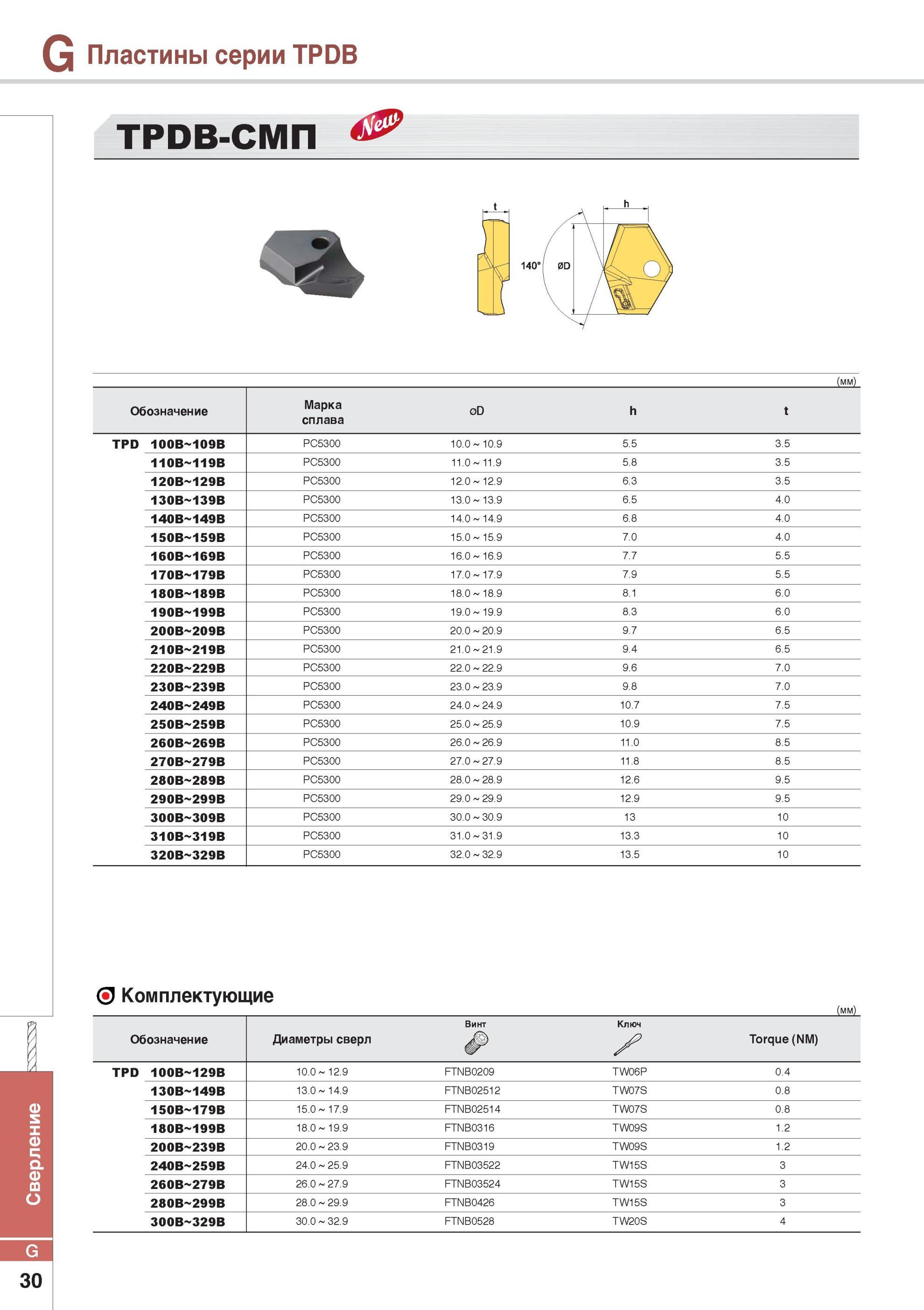

744 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G30

744 Сверление Сверла Korloy с механическим креплением режущих пластин Пластины серии TPDB TPDB-СМП (мм) Обозначение Марка сплава 0D h t TPD 100B-109B PC5300 10 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G30

Сверление Сверла Korloy с механическим креплением режущих пластин Пластины серии TPDB TPDB-СМП (мм) Обозначение Марка сплава 0D h t TPD 100B-109B PC5300 10

Сверление Сверла Korloy с механическим креплением режущих пластин Пластины серии TPDB TPDB-СМП (мм) Обозначение Марка сплава 0D h t TPD 100B-109B PC5300 10.0 10.9 5.5 3.5 110B 119B PC5300 11.0 11.9 5.8 3.5 120B 129B PC5300 12.0 12.9 6.3 3.5 130B 139B PC5300 13.0 13.9 6.5 4.0 140B 149B PC5300 14.0 14.9 6.8 4.0 150B 159B PC5300 15.0 15.9 7.0 4.0 160B 169B PC5300 16.0 16.9 7.7 5.5 170B 179B PC5300 17.0 17.9 7.9 5.5 180B 189B PC5300 18.0 18.9 8.1 6.0 190B 199B PC5300 19.0 19.9 8.3 6.0 200B 209B PC5300 20.0 20.9 9.7 6.5 210B 219B PC5300 21.0 21.9 9.4 6.5 220B 229B PC5300 22.0 22.9 9.6 7.0 230B 239B PC5300 23.0 23.9 9.8 7.0 240B 249B PC5300 24.0 24.9 10.7 7.5 250B 259B PC5300 25.0 25.9 10.9 7.5 260B 269B PC5300 26.0 26.9 11.0 8.5 270B 279B PC5300 27.0 27.9 11.8 8.5 280B 289B PC5300 28.0 28.9 12.6 9.5 290B 299B PC5300 29.0 29.9 12.9 9.5 300B 309B PC5300 30.0 30.9 13 10 310B 319B PC5300 31.0 31.9 13.3 10 320B 329B PC5300 32.0 32.9 13.5 10 О Комплектующие (мм) Обозначение Диаметры сверл Винт Ключ X Torque (NM) TPD 100B 129B 10.0 12.9 FTNB0209 TW06P 0.4 130B 149B 13.0 14.9 FTNB02512 TW07S 0.8 150B 179B 15.0 17.9 FTNB02514 TW07S 0.8 180B 199B 18.0 19.9 FTNB0316 TW09S 1.2 200B 239B 20.0 23.9 FTNB0319 TW09S 1.2 240B 259B 24.0 25.9 FTNB03522 TW15S 3 260B 279B 26.0 27.9 FTNB03524 TW15S 3 280B 299B 28.0 29.9 FTNB0426 TW15S 3 300B 329B 30.0 32.9 FTNB0528 TW20S 4 G 30
