MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

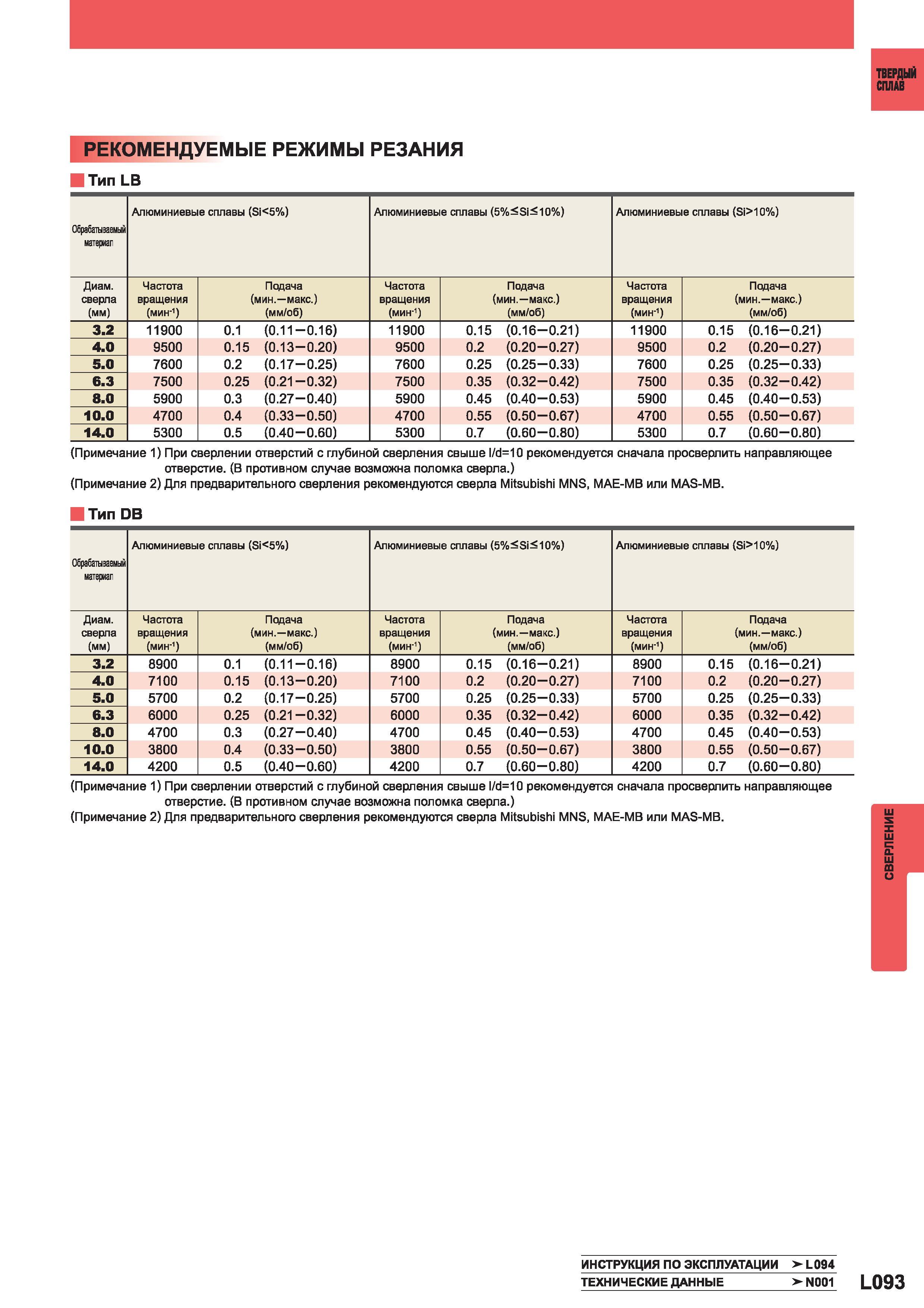

1171 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L093

1171 Сверление Рекомендуемые режимы резания Mitsubishi Тип LB Обрабатываемый материаг Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюмини Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L093

Сверление Рекомендуемые режимы резания Mitsubishi Тип LB Обрабатываемый материаг Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюмини

Сверление Рекомендуемые режимы резания Mitsubishi Тип LB Обрабатываемый материаг Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюминиевые сплавы (Si10%) Диаметр Частота Подача Частота Подача Частота Подача сверла вращения (мин. макс.) вращения (мин. макс.) вращения (мин. макс.) (мм) (мин-1) (мм/об) (мин-1) (мм/об) (мин-1) (мм/об) 3.2 11900 0.1 (0.11-0.16) 11900 0.15 (0.16-0.21) 11900 0.15 (0.16-0.21) 4.0 9500 0.15 (0.13-0.20) 9500 0.2 (0.20-0.27) 9500 0.2 (0.20-0.27) 5.0 7600 0.2 (0.17-0.25) 7600 0.25 (0.25-0.33) 7600 0.25 (0.25-0.33) 6.3 7500 0.25 (0.21 -0.32) 7500 0.35 (0.32-0.42) 7500 0.35 (0.32-0.42) 8.0 5900 0.3 (0.27-0.40) 5900 0.45 (0.40-0.53) 5900 0.45 (0.40-0.53) 10.0 4700 0.4 (0.33-0.50) 4700 0.55 (0.50-0.67) 4700 0.55 (0.50-0.67) 14.0 5300 0.5 (0.40-0.60) 5300 0.7 (0.60-0.80) 5300 0.7 (0.60-0.80) (Примечание 1) При сверлении отверстий с глубиной сверления свыше l d10 рекомендуется сначала просверлить направляющее отверстие. (В противном случае возможна поломка сверла.) (Примечание 2) Для предварительного сверления рекомендуются сверла Mitsubishi MNS МАЕ-МВ или MAS-MB. Тип DB Обрабатываемый материал Алюминиевые сплавы (Si5%) Алюминиевые сплавы (5% Si 10%) Алюминиевые сплавы (Si10%) Диаметр Частота Подача Частота Подача Частота Подача сверла вращения (мин. макс.) вращения (мин. макс.) вращения (мин. макс.) (мм) (мин-1) (мм/об) (мин-1) (мм/об) (мин-1) (мм/об) 3.2 8900 0.1 (0.11-0.16) 8900 0.15 (0.16-0.21) 8900 0.15 (0.16-0.21) 4.0 7100 0.15 (0.13-0.20) 7100 0.2 (0.20-0.27) 7100 0.2 (0.20-0.27) 5.0 5700 0.2 (0.17-0.25) 5700 0.25 (0.25-0.33) 5700 0.25 (0.25-0.33) 6.3 6000 0.25 (0.21 -0.32) 6000 0.35 (0.32-0.42) 6000 0.35 (0.32-0.42) 8.0 4700 0.3 (0.27-0.40) 4700 0.45 (0.40-0.53) 4700 0.45 (0.40-0.53) 10.0 3800 0.4 (0.33-0.50) 3800 0.55 (0.50-0.67) 3800 0.55 (0.50-0.67) 14.0 4200 0.5 (0.40-0.60) 4200 0.7 (0.60-0.80) 4200 0.7 (0.60-0.80) (Примечание 1) При сверлении отверстий с глубиной сверления свыше l d10 рекомендуется сначала просверлить направляющее отверстие. (В противном случае возможна поломка сверла.) (Примечание 2) Для предварительного сверления рекомендуются сверла Mitsubishi MNS МАЕ-МВ или MAS-MB. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ L094 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 L093 Твердый сплав




См.также / See also :

Сверла Mitsubishi монолитные, с напайными и сменными режущими пластинами



Сверла Конструкция / Parts of a drill

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Формулы для расчета сверления / Formulas for drilling

Диаметр отверстия под резьбу / Tap drill sizes

Сверление отверстий в металле / Drill a hole in metal

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Обработка глубоких отверстий / Deep hole drilling




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1168 Монолитные твердосплавные свёрла Mitsubishi Диаметр сверла D1 (мм) S i (I d) Наличие Обозначение Размеры (мм)H Диаметр сверла D1 (мм) а Глубина с Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0901168 1169 Цельные твердосплавные сверла Mitsubishi Диаметр сверла D1 (мм) S i (I d) Наличие Обозначение Размеры (мм)H TF15 L1 L2 L3 L9 D4 3 Твердый сплав M Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0911169 1170 Монолитные твердосплавные свёрла Mitsubishi MI IS Диаметр сверла D1 (мм) S i (I d) Наличие Обозначение Размеры (мм)H TF15 L1 L2 L3 L9 D4 3 MNS192 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0921170 1172 Монолитные твердосплавные свёрла Mitsubishi УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СЕРИИ MNS L/ D 3 5 8 Крепление сверла Цанговый патрон с упорным подшипником Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0941172 1173 Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0951173 Наглядные указания японской промышленной компании Митсубиси по построению технологического процесса при сверлении отверстий1174 Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. L0961174 Механическая обработка чугуна алюминия и алюмиевых сплавов на металлорежущих станках Монолитные твердосплавные спиральные сверла Mitsubishi МАЕ MAS
