Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




764 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G50

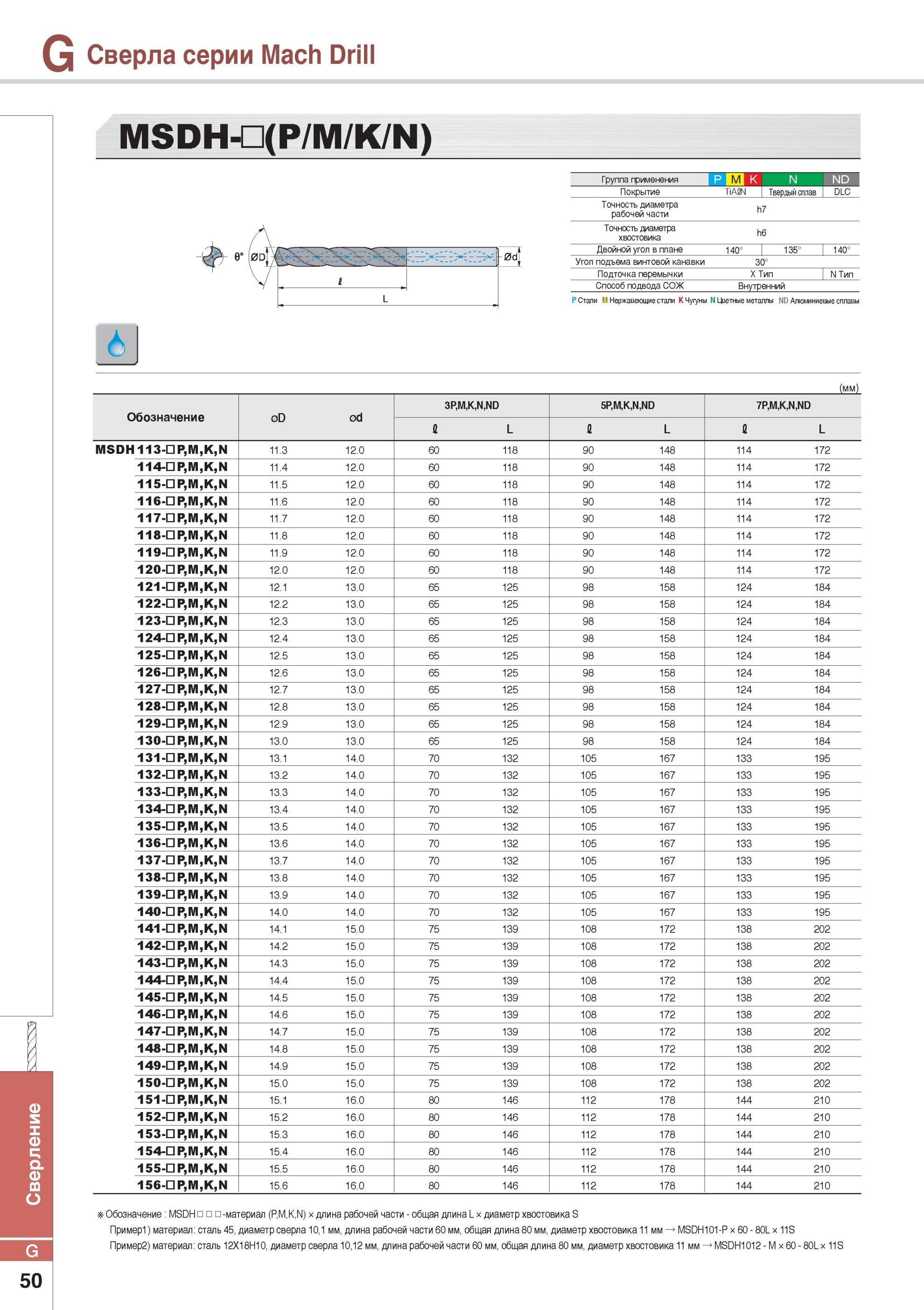

764 Сверла серии Mach Drill MSDH (P/M/K/N) Группа применения Покрытие Точность диаметра рабочей части Точность диаметра хвостовика В M К N TAN Твердый сплав h7 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G50

Сверла серии Mach Drill MSDH (P/M/K/N) Группа применения Покрытие Точность диаметра рабочей части Точность диаметра хвостовика В M К N TAN Твердый сплав h7

Сверла серии Mach Drill MSDH (P/M/K/N) Группа применения Покрытие Точность диаметра рабочей части Точность диаметра хвостовика В M К N TAN Твердый сплав h7 h6 Сверление Сверла Korloy твердосплавные монолитные по металлу ND DLC -0d Двойной угол в плане Угол подъема винтовой канавки о140° /1. 1 Подточка перемычки Способ подвода СОЖ X Тип Внутренний N Тип P Стали M Нержавеющие стали K Чугуны N Цветные металлы ND Алюминиевые сплавы (мм) Обозначение 3P,M,K,N,ND 5P,M,K,N,ND 7P,M,K,N,ND а L L fi L MSDH113-D P,M,K,N 11.3 12.0 60 118 90 148 114 172 114-П P,M,K,N 11.4 12.0 60 118 90 148 114 172 115-П P,M,K,N 11.5 12.0 60 118 90 148 114 172 116-П P,M,K,N 11.6 12.0 60 118 90 148 114 172 117-П P,M,K,N 11.7 12.0 60 118 90 148 114 172 118-П P,M,K,N 11.8 12.0 60 118 90 148 114 172 119-П P,M,K,N 11.9 12.0 60 118 90 148 114 172 120-П P,M,K,N 12.0 12.0 60 118 90 148 114 172 121-П P,M,K,N 12.1 13.0 65 125 98 158 124 184 122-П P,M,K,N 12.2 13.0 65 125 98 158 124 184 123-П P,M,K,N 12.3 13.0 65 125 98 158 124 184 124-П P,M,K,N 12.4 13.0 65 125 98 158 124 184 125-П P,M,K,N 12.5 13.0 65 125 98 158 124 184 126-П P,M,K,N 12.6 13.0 65 125 98 158 124 184 127-П P,M,K,N 12.7 13.0 65 125 98 158 124 184 128-П P,M,K,N 12.8 13.0 65 125 98 158 124 184 129-П P,M,K,N 12.9 13.0 65 125 98 158 124 184 130-П P,M,K,N 13.0 13.0 65 125 98 158 124 184 131-П P,M,K,N 13.1 14.0 70 132 105 167 133 195 132-П P,M,K,N 13.2 14.0 70 132 105 167 133 195 133-П P,M,K,N 13.3 14.0 70 132 105 167 133 195 134-П P,M,K,N 13.4 14.0 70 132 105 167 133 195 135-П P,M,K,N 13.5 14.0 70 132 105 167 133 195 136-П P,M,K,N 13.6 14.0 70 132 105 167 133 195 137-П P,M,K,N 13.7 14.0 70 132 105 167 133 195 138-П P,M,K,N 13.8 14.0 70 132 105 167 133 195 139-П P,M,K,N 13.9 14.0 70 132 105 167 133 195 140-П P,M,K,N 14.0 14.0 70 132 105 167 133 195 141-П P,M,K,N 14.1 15.0 75 139 108 172 138 202 142-П P,M,K,N 14.2 15.0 75 139 108 172 138 202 143-П P,M,K,N 14.3 15.0 75 139 108 172 138 202 144-П P,M,K,N 14.4 15.0 75 139 108 172 138 202 145-П P,M,K,N 14.5 15.0 75 139 108 172 138 202 146-П P,M,K,N 14.6 15.0 75 139 108 172 138 202 147-П P,M,K,N 14.7 15.0 75 139 108 172 138 202 148-П P,M,K,N 14.8 15.0 75 139 108 172 138 202 149-П P,M,K,N 14.9 15.0 75 139 108 172 138 202 150-П P,M,K,N 15.0 15.0 75 139 108 172 138 202 151-П P,M,K,N 15.1 16.0 80 146 112 178 144 210 152-П P,M,K,N 15.2 16.0 80 146 112 178 144 210 153-П P,M,K,N 15.3 16.0 80 146 112 178 144 210 154-П P,M,K,N 15.4 16.0 80 146 112 178 144 210 155-П P,M,K,N 15.5 16.0 80 146 112 178 144 210 156-П P,M,K,N 15.6 16.0 80 146 112 178 144 210 Обозначение MSDHnnn-материал (P,M,K,N) х длина рабочей части - общая длина L х диаметр хвостовика S Пример1) материал сталь 45, диаметр сверла 10,1 мм, длина рабочей части 60 мм, общая длина 80 мм, диаметр хвостовика 11 мм MSDH101-P х 60 - 80L х 11S Пример2) материал сталь 12Х18Н10, диаметр сверла 10,12 мм, длина рабочей части 60 мм, общая длина 80 мм, диаметр хвостовика 11 мм MSDH1012 - M х 60 - 80L х 11S G 50
