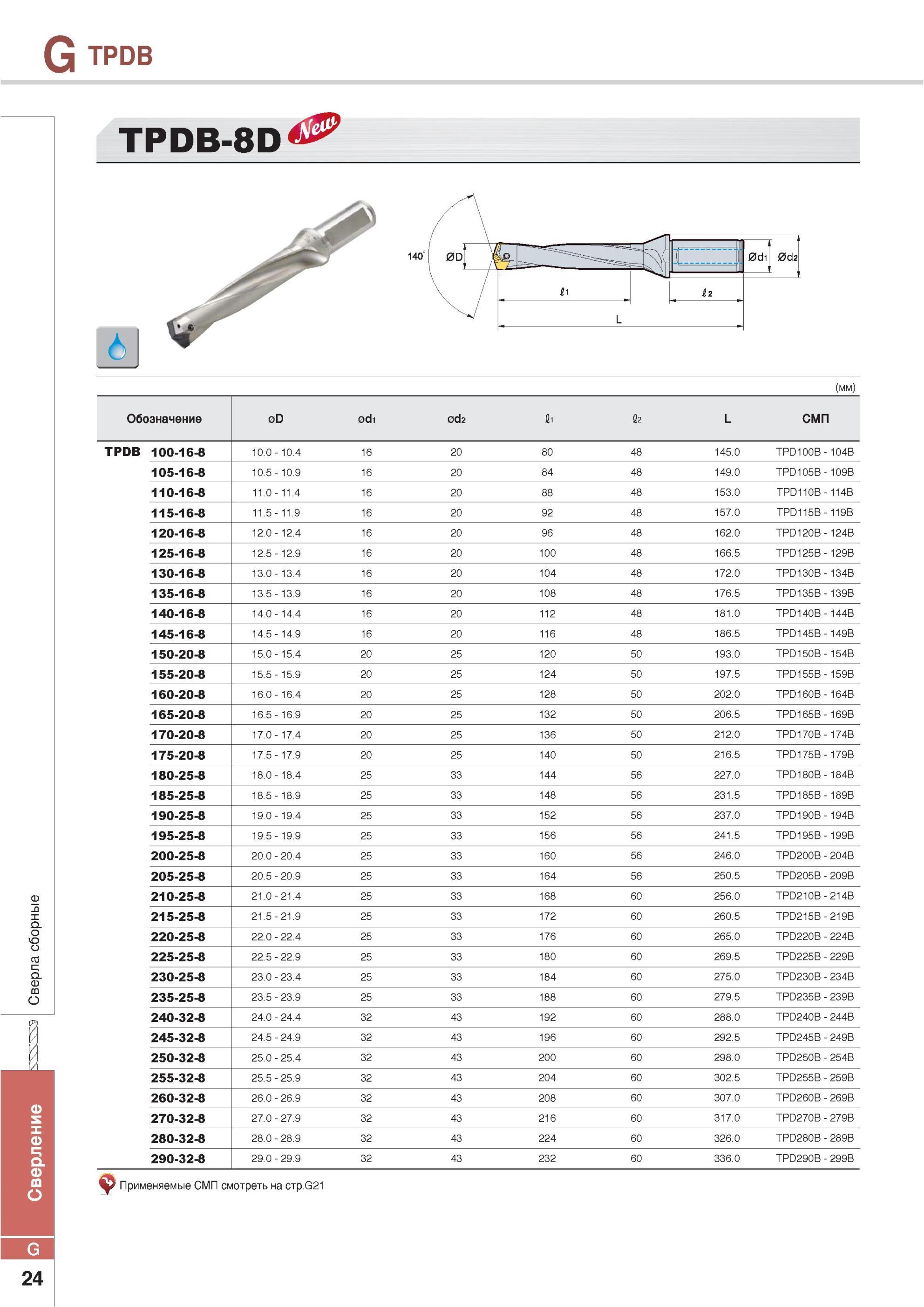

728 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G24

728 Сверла сборные Korloy TPDB TPDB-8D Обозначение Сверление 0D 0di 0d2 2 L СМП TPDB 100-16-8 10 0 10 4 16 20 80 48 145 0 TPD100B-104B 105-16-8 10 5 10 9 16 20 Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G24

Сверла сборные Korloy TPDB TPDB-8D Обозначение Сверление 0D 0di 0d2 2 L СМП TPDB 100-16-8 10 0 10 4 16 20 80 48 145 0 TPD100B-104B 105-16-8 10 5 10 9 16 20

Сверла сборные Korloy TPDB TPDB-8D Обозначение Сверление 0D 0di 0d2 2 L СМП TPDB 100-16-8 10.0 10.4 16 20 80 48 145.0 TPD100B-104B 105-16-8 10.5 10.9 16 20 84 48 149.0 TPD105B- 109B 110-16-8 11.0 11.4 16 20 88 48 153.0 TPD110B 114B 115-16-8 11.5 11.9 16 20 92 48 157.0 TPD115B 119B 120-16-8 12.0 12.4 16 20 96 48 162.0 TPD120B-124B 125-16-8 12.5 12.9 16 20 100 48 166.5 TPD125B- 129B 130-16-8 13.0 13.4 16 20 104 48 172.0 TPD130B- 134B 135-16-8 13.5 13.9 16 20 108 48 176.5 TPD135B- 139B 140-16-8 14.0 14.4 16 20 112 48 181.0 TPD140B- 144B 145-16-8 14.5 14.9 16 20 116 48 186.5 TPD145B- 149B 150-20-8 15.0 15.4 20 25 120 50 193.0 TPD150B- 154B 155-20-8 15.5 15.9 20 25 124 50 197.5 TPD155B- 159B 160-20-8 16.0 16.4 20 25 128 50 202.0 TPD160B- 164B 165-20-8 16.5 16.9 20 25 132 50 206.5 TPD165B- 169B 170-20-8 17.0 17.4 20 25 136 50 212.0 TPD170B- 174B 175-20-8 17.5 17.9 20 25 140 50 216.5 TPD175B- 179B 180-25-8 18.0 18.4 25 33 144 56 227.0 TPD180B- 184B 185-25-8 18.5 18.9 25 33 148 56 231.5 TPD185B- 189B 190-25-8 19.0 19.4 25 33 152 56 237.0 TPD190B- 194B 195-25-8 19.5 19.9 25 33 156 56 241.5 TPD195B- 199B 200-25-8 20.0 20.4 25 33 160 56 246.0 TPD200B 204B 205-25-8 20.5 20.9 25 33 164 56 250.5 TPD205B 209B 210-25-8 21.0 21.4 25 33 168 60 256.0 TPD210B-214B 215-25-8 21.5 21.9 25 33 172 60 260.5 TPD215B-219B 220-25-8 22.0 22.4 25 33 176 60 265.0 TPD220B 224B 225-25-8 22.5 22.9 25 33 180 60 269.5 TPD225B 229B 230-25-8 23.0 23.4 25 33 184 60 275.0 TPD230B 234B 235-25-8 23.5 23.9 25 33 188 60 279.5 TPD235B 239B 240-32-8 24.0 24.4 32 43 192 60 288.0 TPD240B 244B 245-32-8 24.5 24.9 32 43 196 60 292.5 TPD245B 249B 250-32-8 25.0 25.4 32 43 200 60 298.0 TPD250B 254B 255-32-8 25.5 25.9 32 43 204 60 302.5 TPD255B 259B 260-32-8 26.0 26.9 32 43 208 60 307.0 TPD260B 269B 270-32-8 27.0 27.9 32 43 216 60 317.0 TPD270B 279B 280-32-8 28.0 28.9 32 43 224 60 326.0 TPD280B 289B 290-32-8 29.0 29.9 32 43 232 60 336.0 TPD290B 299B .„у Применяемые СМП смотреть на CTp.G21 G 24
