Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

Сверла монолитные Korloy из твердого сплава для сверловки цилиндрических отверстий в стали чугуне и цветных металлах

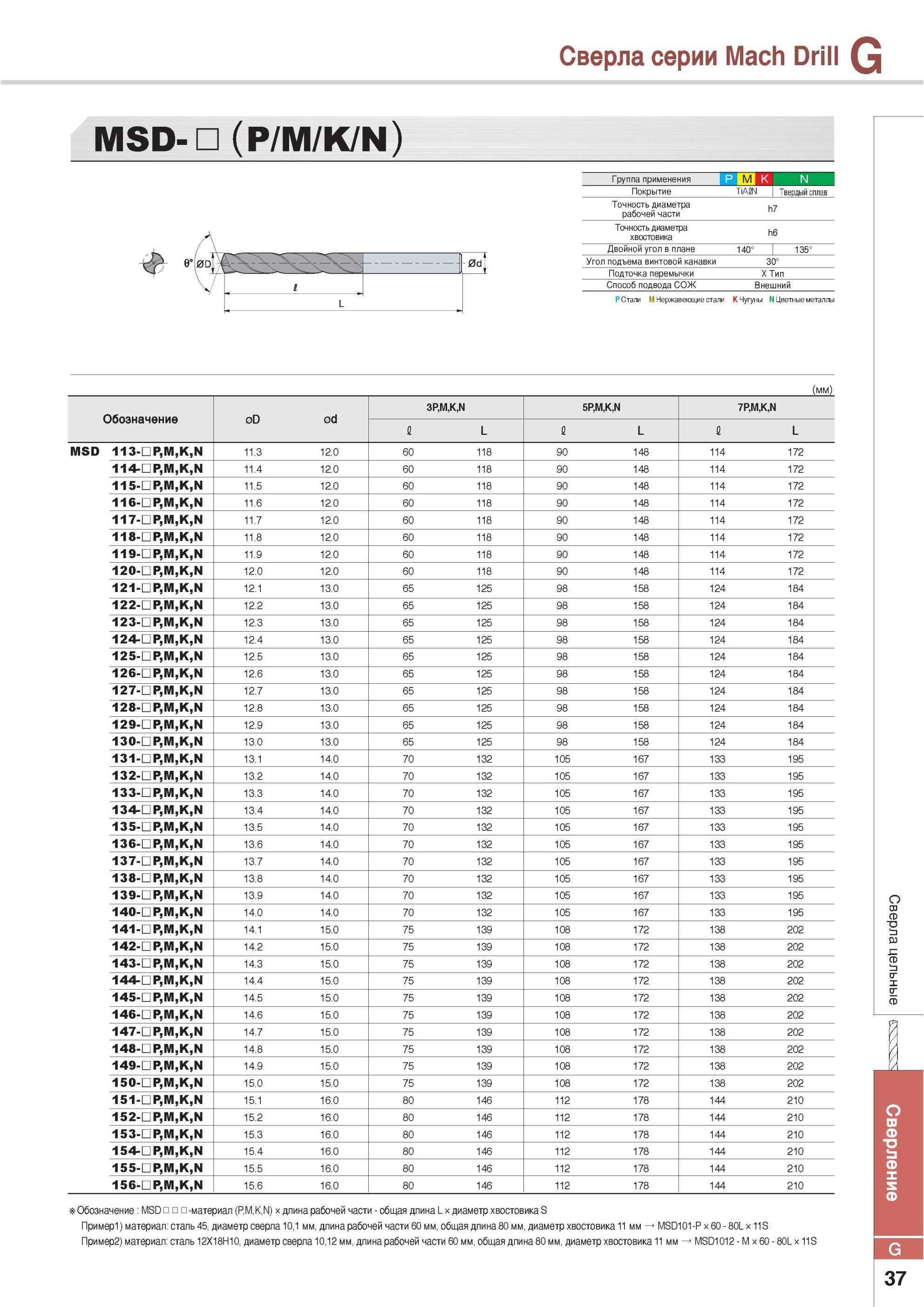

741 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G37

741 Сверла цельные Korloy серии Mach Drill G MSD-U(P/M/K/N) Группа применения M K N Покрытие TiAlN Твердый сплав Точность диаметра рабочей части h7 Точность ди Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G37

Сверла монолитные Korloy из твердого сплава для сверловки цилиндрических отверстий в стали чугуне и цветных металлах

Сверла цельные Korloy серии Mach Drill G MSD-U(P/M/K/N) Группа применения M K N Покрытие TiAlN Твердый сплав Точность диаметра рабочей части h7 Точность диаметра хвостовика h6 Двойной угол в плане 140° 135° Угол подъема винтовой канавки 30° Подточка перемычки X Тип Способ подвода СОЖ Внешний Сверление Сверла P Стали M Нержавеющие стали K Чугуны N Цветные металлы Обозначение d 0 D 0 3P,M,K,N 5P,M,K,N 7P,M,K,N fi L fi L fi L MSD 113-LP,M,K,N 11.3 12.0 60 118 90 148 114 172 114-LP,M,K,N 11.4 12.0 60 118 90 148 114 172 115-DP,M,K,N 11.5 12.0 60 118 90 148 114 172 116-LP,M,K,N 11.6 12.0 60 118 90 148 114 172 117-DP,M,K,N 11.7 12.0 60 118 90 148 114 172 118-LP,M,K,N 11.8 12.0 60 118 90 148 114 172 119-LP,M,K,N 11.9 12.0 60 118 90 148 114 172 120-LP,M,K,N 12.0 12.0 60 118 90 148 114 172 121-LP,M,K,N 12.1 13.0 65 125 98 158 124 184 122-LP,M,K,N 12.2 13.0 65 125 98 158 124 184 123-LP,M,K,N 12.3 13.0 65 125 98 158 124 184 124-LP,M,K,N 12.4 13.0 65 125 98 158 124 184 125-LP,M,K,N 12.5 13.0 65 125 98 158 124 184 126-LP,M,K,N 12.6 13.0 65 125 98 158 124 184 127-LP,M,K,N 12.7 13.0 65 125 98 158 124 184 128-LP,M,K,N 12.8 13.0 65 125 98 158 124 184 129-LP,M,K,N 12.9 13.0 65 125 98 158 124 184 130-LP,M,K,N 13.0 13.0 65 125 98 158 124 184 131-LP,M,K,N 13.1 14.0 70 132 105 167 133 195 132-LP,M,K,N 13.2 14.0 70 132 105 167 133 195 133-LP,M,K,N 13.3 14.0 70 132 105 167 133 195 134-LP,M,K,N 13.4 14.0 70 132 105 167 133 195 135-LP,M,K,N 13.5 14.0 70 132 105 167 133 195 136-LP,M,K,N 13.6 14.0 70 132 105 167 133 195 137-LP,M,K,N 13.7 14.0 70 132 105 167 133 195 138-LP,M,K,N 13.8 14.0 70 132 105 167 133 195 139-LP,M,K,N 13.9 14.0 70 132 105 167 133 195 140-LP,M,K,N 14.0 14.0 70 132 105 167 133 195 141-LP,M,K,N 14.1 15.0 75 139 108 172 138 202 142-LP,M,K,N 14.2 15.0 75 139 108 172 138 202 143-LP,M,K,N 14.3 15.0 75 139 108 172 138 202 144-LP,M,K,N 14.4 15.0 75 139 108 172 138 202 145-LP,M,K,N 14.5 15.0 75 139 108 172 138 202 146-LP,M,K,N 14.6 15.0 75 139 108 172 138 202 147-DP,M,K,N 14.7 15.0 75 139 108 172 138 202 148-LP,M,K,N 14.8 15.0 75 139 108 172 138 202 149-LP,M,K,N 14.9 15.0 75 139 108 172 138 202 150-LP,M,K,N 15.0 15.0 75 139 108 172 138 202 151-LP,M,K,N 15.1 16.0 80 146 112 178 144 210 152-LP,M,K,N 15.2 16.0 80 146 112 178 144 210 153-LP,M,K,N 15.3 16.0 80 146 112 178 144 210 154-LP,M,K,N 15.4 16.0 80 146 112 178 144 210 155-LP,M,K,N 15.5 16.0 80 146 112 178 144 210 156-LP,M,K,N 15.6 16.0 80 146 112 178 144 210 Обозначение MSDnnn-материал (P,M,K,N) х Пример1) материал сталь 45 диаметр сверла Пример2) материал сталь 12Х18Н10 диаметр длина рабочей части общая длина L х диаметр хвостовика S 10,1 мм длина рабочей части 60 мм общая длина 80 мм диаметр хвостовика 11 мм MSD101 сверла 10,12 мм длина рабочей части 60 мм общая длина 80 мм диаметр хвостовика 11 мм P х 60 80L х 11S MSD1012 M х 60 80L х 11S G 37
