Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




776 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G62

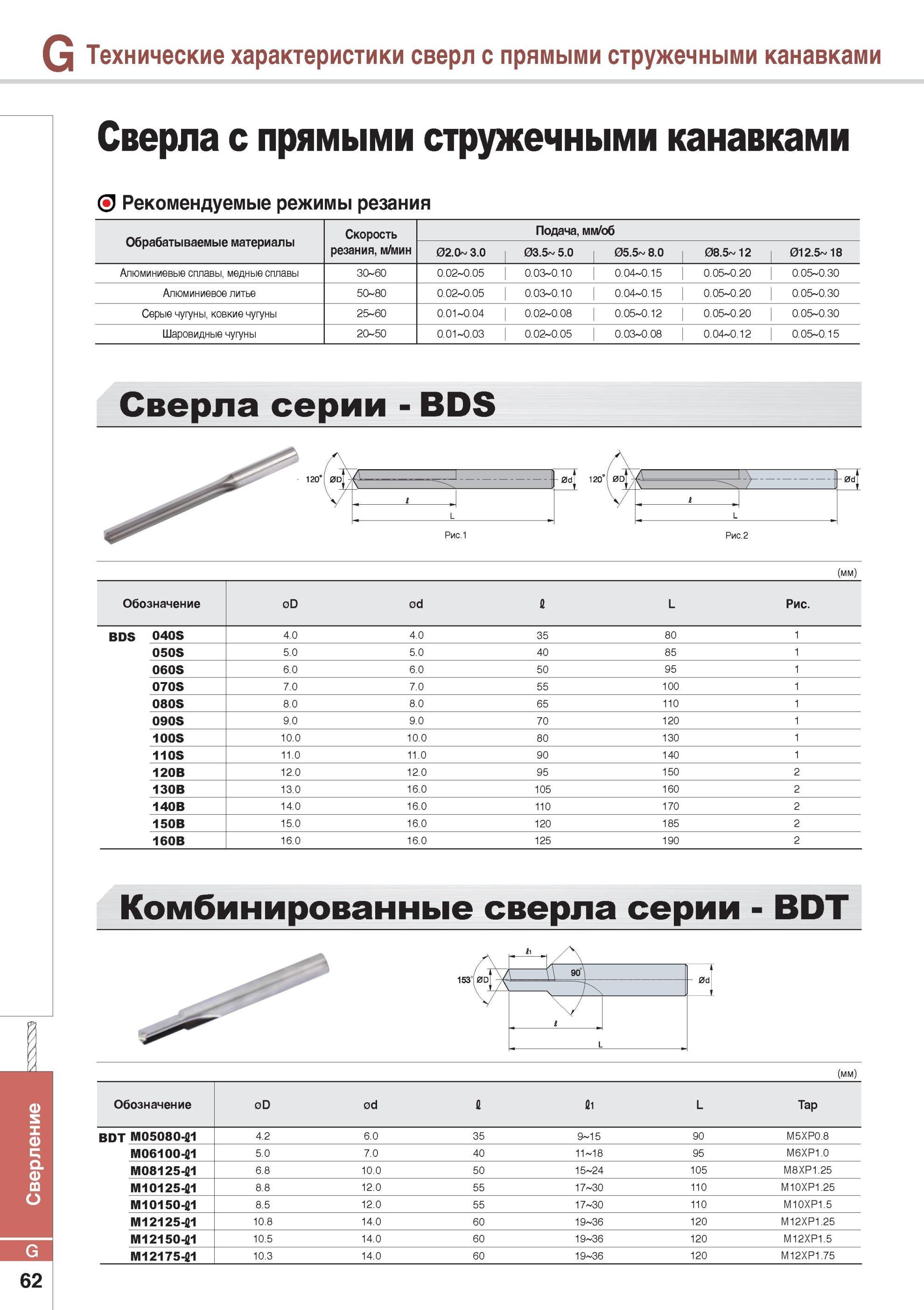

776 Сверла Korloy твердосплавные монолитные по металлу Технические характеристики сверл с прямыми стружечными канавками Сверла с прямыми стружечными канавками Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G62

Сверла Korloy твердосплавные монолитные по металлу Технические характеристики сверл с прямыми стружечными канавками Сверла с прямыми стружечными канавками

Сверла Korloy твердосплавные монолитные по металлу Технические характеристики сверл с прямыми стружечными канавками Сверла с прямыми стружечными канавками О Рекомендуемые режимы резания Обрабатываемые материалы Скорость резания, м/мин Подача, мм/об 02.0 3.0 03.5 5.0 05.5 8.0 08.5 12 012.5 18 Алюминиевые сплавы, медные сплавы 30 60 0.02 0.05 0.03 0.10 0.04 0.15 0.05 0.20 0.05 0.30 Алюминиевое литье 50 80 0.02 0.05 0.03 0.10 0.04 0.15 0.05 0.20 0.05 0.30 Серые чугуны, ковкие чугуны 25 60 0.01 0.04 0.02 0.08 0.05 0.12 0.05 0.20 0.05 0.30 Шаровидные чугуны 20 50 0.01 0.03 0.02 0.05 0.03 0.08 0.04 0.12 0.05 0.15 Сверла серии - BDS - 0dt 1 L (мм) Обозначение 0D 0d ft L Рис. BDS 040S 4.0 4.0 35 80 1 050S 5.0 5.0 40 85 1 060S 6.0 6.0 50 95 1 070S 7.0 7.0 55 100 1 080S 8.0 8.0 65 110 1 090S 9.0 9.0 70 120 1 100S 10.0 10.0 80 130 1 110S 11.0 11.0 90 140 1 120B 12.0 12.0 95 150 2 130B 13.0 16.0 105 160 2 140B 14.0 16.0 110 170 2 150B 15.0 16.0 120 185 2 160B 16.0 16.0 125 190 2 Комбинированные сверла серии - BDT (мм) Обозначение 0D od fl fil L Tap BDT M05080-fl1 4.2 6.0 35 9 15 90 M5XP0.8 M06100-G1 5.0 7.0 40 11 18 95 M6XP1.0 M08125-fi1 6.8 10.0 50 15 24 105 M8XP1.25 M10125-C1 8.8 12.0 55 17 30 110 M10XP1.25 M10150-G1 8.5 12.0 55 17 30 110 M10XP1.5 M12125-fi1 10.8 14.0 60 19 36 120 M12XP1.25 M12150-fi1 10.5 14.0 60 19 36 120 M12XP1.5 M12175-A1 10.3 14.0 60 19 36 120 M12XP1.75 Рис.1 Рис.2 G 62 Сверление
