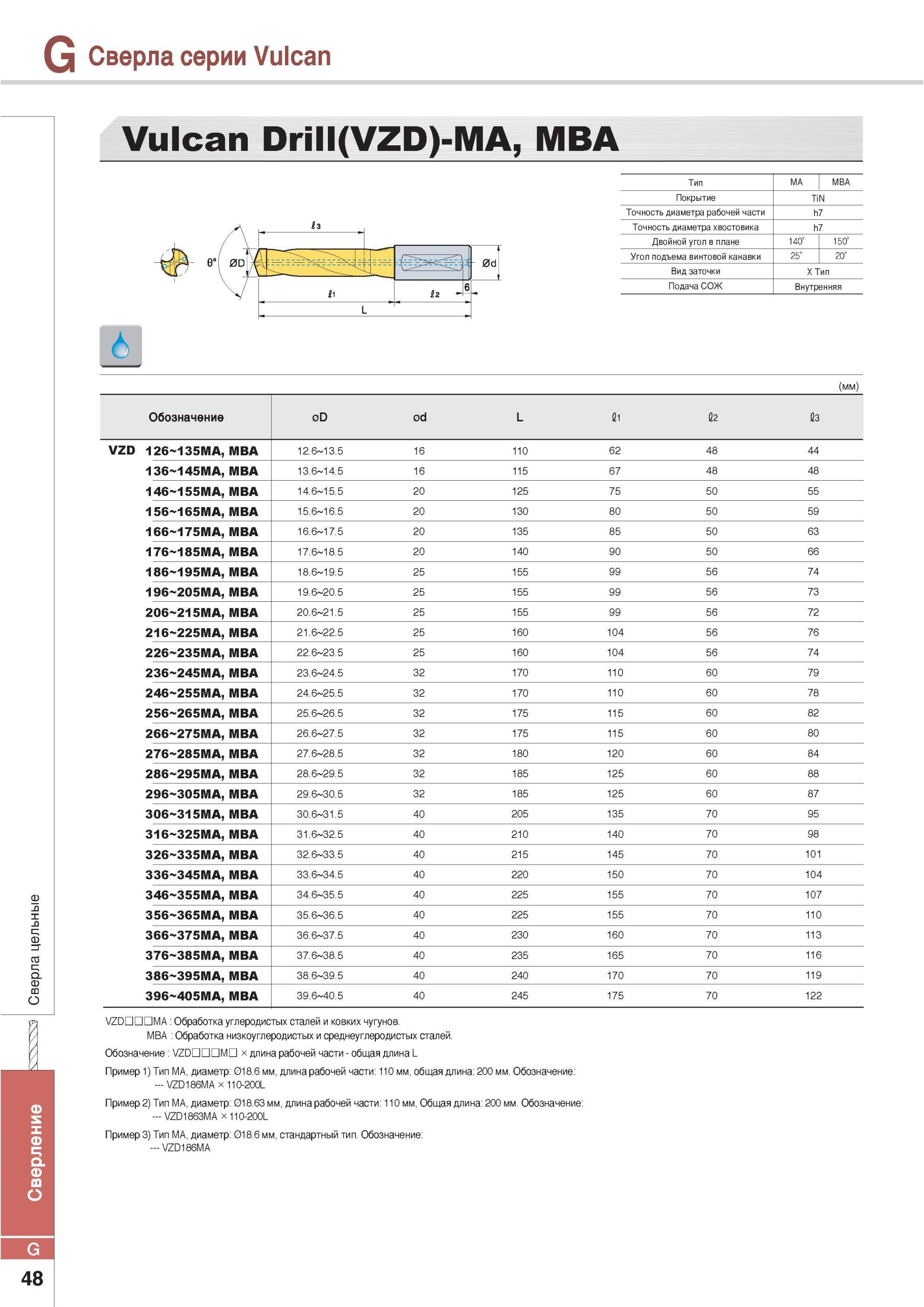

752 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G48

752 Сверла Korloy серии Vulcan Drill (VZD)-MA MBA Тип MA MBA Покрытие TiN Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в пла Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G48

Сверла Korloy серии Vulcan Drill (VZD)-MA MBA Тип MA MBA Покрытие TiN Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в пла

Сверла Korloy серии Vulcan Drill (VZD)-MA MBA Тип MA MBA Покрытие TiN Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в плане 140° 150° Угол подъема винтовой канавки 25° 20° Вид заточки X Тип Подача СОЖ Внутренняя Обозначение 0D 0d L fi2 fi3 VZD 126 135MA MBA 12.6 13.5 16 110 62 48 44 136 145MA MBA 13.6 14.5 16 115 67 48 48 146 155MA MBA 14.6 15.5 20 125 75 50 55 156 165MA MBA 15.6 16.5 20 130 80 50 59 166 175MA MBA 16.6 17.5 20 135 85 50 63 176 185MA MBA 17.6 18.5 20 140 90 50 66 186 195MA MBA 18.6 19.5 25 155 99 56 74 196 205MA MBA 19.6 20.5 25 155 99 56 73 206 215MA MBA 20.6 21.5 25 155 99 56 72 216 225MA MBA 21.6 22.5 25 160 104 56 76 226 235MA MBA 22.6 23.5 25 160 104 56 74 236 245MA MBA 23.6 24.5 32 170 110 60 79 246 255MA MBA 24.6 25.5 32 170 110 60 78 256 265MA MBA 25.6 26.5 32 175 115 60 82 266 275MA MBA 26.6 27.5 32 175 115 60 80 276 285MA MBA 27.6 28.5 32 180 120 60 84 286 295MA MBA 28.6 29.5 32 185 125 60 88 296 305MA MBA 29.6 30.5 32 185 125 60 87 306 315MA MBA 30.6 31.5 40 205 135 70 95 316 325MA MBA 31.6 32.5 40 210 140 70 98 326 335MA MBA 32.6 33.5 40 215 145 70 101 336 345MA MBA 33.6 34.5 40 220 150 70 104 346 355MA MBA 34.6 35.5 40 225 155 70 107 356 365MA MBA 35.6 36.5 40 225 155 70 110 366 375MA MBA 36.6 37.5 40 230 160 70 113 376 385MA MBA 37.6 38.5 40 235 165 70 116 386 395MA MBA 38.6 39.5 40 240 170 70 119 396 405MA MBA 39.6 40.5 40 245 175 70 122 VZDDDDMA Обработка углеродистых сталей и ковких чугунов. MBA Обработка низкоуглеродистых и среднеуглеродистых сталей. Обозначение VZDDDDMD х длина рабочей части общая длина L Пример 1) Тип MA диаметр 018.6 мм длина рабочей части 110 мм общая длина 200 мм. Обозначение VZD186MA х 110-200L Пример 2) Тип MA диаметр 018.63 мм длина рабочей части 110 мм Общая длина 200 мм. Обозначение VZD1863MA х 110-200L Пример 3) Тип MA диаметр 018.6 мм стандартный тип. Обозначение VZD186MA G 48 Сверление Сверла цельные
