Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Сверла Korloy с режущими сменными твердосплавными головками Результаты испытаний

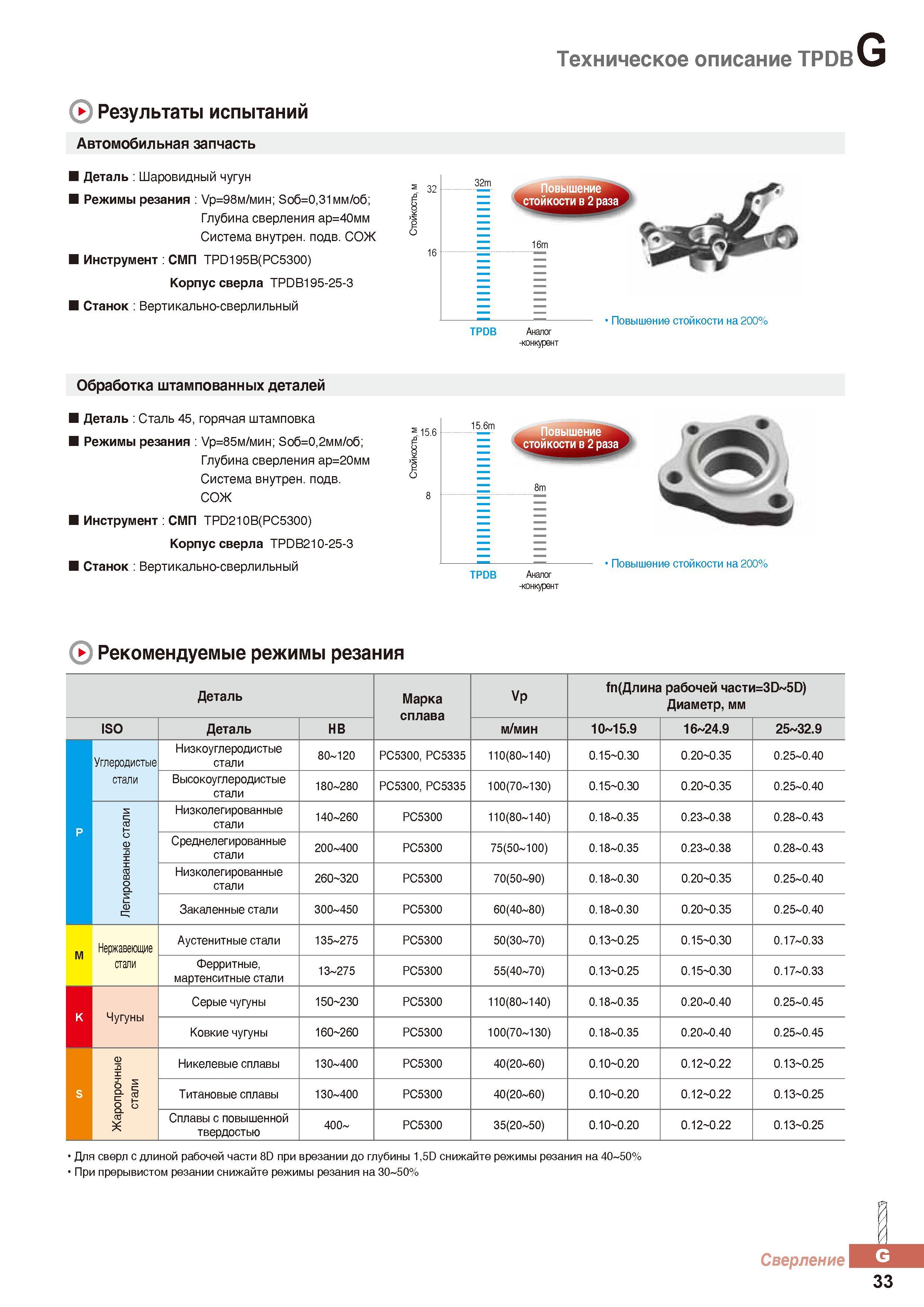

834 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G33

834 Сверла Korloy с режущими сменными твердосплавными головками Результаты испытаний Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. G33

Сверла Korloy с режущими сменными твердосплавными головками Результаты испытаний

Сверла Korloy с режущими сменными твердосплавными головками Результаты испытаний _ Автомобильная запчасть Деталь Шаровидный чугун Режимы резания Ур=98м/мин; So6=0,31mm/o6; Глубина сверления ар=40мм Система внутреннего подвода СОЖ Инструмент СМП TPD195B(PC5300) Корпус сверла TPDB195-25-3 Станок Вертикально-сверлильный 32 16 Повышение стойкости на 200% TPDB Аналог -конкурент Обработка штампованных деталей Деталь Сталь 45, горячая штамповка Режимы резания Ур=85м/мин; So6=0,2mm/o6; Глубина сверления ар=20мм Система внутреннего подвода СОЖ Инструмент СМП TPD210B(PC5300) Корпуссверла TPDB210-25-3 Станок Вертикально-сверлильный 115.6 15.6т TPDB Аналог -конкурент Повышение стойкости на200% 0 Рекомендуемые режимы резания Деталь Марка сплава Vp (Длина рабочей 4acTH=3D 5D) Диаметр, мм ISO Деталь HB м/мин 10 15.9 16 24.9 25 32.9 Углеродистые Низкоуглеродистые стали 80-120 РС5300, РС5335 110(80-140) 0.15 0.30 0.20 0.35 0.25-0.40 стали Высокоуглеродистые стали 180-280 РС5300, РС5335 100(70-130) 0.15 0.30 0.20 0.35 0.25-0.40 Легированные стали Низколегированные стали 140-260 РС5300 110(80-140) 0.18-0.35 0.23-0.38 0.28-0.43 p P Среднелегированные стали 200-400 РС5300 75(50-100) 0.18-0.35 0.23-0.38 0.28-0.43 Низколегированные стали 260 320 РС5300 70(50-90) 0.18-0.30 0.20 0.35 0.25-0.40 Закаленные стали 300-450 РС5300 60(40-80) 0.18-0.30 0.20 0.35 0.25-0.40 M Нержавеющие Аустенитные стали 135-275 РС5300 50(30-70) 0.13 0.25 0.15 0.30 0.17-0.33 стали Ферритные, мартенситные стали 13-275 РС5300 55(40-70) 0.13 0.25 0.15 0.30 0.17-0.33 K Чугуны Серые чугуны 150 230 РС5300 110(80-140) 0.18-0.35 0.20-0.40 0.25-0.45 Ковкие чугуны 160 260 РС5300 100(70-130) 0.18-0.35 0.20-0.40 0.25-0.45 Жаропрочные стали Никелевые сплавы 130-400 РС5300 40(20-60) 0.10 0.20 0.12 0.22 0.13 0.25 S Титановые сплавы 130-400 РС5300 40(20-60) 0.10 0.20 0.12 0.22 0.13 0.25 Сплавы с повышенной твердостью 400- РС5300 35(20-50) 0.10 0.20 0.12 0.22 0.13 0.25 Для сверл с длиной рабочей части 8D при врезании до глубины 1,5D снижайте режимы резания на 40 50% При прерывистом резании снижайте режимы резания на 30 50% _L Сверлени 33 Техническое описание TPDB
