Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм)

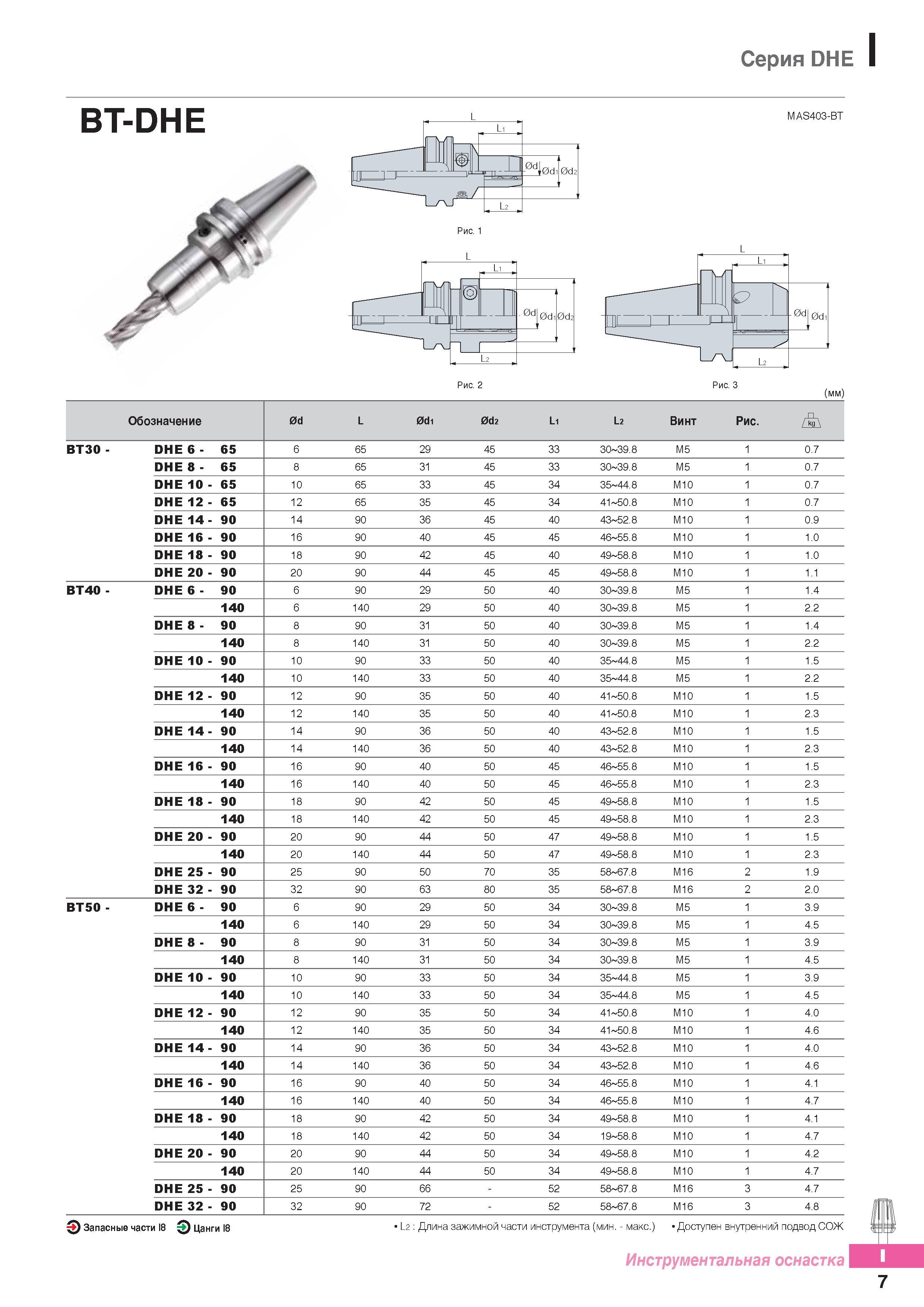

924 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I7

924 Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм) Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I7

Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм)

Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм) _ Обозначение 0d L 0di 0d2 Li L2 Винт Рис. А ВТ30 - DHE 6 - 65 6 65 29 45 33 30-39.8 M5 1 0.7 DHE 8 - 65 8 65 31 45 33 30-39.8 М5 1 0.7 DHE 10 65 10 65 33 45 34 35-44.8 М10 1 0.7 DHE 12 65 12 65 35 45 34 41-50.8 М10 1 0.7 DHE 14 90 14 90 36 45 40 43-52.8 М10 1 0.9 DHE 16 90 16 90 40 45 45 46-55.8 М10 1 1.0 DHE 18 90 18 90 42 45 40 49-58.8 М10 1 1.0 DHE 20 90 20 90 44 45 45 49-58.8 М10 1 1.1 ВТ40 - DHE 6 - 90 6 90 29 50 40 30-39.8 М5 1 1.4 140 6 140 29 50 40 30-39.8 М5 1 2.2 DHE 8 - 90 8 90 31 50 40 30-39.8 М5 1 1.4 140 8 140 31 50 40 30-39.8 М5 1 2.2 DHE 10 90 10 90 33 50 40 35-44.8 М5 1 1.5 140 10 140 33 50 40 35-44.8 М5 1 2.2 DHE 12 90 12 90 35 50 40 41-50.8 М10 1 1.5 140 12 140 35 50 40 41-50.8 М10 1 2.3 DHE 14 90 14 90 36 50 40 43-52.8 М10 1 1.5 140 14 140 36 50 40 43-52.8 М10 1 2.3 DHE 16 90 16 90 40 50 45 46-55.8 М10 1 1.5 140 16 140 40 50 45 46-55.8 М10 1 2.3 DHE 18 90 18 90 42 50 45 49-58.8 М10 1 1.5 140 18 140 42 50 45 49-58.8 М10 1 2.3 DHE 20 90 20 90 44 50 47 49-58.8 М10 1 1.5 140 20 140 44 50 47 49-58.8 М10 1 2.3 DHE 25 90 25 90 50 70 35 58-67.8 М16 2 1.9 DHE 32 90 32 90 63 80 35 58-67.8 М16 2 2.0 ВТ50 - DHE 6 - 90 6 90 29 50 34 30-39.8 М5 1 3.9 140 6 140 29 50 34 30-39.8 М5 1 4.5 DHE 8 - 90 8 90 31 50 34 30-39.8 М5 1 3.9 140 8 140 31 50 34 30-39.8 М5 1 4.5 DHE 10 90 10 90 33 50 34 35-44.8 М5 1 3.9 140 10 140 33 50 34 35-44.8 М5 1 4.5 DHE 12 90 12 90 35 50 34 41-50.8 М10 1 4.0 140 12 140 35 50 34 41-50.8 М10 1 4.6 DHE 14 90 14 90 36 50 34 43-52.8 М10 1 4.0 140 14 140 36 50 34 43-52.8 М10 1 4.6 DHE 16 90 16 90 40 50 34 46-55.8 М10 1 4.1 140 16 140 40 50 34 46-55.8 М10 1 4.7 DHE 18 90 18 90 42 50 34 49-58.8 М10 1 4.1 140 18 140 42 50 34 19-58.8 М10 1 4.7 DHE 20 90 20 90 44 50 34 49-58.8 М10 1 4.2 140 20 140 44 50 34 49-58.8 М10 1 4.7 DHE 25 90 25 90 66 - 52 58-67.8 М16 3 4.7 DHE 32 90 32 90 72 - 52 58-67.8 М16 3 4.8 Запасные части 18 Цанги 18 1_2: Длина зажимной части инструмента (мин. - макс.) Доступен внутренний подвод СОЖ Инструментальная оснастка Станочный вспомогательный инструмент Korloy Серия DHE
