Станочные сферические фрезы Walter F 2239 Форма A для профильного фрезерования Особенности Фиксатор против проворачивания пластин СМП с 2 режущими кромками

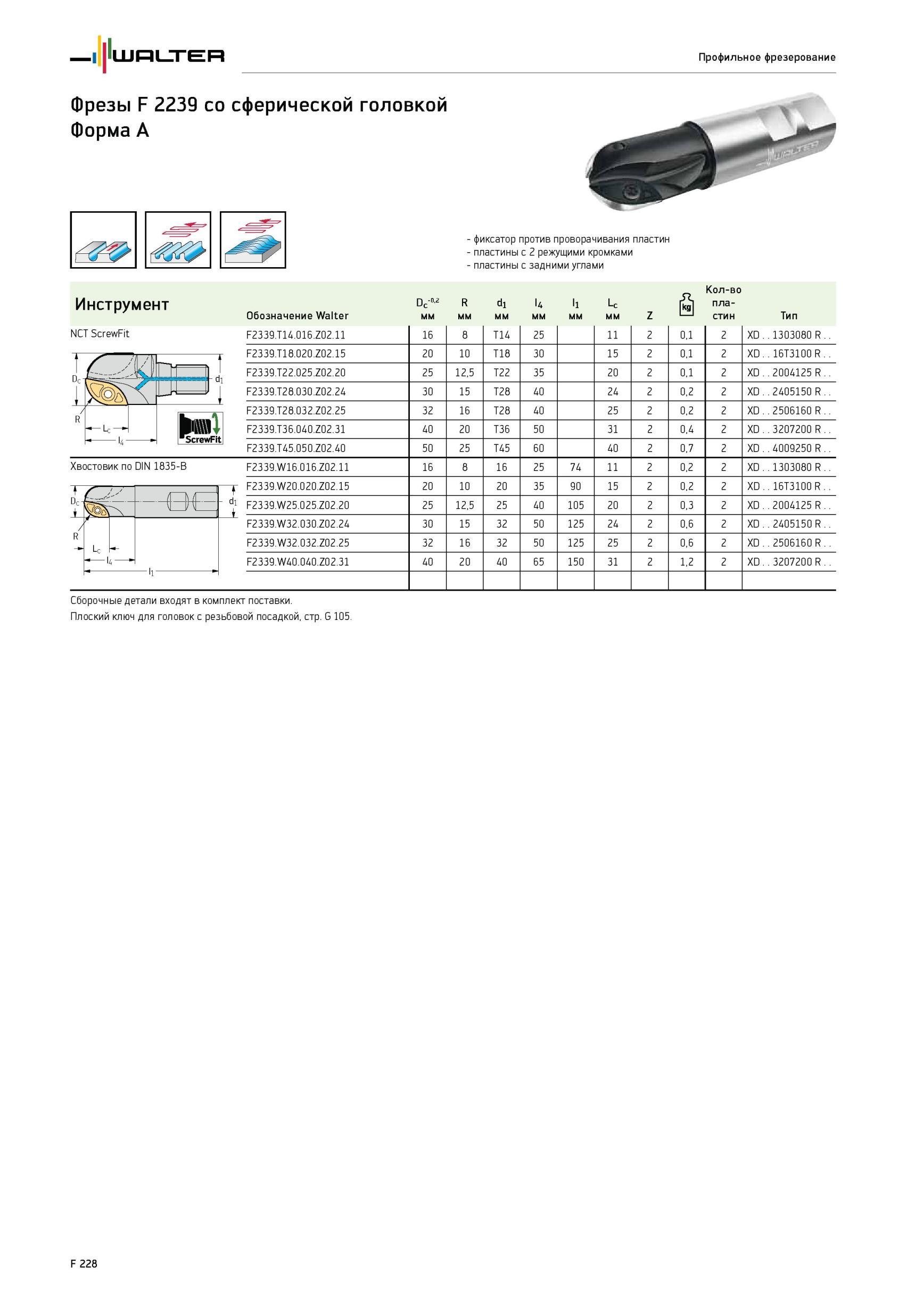

1878 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F228

1878 Станочные сферические фрезы Walter F 2239 Форма A для профильного фрезерования Особенности Фиксатор против проворачивания пластин СМП с 2 режущими кромками Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F228

Станочные сферические фрезы Walter F 2239 Форма A для профильного фрезерования Особенности Фиксатор против проворачивания пластин СМП с 2 режущими кромками

Станочные сферические фрезы Walter F 2239 Форма A для профильного фрезерования Особенности Фиксатор против проворачивания пластин СМП с 2 режущими кромками _ пластины с задними углами Количество Инструмент NCT ScrewFit Обозначение Dc"02 мм R мм d1 мм l4 мм l1 мм Lc мм Z пластин Тип F2339.T14.016.Z02.11 16 8 T14 25 11 2 0,1 2 XD 1303080 R.. F2339.T18.020.Z02.15 20 10 T18 30 15 2 0,1 2 XD 16T3100 R.. F2339.T22.025.Z02.20 25 12,5 T22 35 20 2 0,1 2 XD 2004125 R. F2339.T28.030.Z02.24 30 15 T28 40 24 2 0,2 2 XD 2405150 R.. F2339.T28.032.Z02.25 32 16 T28 40 25 2 0,2 2 XD 2506160 R. F2339.T36.040.Z02.31 40 20 T36 50 31 2 0,4 2 XD 3207200 R. F2339.T45.050.Z02.40 50 25 T45 60 40 2 0,7 2 XD 4009250 R F2339.W16.016.Z02.11 16 8 16 25 74 11 2 0,2 2 XD 1303080 R F2339.W20.020.Z02.15 20 10 20 35 90 15 2 0,2 2 XD 16T3100 R.. F2339.W25.025.Z02.20 25 12,5 25 40 105 20 2 0,3 2 XD 2004125 R. F2339.W32.030.Z02.24 30 15 32 50 125 24 2 0,6 2 XD 2405150 R. F2339.W32.032.Z02.25 32 16 32 50 125 25 2 0,6 2 XD 2506160 R F2339.W40.040.Z02.31 40 20 40 65 150 31 2 1,2 2 XD 3207200 R Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. F 228 Хвостовик по DIN 1835-B со сферической головкой
