Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Каталог HOFFMANN GROUP 2015 Редакция 46 на русском (Всего 1643 стр.)


Станочные прихваты от Hoffmann Group для столов с Т-образными пазами Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительн

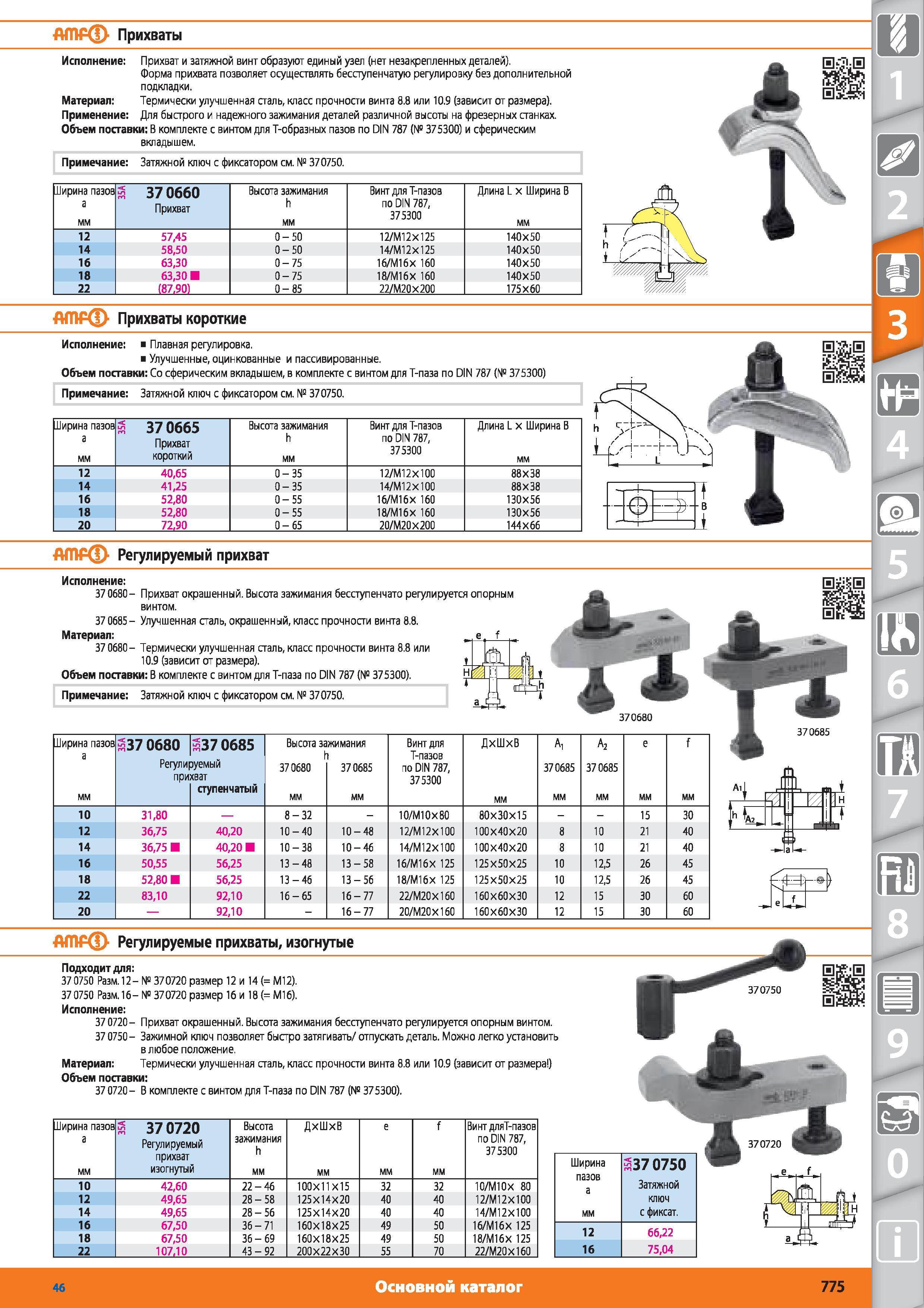

775 Каталог HOFFMANN GROUP 2015 № 46 на русском Инструмент Оборудование Инвентарь Стр.775

775 Станочные прихваты от Hoffmann Group для столов с Т-образными пазами Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительн Каталог HOFFMANN GROUP 2015 № 46 на русском Инструмент Оборудование Инвентарь Комплексные технологические решения и поставки Стр. 775

Станочные прихваты от Hoffmann Group для столов с Т-образными пазами Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительн

Станочные прихваты от Hoffmann Group для столов с Т-образными пазами Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительной подкладки. Материал Термически улучшенная ааль класс прочности винта 8.8 или 10.9 (зависит от размера). Применение Для быстрого и надежного зажимания деталей различной высоты на фрезерных станках. Объем поставки В комплекте с винтом для Т-образных пазов по DIN 787 ( 375300) и сферическим вкладышем. Примечание Затяжной ключ с фиксатором см. 370750. иирина пазов а мм 370660 Прихват Высота зажимания h мм Винт для Т-пазов по DIN 787 375300 Длина L х Ширина В мм 12 5745 0-50 12 М12Х125 140x50 14 5850 0-50 14 М12Х125 140x50 16 6330 0-75 16 М16Х 160 140x50 18 6330 0-75 18 М16Х 160 140X50 22 (8790) 0-85 22 М20Х200 175x60 Прихваты короткие Плавная регулировка. Улучшенные оцинкованные и пассивированные. Объем поставки Со сферическим вкладышем в комплекте с винтом для Т-паза по DIN 787 (ДО 375300) Примечание Затяжной ключ с фиксатором см. 370750. иирина пазов а мм 370665 Прихват короткий Высота зажимания h мм Винт для Т-пазов по DIN 787 375300 Длина L х Ширина В мм 12 4065 0-35 12 М12Х100 88X38 14 4125 0-35 14 М12Х100 88x38 16 5280 0-55 16 М16Х 160 130x56 18 5280 0-55 18 М16Х 160 130x56 20 7290 0-65 20 М20Х200 144X66 Регулируемый прихват 37 0680- Прихват окрашенный. Высота зажимания бесступенчато регулируется опорным винтом. 37 0685 Улучшенная сталь окрашенный класс прочности винта 8.8. Материал 37 0680- Термически улучшенная сталь класс прочности винта 8.8 или 10.9 (зависит от размера). Объем поставки В комплекте с винтом для Т-паза по DIN 787 (N2 375300). Примечание Затяжной ключ с фиксатором см. 370750. Дирина пазов а 37 0680 р37 0685 Регулируемый прихват ступенчатый Высота зажимания h 370680 370685 Винт для Т-пазов по DIN 787 375300 10 М10Х80 12 М12Х100 14 М 12 X100 16 М16Х 125 18 М16Х 125 22 М20Х160 20 М20Х160 ДхШхВ 80x30x15 100X40X20 100X40X20 125 X 50 X 25 125 x 50x 25 160X60X30 160X60X30 Ai 370685 мм 2 370685 мм 31.80 36.75 36.75 5055 52.80 8310 40.20 40.20 56.25 56.25 92.10 92.10 8-32 10-40 10-38 13-48 13-46 16-65 10-48 10-46 13-58 13-56 16-77 16-77 3 ) f 370680 370685 Основной каталог иирина пазов 370720 3 Регулируемый прихват мм изогнутый 4260 49.65 49.65 67.50 67.50 107.10 Высота зажимания h мм 22-46 28-58 28-56 36-71 36-69 43-92 ДхШхВ мм 100x11x15 125X14X20 125X14X20 160X18X25 160X18X25 200X22X30 32 10 М10Х 80 40 12 М 12 X100 40 14 М 12 X100 50 16 М16Х 125 50 18 М 16 X 125 70 22 М20 X160 Винт дляТ-пазов по DIN 787 375300 Регулируемые прихваты изогнутые Подходит для 37 0750 Размер 12- 370720 размер 12 и 14 ( М12). 37 0750 Размер 16- 370720 размер 16 и 18 ( М16). 37 0720- Прихват окрашенный. Высота зажимания бесступенчато регулируется опорным винтом. 37 0750- Зажимной ключ позволяет быстро затягивать отпускать деталь. Можно легко установить в любое положение. Материал Термически улучшенная сталь класс прочности винта 8.8 или 10.9 (зависит от размера ) Объем поставки 37 0720- В комплекте с винтом для Т-паза по DIN 787 (N5 375300). Ширина пазов а мм Прихват и затяжной винт образуют единый узел (нет незакрепленных деталей).



См.также / See also :

Зажимные приспособления и станочная инструментальная оснастка от Hoffmann Group


HOFFMANN GROUP

Каталог HOFFMANN GROUP 2015 Производственная мебель Оборудование для хранения Системы организации рабочих мест на производстве и в офисе
Каталог
HOFFMANN GROUP
2015
Производственная
мебель
(459 страниц)
Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков
Справочник
HOFFMANN GROUP
2012
Обработка
резанием
Garant
(1091 страница)

Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers




Каталог HOFFMANN GROUP 2015 Редакция 46 на русском (Всего 1643 стр.)

772 Наборы параллельных подкладок Набор параллельных подкладок 8 пар в горизонтальном положении 160x8 мм 366752 Набор параллельн подкладок (8 пар) 38745 В Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 772772 773 Прижим регулируемый рычажный Зажимное усилие 16 и 25 кН с моментом затяжки ок 100 Нм Кованый прижимной рычаг из легированной термообработанной стали Д Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 773773 774 Компактные прижимы Специальные принадлежности см 370350 370560 Hhv-SIt Компактные прижимы с односторонним зажимом вылет А мм 34 62 54 100 о-г сп Компа Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 774774 776 Вильчатый прихват с цапфой Стандарт DIN 6315 С Материал Термически улучшенная сталь окрашенный Ширина паза х Общая длина мм в 370800 Вильчатый прихват Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 776776 777 Прихваты DIN 6314 Материал Термически улучшенная сталь окрашенный Ширина паза х Общая длина мм 371000 Прихват DIN 6314 Высота X Ширина мм Для затяжных Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 777777 778 Универсальные опорные подкладки Со ступенчатыми зубьями Используются парами Отдельные подкладки могут использоваться в сочетании с прихватом 372000 Ма Каталог HOFFMANN GROUP 2015 Редакция 46 на русском Стр. 778778

---

---
