Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

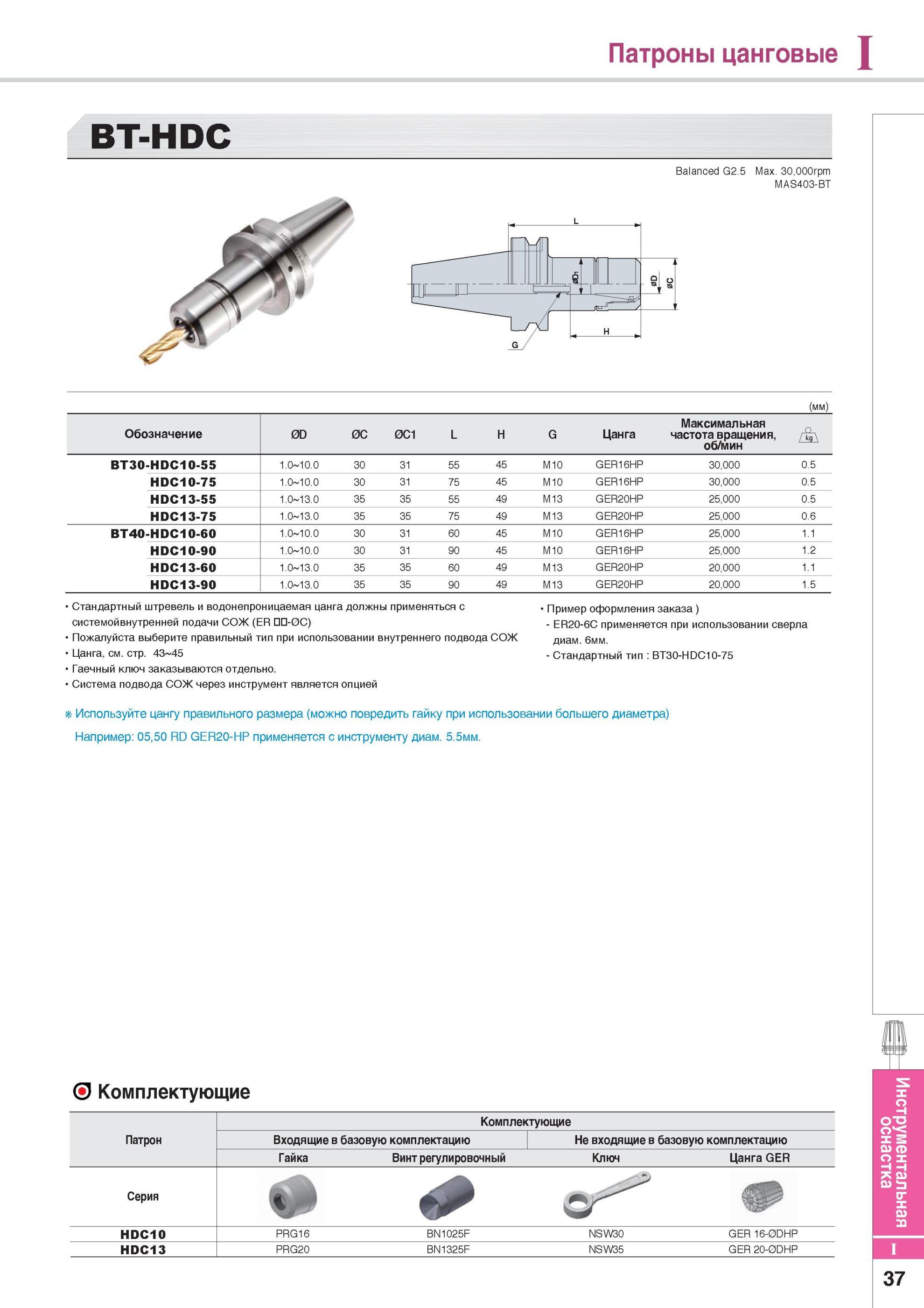

847 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I37

847 Стандартный штревель и водонепроницаемая цанга должны применяться с системой внутренней подачи СОЖ (ER ПП-0с) - ER20-6C применяется при использовании сверл Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I37

Стандартный штревель и водонепроницаемая цанга должны применяться с системой внутренней подачи СОЖ (ER ПП-0с) - ER20-6C применяется при использовании сверл

Стандартный штревель и водонепроницаемая цанга должны применяться с системой внутренней подачи СОЖ (ER ПП-0с) - ER20-6C применяется при использовании сверла Пожалуйста выберите правильный тип при использовании внутреннего подвода СОЖ диам. 6мм. Цанга, см. стр. 43 45 - Стандартный тип BT30-HDC10-75 Гаечный ключ заказываются отдельно. Система подвода СОЖ через инструмент является опцией Используйте цангу правильного размера (можно повредить гайку при использовании большего диаметра) Например 05,50 RD GER20-HP применяется с инструменту диам. 5.5мм. О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия HDC10 PRG16 BN1025F NSW30 GER 16-0DHP HDC13 PRG20 BN1325F NSW35 GER 20-0DHP Инструментальная оснастка 37 Пример оформления заказа ) Патроны цанговые Вспомогательный инструмент Korloy для металлорежущих станков BT-HDC Balanced G2.5 Max. 30,000rpm MAS403-BT (мм) Обозначение 0D 0C 0C1 L H G Цанга Максимальная частота вращения, об/мин BT30-HDC10-55 1.0 10.0 30 31 55 45 M10 GER16HP 30,000 0.5 HDC10-75 1.0 10.0 30 31 75 45 M10 GER16HP 30,000 0.5 HDC13-55 1.0 13.0 35 35 55 49 M13 GER20HP 25,000 0.5 HDC13-75 1.0 13.0 35 35 75 49 M13 GER20HP 25,000 0.6 BT40-HDC10-60 1.0 10.0 30 31 60 45 M10 GER16HP 25,000 1.1 HDC10-90 1.0 10.0 30 31 90 45 M10 GER16HP 25,000 1.2 HDC13-60 1.0 13.0 35 35 60 49 M13 GER20HP 20,000 1.1 HDC13-90 1.0 13.0 35 35 90 49 M13 GER20HP 20,000 1.5
