Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

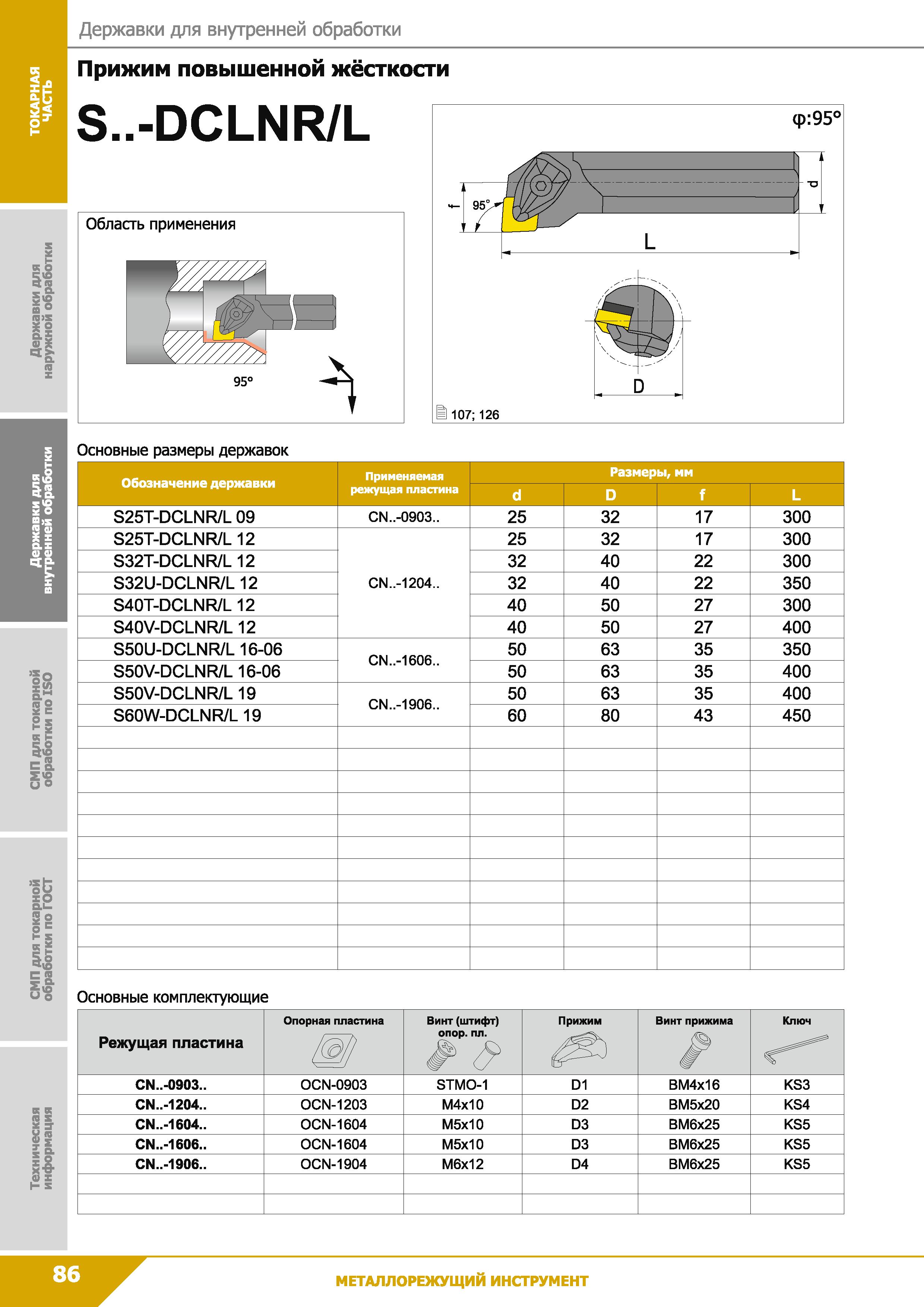

Стандартные токарные резцы КЗТС S -DCLNR/L для продольного внутреннего точения и обработки торцевых поверхностей заготовки Общий вид инструмента

86 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.86

86 Стандартные токарные резцы КЗТС S -DCLNR/L для продольного внутреннего точения и обработки торцевых поверхностей заготовки Общий вид инструмента Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 86

Стандартные токарные резцы КЗТС S -DCLNR/L для продольного внутреннего точения и обработки торцевых поверхностей заготовки Общий вид инструмента

Стандартные токарные резцы КЗТС S..-DCLNR/L для продольного внутреннего точения и обработки торцевых поверхностей заготовки Общий вид инструмента _ Державки для внутренней обработки Прижим повышенной жёсткости S..-DCLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм d D f L S25T-DCLNR/L 09 CN..-0903.. 25 32 17 300 S25T-DCLNR/L 12 CN..-1204.. 25 32 17 300 S32T-DCLNR/L 12 32 40 22 300 S32U-DCLNR/L 12 32 40 22 350 S40T-DCLNR/L 12 40 50 27 300 S40V-DCLNR/L 12 40 50 27 400 S50U-DCLNR/L 16-06 CN..-1606.. 50 63 35 350 S50V-DCLNR/L 16-06 50 63 35 400 S50V-DCLNR/L 19 CN..-1906.. 50 63 35 400 S60W-DCLNR/L 19 60 80 43 450 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. Прижим Винт прижима Ключ CN..-0903.. OCN-0903 STMO-1 D1 ВМ4х16 KS3 CN..-1204.. OCN-1203 М4х10 D2 ВМ5х20 KS4 CN..-1604.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN..-1606.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN..-1906.. OCN-19Q4 М6х12 D4 ВМ6х25 KS5 Инструмент по металлу для станков
