Стандартные токарные наружные державки Walter DDJN для ромбичеких твердосплавных пластин без задних углов Крепление пластин прижимом повышенной жесткости

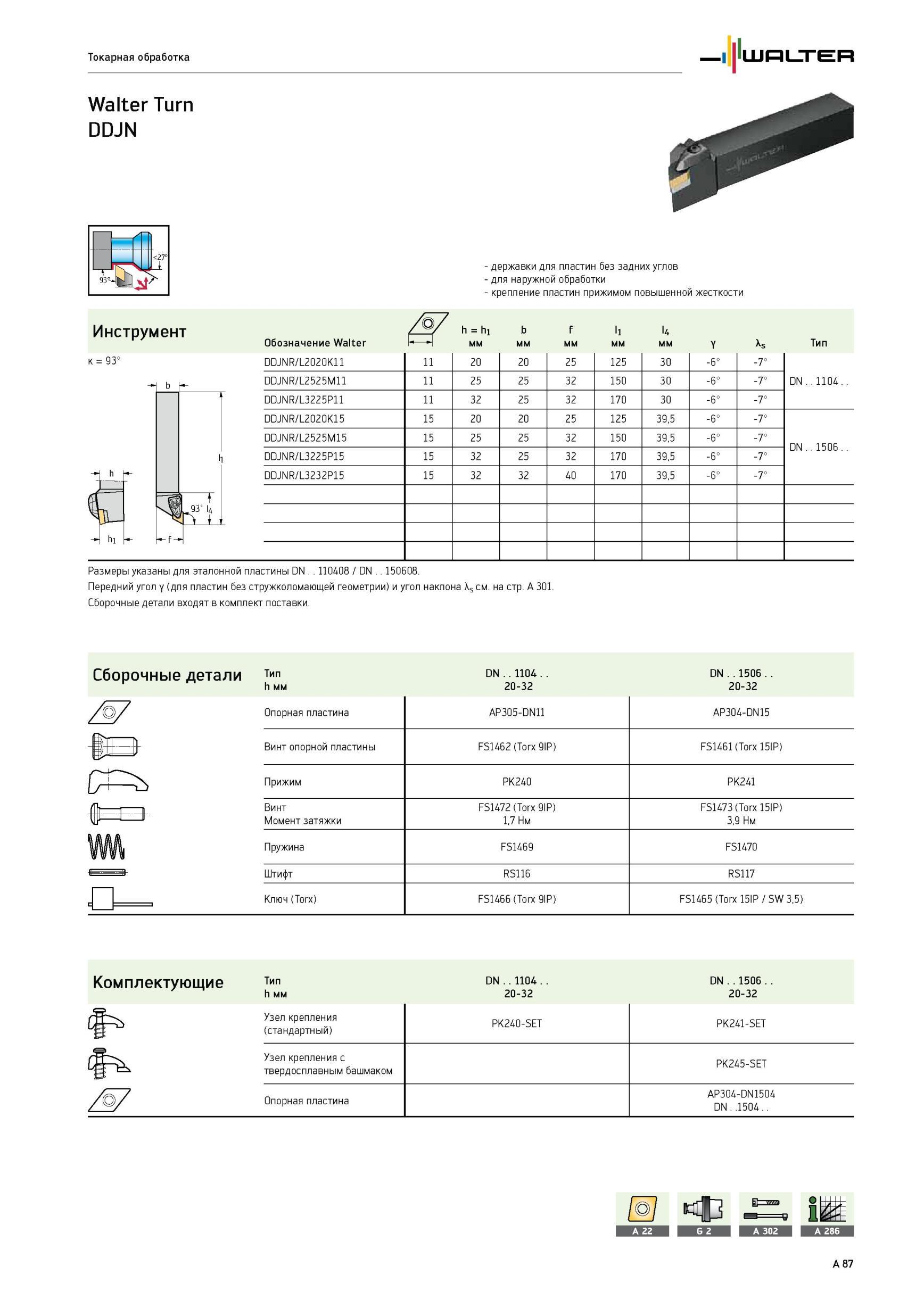

91 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A87

91 Стандартные токарные наружные державки Walter DDJN для ромбичеких твердосплавных пластин без задних углов Крепление пластин прижимом повышенной жесткости Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A87

Стандартные токарные наружные державки Walter DDJN для ромбичеких твердосплавных пластин без задних углов Крепление пластин прижимом повышенной жесткости

Стандартные токарные наружные державки Walter DDJN для ромбичеких твердосплавных пластин без задних углов Крепление пластин прижимом повышенной жесткости _ Инструмент M7 h h1 b f l1 l4 Обозначение Walter мм Y As Тип DDJNR/L2020K11 11 20 20 25 125 30 -6° -7° DN 1104. DDJNR/L2525M11 11 25 25 32 150 30 -6° -7° DDJNR/L3225P11 11 32 25 32 170 30 -6° -7° DDJNR/L2020K15 15 20 20 25 125 39,5 -6° -7° DN 1506.. DDJNR/L2525M15 15 25 25 32 150 39,5 -6° -7° DDJNR/L3225P15 15 32 25 32 170 39,5 -6° -7° DDJNR/L3232P15 15 32 32 40 170 39,5 -6° -7° Размеры указаны для эталонной пластины DN 110408 / DN 150608. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали тип dn 1104 dn 1506 h мм 20-32 20-32 Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. h мм 20-32 20-32 Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком PK245-SET Опорная пластина AP304-DN1504 DN 1504 Токарная обработка Walter Turn DDJN к 93° для наружной обработки
