HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5° Данная п

391 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.363

391 Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5° Данная п Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 363

Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5° Данная п

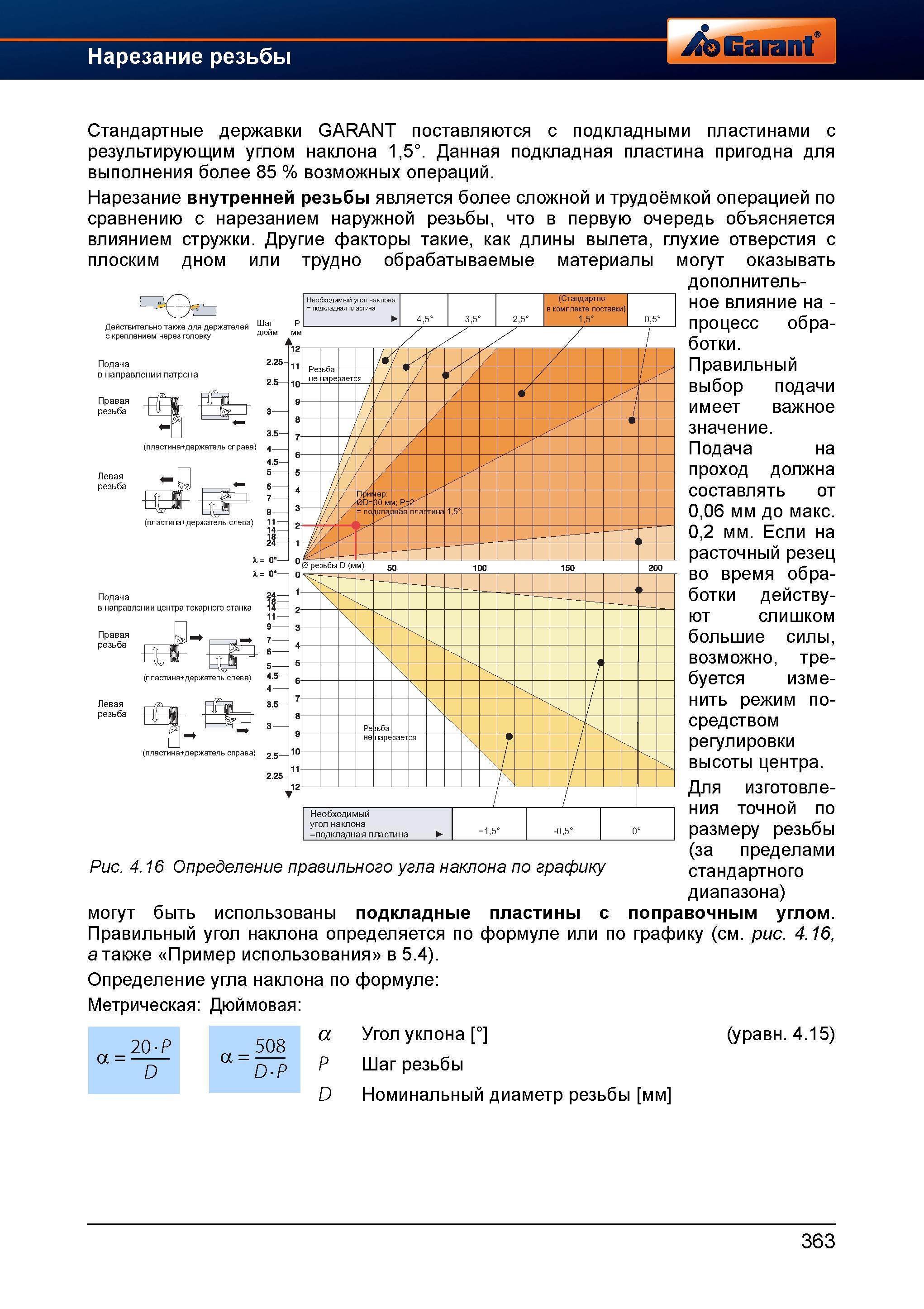

Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5°. Данная подкладная пластина пригодна для выполнения более 85 % возможных операций. Нарезание внутренней резьбы является более сложной и трудоёмкой операцией по сравнению с нарезанием наружной резьбы, что в первую очередь объясняется влиянием стружки. Другие факторы такие, как длины вылета, глухие отверстия с плоским дном или трудно обрабатываемые материалы могут оказывать дополнительное влияние на -процесс обработки. Правильный выбор подачи имеет важное значение. Подача на проход должна составлять от 0,06 мм до макс. 0,2 мм. Если на расточный резец во время обработки действуют слишком большие силы, возможно, требуется изменить режим посредством регулировки высоты центра. Для изготовления точной по размеру резьбы (за пределами стандартного диапазона) могут быть использованы подкладные пластины с поправочным углом. Правильный угол наклона определяется по формуле или по графику (см. рис. 4.16, а также Пример использования в 5.4). Определение угла наклона по формуле Метрическая Дюймовая а Угол уклона ° (уравн. 4.15) P Шаг резьбы D Номинальный диаметр резьбы мм Рис. 4.16 Определение правильного угла наклона по графику .20-P D 363
