KENNAMETAL | Каталог KENNAMETAL 2018 Инструменты вращающиеся для станков (Всего 1920 стр.)

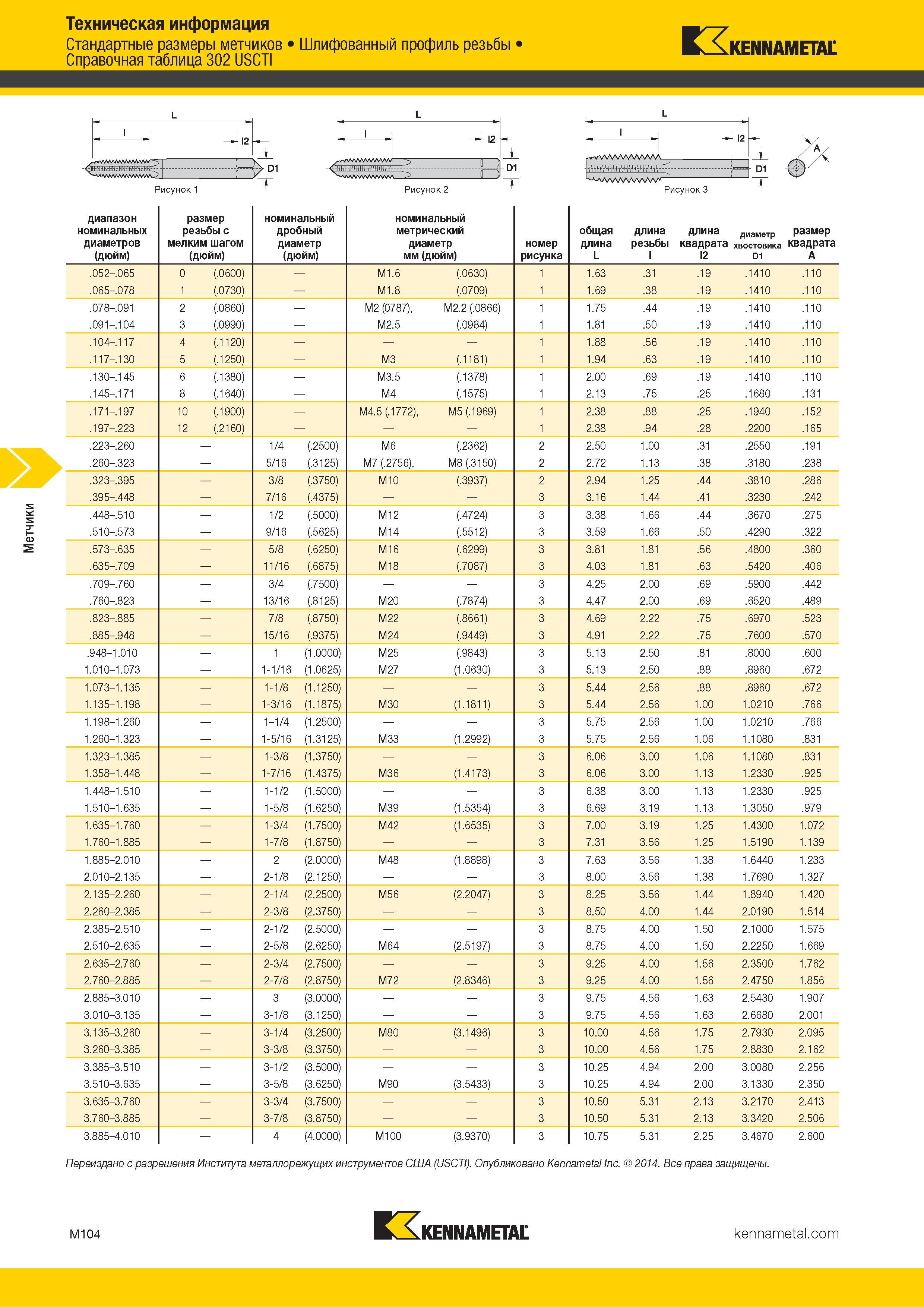

Стандартные размеры метчиков со шлифованным профилем резьбы Справочная таблица Диапазон номинальных диаметров Размер резьбы с мелким шагом (дюйм)

760 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.M104

760 Стандартные размеры метчиков со шлифованным профилем резьбы Справочная таблица Диапазон номинальных диаметров Размер резьбы с мелким шагом (дюйм) Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. M104

Стандартные размеры метчиков со шлифованным профилем резьбы Справочная таблица Диапазон номинальных диаметров Размер резьбы с мелким шагом (дюйм)

Стандартные размеры метчиков со шлифованным профилем резьбы Справочная таблица Диапазон номинальных диаметров Размер резьбы с мелким шагом (дюйм) _ номинальный дробный диаметр (дюйм) номинальный метрический диаметр мм (дюйм) номер рисунка общая длина L длина резьбы l длина квадрата l2 диаметр хвостовика D1 размер квадрата A .052-.065 0 (.0600) M1.6 (.0630) 1 1.63 .31 .19 .1410 .110 .065-.078 1 (.0730) M1.8 (.0709) 1 1.69 .38 .19 .1410 .110 .078-.091 2 (.0860) M2 (0787), M2.2 (.0866) 1 1.75 .44 .19 .1410 .110 .091-.104 3 (.0990) M2.5 (.0984) 1 1.81 .50 .19 .1410 .110 .104-.117 4 (.1120) 1 1.88 .56 .19 .1410 .110 .117-.130 5 (.1250) M3 (.1181) 1 1.94 .63 .19 .1410 .110 .130-. 145 6 (.1380) M3.5 (.1378) 1 2.00 .69 .19 .1410 .110 .145-.171 8 (.1640) M4 (.1575) 1 2.13 .75 .25 .1680 .131 .171-.197 10 (.1900) M4.5 (.1772), M5 (.1969) 1 2.38 .88 .25 .1940 .152 197-.223 12 (.2160) 1 2.38 .94 .28 .2200 .165 .223-.260 1/4 (.2500) M6 (.2362) 2 2.50 1.00 .31 .2550 .191 .260-.323 5/16 (.3125) M7 (.2756), M8 (.3150) 2 2.72 1.13 .38 .3180 .238 .323-.395 3/8 (.3750) M10 (.3937) 2 2.94 1.25 .44 .3810 .286 .395-.448 7/16 (.4375) 3 3.16 1.44 .41 .3230 .242 .448-.510 1/2 (.5000) M12 (.4724) 3 3.38 1.66 .44 .3670 .275 .510-.573 9/16 (.5625) M14 (.5512) 3 3.59 1.66 .50 .4290 .322 .573-.635 5/8 (.6250) M16 (.6299) 3 3.81 1.81 .56 .4800 .360 .635-.709 11/16 (.6875) M18 (.7087) 3 4.03 1.81 .63 .5420 .406 .709-.760 3/4 (.7500) 3 4.25 2.00 .69 .5900 .442 .760-.823 13/16 (.8125) M20 (.7874) 3 4.47 2.00 .69 .6520 .489 .823-.885 7/8 (.8750) M22 (.8661) 3 4.69 2.22 .75 .6970 .523 .885-.948 15/16 (.9375) M24 (.9449) 3 4.91 2.22 .75 .7600 .570 .948-1.010 1 (1.0000) M25 (.9843) 3 5.13 2.50 .81 .8000 .600 1.010-1.073 1-1/16 (1.0625) M27 (1.0630) 3 5.13 2.50 .88 .8960 .672 1.073-1.135 1-1/8 (1.1250) 3 5.44 2.56 .88 .8960 .672 1.135-1.198 1-3/16 (1.1875) M30 (1.1811) 3 5.44 2.56 1.00 1.0210 .766 1.198-1.260 1-1/4 (1.2500) 3 5.75 2.56 1.00 1.0210 .766 1.260-1.323 1-5/16 (1.3125) M33 (1.2992) 3 5.75 2.56 1.06 1.1080 .831 1.323-1.385 1-3/8 (1.3750) 3 6.06 3.00 1.06 1.1080 .831 1.358-1.448 1-7/16 (1.4375) M36 (1.4173) 3 6.06 3.00 1.13 1.2330 .925 1.448-1.510 1-1/2 (1.5000) 3 6.38 3.00 1.13 1.2330 .925 1.510-1.635 1-5/8 (1.6250) M39 (1.5354) 3 6.69 3.19 1.13 1.3050 .979 1.635-1.760 1-3/4 (1.7500) M42 (1.6535) 3 7.00 3.19 1.25 1.4300 1.072 1.760-1.885 1-7/8 (1.8750) 3 7.31 3.56 1.25 1.5190 1.139 1.885-2.010 2 (2.0000) M48 (1.8898) 3 7.63 3.56 1.38 1.6440 1.233 2.010-2.135 2-1/8 (2.1250) 3 8.00 3.56 1.38 1.7690 1.327 2.135-2.260 2-1/4 (2.2500) M56 (2.2047) 3 8.25 3.56 1.44 1.8940 1.420 2.260-2.385 2-3/8 (2.3750) 3 8.50 4.00 1.44 2.0190 1.514 2.385-2.510 2-1/2 (2.5000) 3 8.75 4.00 1.50 2.1000 1.575 2.510-2.635 2-5/8 (2.6250) M64 (2.5197) 3 8.75 4.00 1.50 2.2250 1.669 2.635-2.760 2-3/4 (2.7500) 3 9.25 4.00 1.56 2.3500 1.762 2.760-2.885 2-7/8 (2.8750) M72 (2.8346) 3 9.25 4.00 1.56 2.4750 1.856 2.885-3.010 3 (3.0000) 3 9.75 4.56 1.63 2.5430 1.907 3.010-3.135 3-1/8 (3.1250) 3 9.75 4.56 1.63 2.6680 2.001 3.135-3.260 3-1/4 (3.2500) M80 (3.1496) 3 10.00 4.56 1.75 2.7930 2.095 3.260-3.385 3-3/8 (3.3750) 3 10.00 4.56 1.75 2.8830 2.162 3.385-3.510 3-1/2 (3.5000) 3 10.25 4.94 2.00 3.0080 2.256 3.510-3.635 3-5/8 (3.6250) M90 (3.5433) 3 10.25 4.94 2.00 3.1330 2.350 3.635-3.760 3-3/4 (3.7500) 3 10.50 5.31 2.13 3.2170 2.413 3.760-3.885 3-7/8 (3.8750) 3 10.50 5.31 2.13 3.3420 2.506 3.885-4.010 4 (4.0000) M100 (3.9370) 3 10.75 5.31 2.25 3.4670 2.600 Переиздано с разрешения Института металлорежущих инструментов США (USCTI). Опубликовано Kennametal Inc. 2014. Все права защищены. M104 KENNAMETAL Метчики Техническая информация
