Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Стандартные расточные токарные державки Mitsubishi SSKCR/L S SVUCR/L для растачивания Режущий инструмент со сменными режущими пластинами

348 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.E034

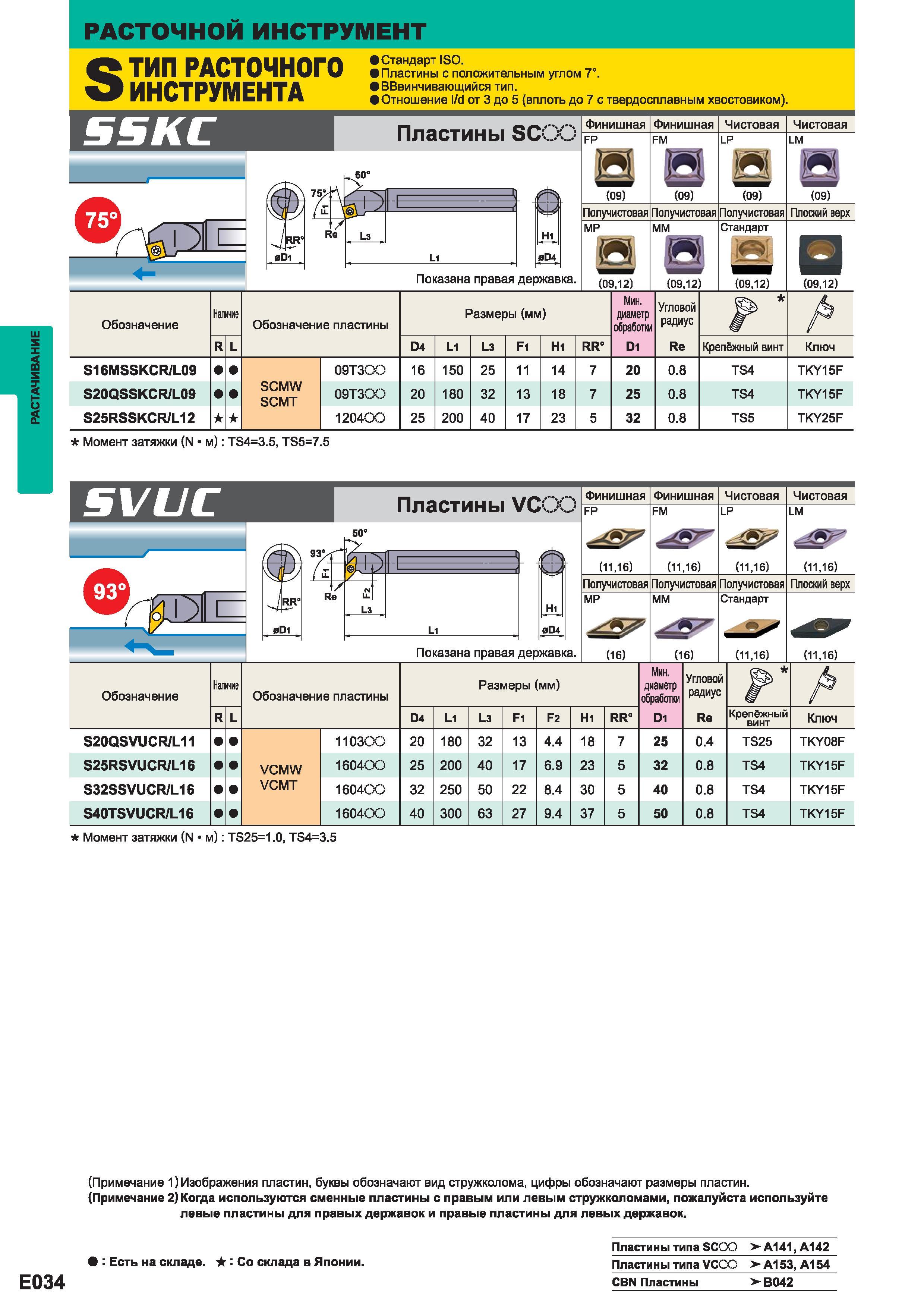

348 Стандартные расточные токарные державки Mitsubishi SSKCR/L S SVUCR/L для растачивания Режущий инструмент со сменными режущими пластинами Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. E034

Стандартные расточные токарные державки Mitsubishi SSKCR/L S SVUCR/L для растачивания Режущий инструмент со сменными режущими пластинами

Стандартные расточные токарные державки Mitsubishi SSKCR/L S SVUCR/L для растачивания Режущий инструмент со сменными режущими пластинами _ многогранными с положительным углом 7 градусов ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7. Ввинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). SSKC Пластины SCC Показана правая державка Финишная FP (09) Получистовая МР (0912) Финишная FM (09) Получистовая мм (0912) Чистовая LP (09) Получистовая Стандарт (0912) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re R/L D4 L1 L3 F1 Н1 RR Крепёжный винт Ключ S16MSSKCR/L09 SCMW SCMT 16 150 25 11 14 7 20 0.8 TS4 TKY15F S20QSSKCR/L09 ОЭТЗСО 20 180 32 13 18 7 25 0.8 TS4 TKY15F S25RSSKCR/L12 120400 25 200 40 17 23 5 32 0.8 TS5 TKY25F Чистовая LM (09) Плоский верх (0912) Момент затяжки (N/м) TS43.5 TS57.5 svuc Пластины VC Показана правая державка Финишная Финишная Чистовая Чистовая FP FM LP LM (1116) (1116) (1116) (1116) Получистовая Получистовая Получистовая Плоский верх МР мм Стандарт (16) (16) (1116) (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re R/L D4 L1 L3 F1 F2 Hi RR Крепёжный винт Ключ S20QSVUCR/L11 110300 20 180 32 13 4.4 18 7 25 0.4 TS25 TKY08F S25RSVUCR/L16 VCMW 160400 25 200 40 17 6.9 23 5 32 0.8 TS4 TKY15F S32SSVUCR/L16 VCMT 160400 32 250 50 22 8.4 30 5 40 0.8 TS4 TKY15F S40TSVUCR/L16 160400 40 300 63 27 9.4 37 5 50 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Пластины типа SCCX3 А141А142 Есть на складе. Со склада в Японии. Пластины типа УССЗО А153 А154 CBN Пластины - В042 РАСТАЧИВАНИЕ Е034 РАСТОЧНОЙ инструмент
